实训2--电工常用仪表的外形的使用

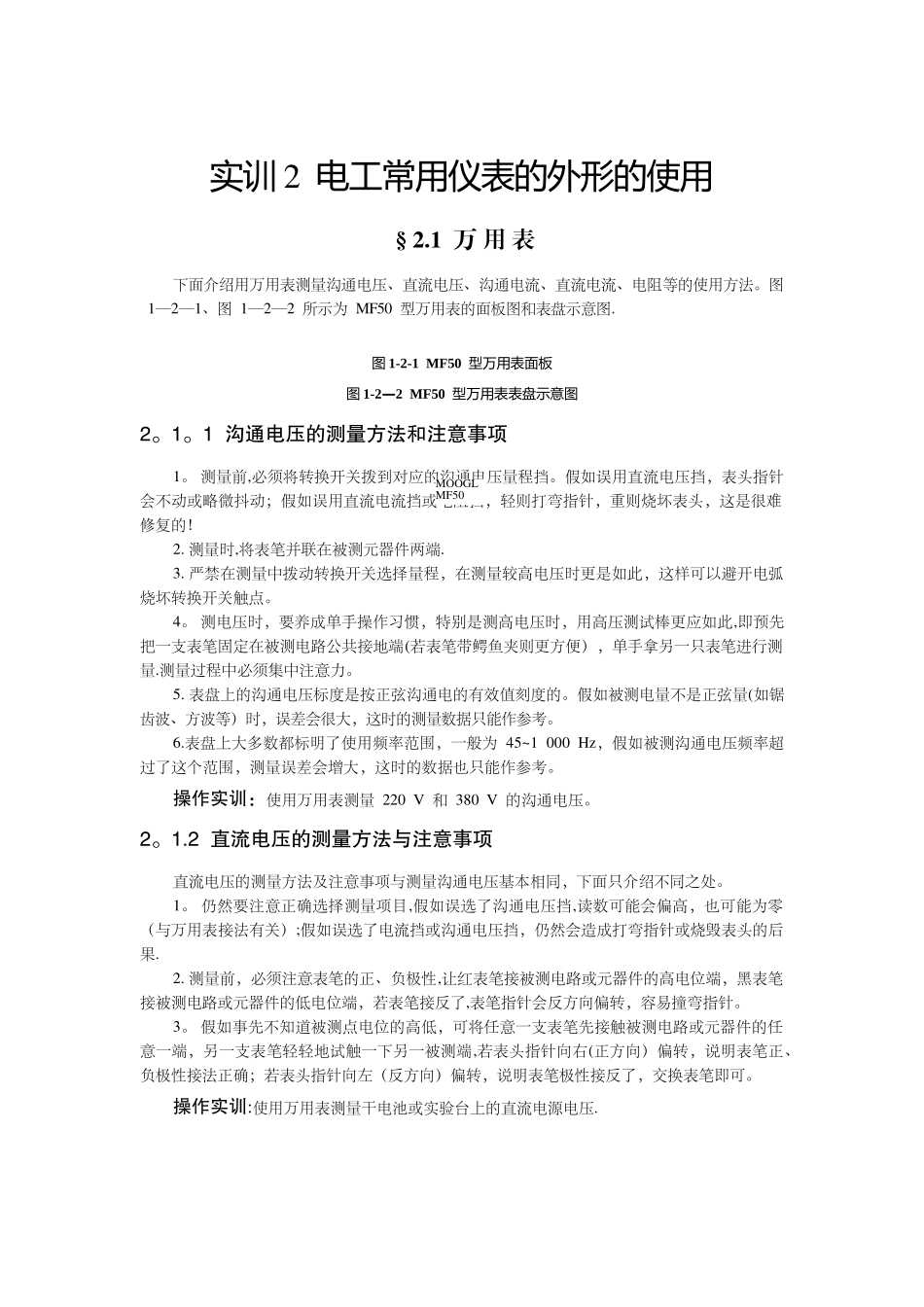

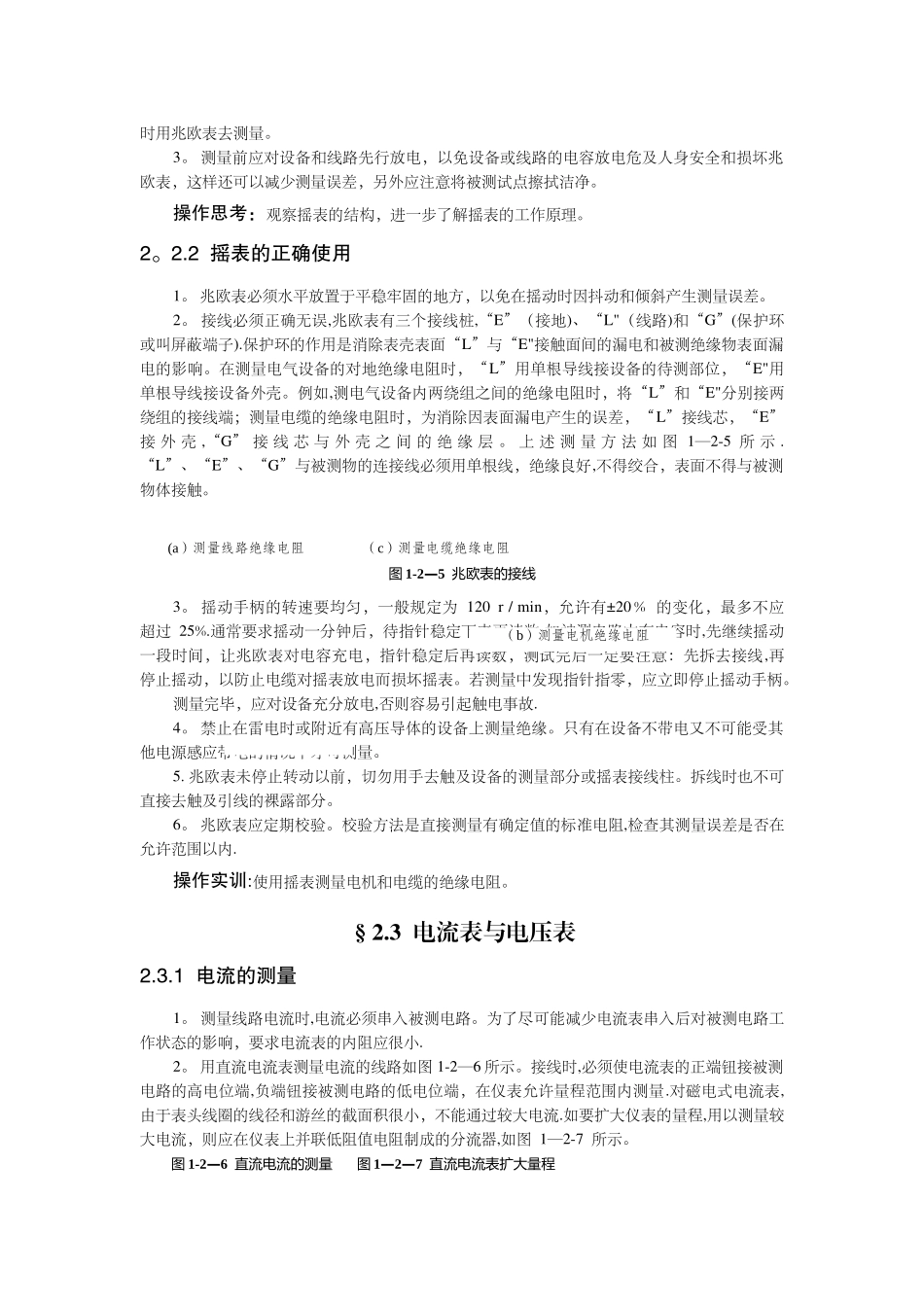

实训 2 电工常用仪表的外形的使用§2.1 万 用 表下面介绍用万用表测量沟通电压、直流电压、沟通电流、直流电流、电阻等的使用方法。图1—2—1、图1—2—2所示为MF50型万用表的面板图和表盘示意图.图 1-2-1 MF50型万用表面板图 1-2—2 MF50型万用表表盘示意图2。1。1 沟通电压的测量方法和注意事项1。 测量前,必须将转换开关拨到对应的沟通电压量程挡。假如误用直流电压挡，表头指针会不动或略微抖动；假如误用直流电流挡或电阻挡，轻则打弯指针，重则烧坏表头，这是很难修复的！2. 测量时,将表笔并联在被测元器件两端.3. 严禁在测量中拨动转换开关选择量程，在测量较高电压时更是如此，这样可以避开电弧烧坏转换开关触点。4。 测电压时，要养成单手操作习惯，特别是测高电压时，用高压测试棒更应如此,即预先把一支表笔固定在被测电路公共接地端(若表笔带鳄鱼夹则更方便），单手拿另一只表笔进行测量.测量过程中必须集中注意力。5. 表盘上的沟通电压标度是按正弦沟通电的有效值刻度的。假如被测电量不是正弦量(如锯齿波、方波等）时，误差会很大，这时的测量数据只能作参考。6.表盘上大多数都标明了使用频率范围，一般为45~1000Hz，假如被测沟通电压频率超过了这个范围，测量误差会增大，这时的数据也只能作参考。操作实训：使用万用表测量220V和380V的沟通电压。2。1.2 直流电压的测量方法与注意事项直流电压的测量方法及注意事项与测量沟通电压基本相同，下面只介绍不同之处。1。 仍然要注意正确选择测量项目,假如误选了沟通电压挡,读数可能会偏高，也可能为零（与万用表接法有关）;假如误选了电流挡或沟通电压挡，仍然会造成打弯指针或烧毁表头的后果.2. 测量前，必须注意表笔的正、负极性,让红表笔接被测电路或元器件的高电位端，黑表笔接被测电路或元器件的低电位端，若表笔接反了,表笔指针会反方向偏转，容易撞弯指针。3。 假如事先不知道被测点电位的高低，可将任意一支表笔先接触被测电路或元器件的任意一端，另一支表笔轻轻地试触一下另一被测端,若表头指针向右(正方向）偏转，说明表笔正、负极性接法正确；若表头指针向左（反方向）偏转，说明表笔极性接反了，交换表笔即可。操作实训:使用万用表测量干电池或实验台上的直流电源电压.MOOGLMF502.1。3 直流电流的测量方法与注意事项1。 万用表必须串联到被测电路中.测量时必须先断开电路再串入电流表。假如将电流表误与负载并联，因...
