实验1-常用仪器仪表使用练习-实验报告

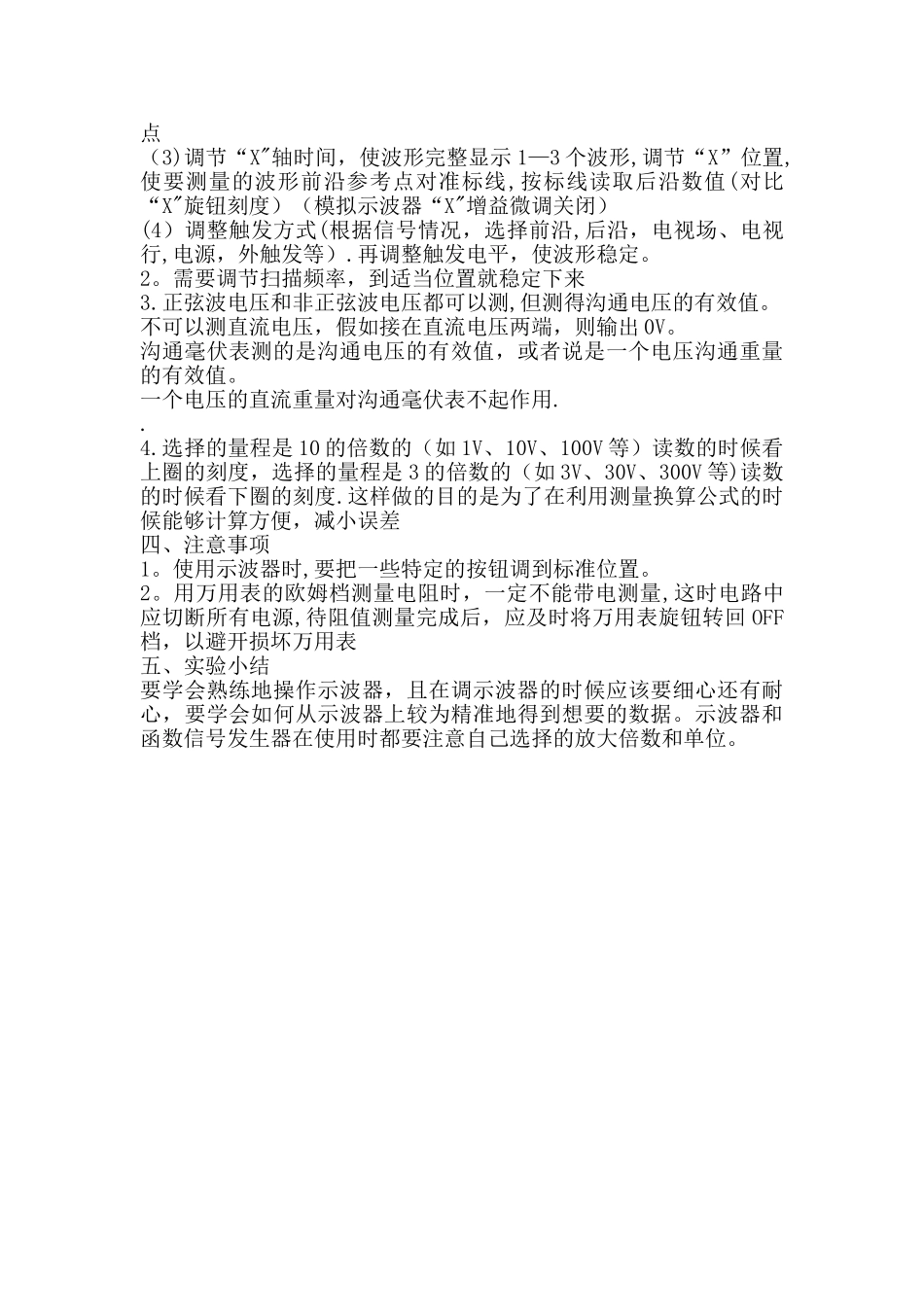

实验 1 常用仪器仪表使用练习一、实验目的1.学习示波器、函数信号发生器、数字万用表、直流稳压电源及沟通毫伏表的使用方法2。学习识别各种类型的元件二、实验内容和步骤1.示波器、直流稳压电源及函数发生器的使用练习(1）将示波器电源接通，调节有关旋钮，使示波器屏幕上出现扫描线，熟悉“灰度”、“聚焦”、“垂直位移”、“水平位移”及“幅度衰减”等旋钮的作用。（2）检查示波器标准信号示波器本身有 1kHz/2V 的标准方波输出信号，用于检查示波器的工作状态。讲 CH1 通道输入探头接至校准信号的输出端子上。(3）用示波器测量直流稳压电源输出的直流电压（4）用示波器测量正弦信号的幅值（5)用示波器测量信号的频率2。沟通毫伏表的使用(1）调节函数发生器，是输出 1kHz、1V 左右的正弦电压信号，输入给示波器,分别调出几个完整波形.(2)用毫伏表测量信号发生器正弦电压输出.3.数字万用表的使用练习（1）测量直流电压1)将黑表笔插入 COM 插孔，红表笔插入 VΩ℃插孔。2）将功能开关置于 V 量程范围,并将测试表笔连接到直流稳压电源的输出端,使之为下列数值：1。25V，2。95V，4.55V，14。8V。测量时要注意稳压电源输出端及数字万用表的正、负极性正确配合。（2）测量直流电流1）讲数字万用表黑表笔插入 COM 插孔,取决于待测的电流，红表笔插入 A, mA 或 μA 插孔。2）将数字万用表旋转开关转到 A, mA 或 μA，侧电流值。4.测试二极管和晶体管用模拟万用表或数字万用表辨别二极管的阳极、阴极及其好坏；辨别晶体管集电极，基极，发射极，管子的类型及其好坏。三、实验结果1。(1）模拟示波器:先调亮度旋钮到亮度适当，再调节聚焦旋钮到 最清楚（在已有扫描线时） 数字示波器:打开菜单，选择屏幕亮度，对比度，调节到合适。显示时可选择平均，使波形清楚（但可能缺少细节，根据要求选择）.（2）包含直流成分：该档选 Y 轴接地，调节 Y 位置，到中央位置或上、下标线位置（根据信号极性），Y 选择“直流”，调节 Y 增益，使信号在屏幕内，注意：模拟示波器，Y 增益微调要在“关”位置,否则读数不准确。只看沟通成分，Y 轴选“沟通”，看到波形后，调节 Y 增益，到幅度适中，调节 Y 位置旋钮，使波形的参考点，置于标线上，读取测量点（3)调节“X"轴时间，使波形完整显示 1—3 个波形,调节“X”位置,使要测量的波形前沿参考点对准标线,按标线读取后沿数值(对比“X"旋钮刻度）（模拟示波器“X"增益微调关闭）...
