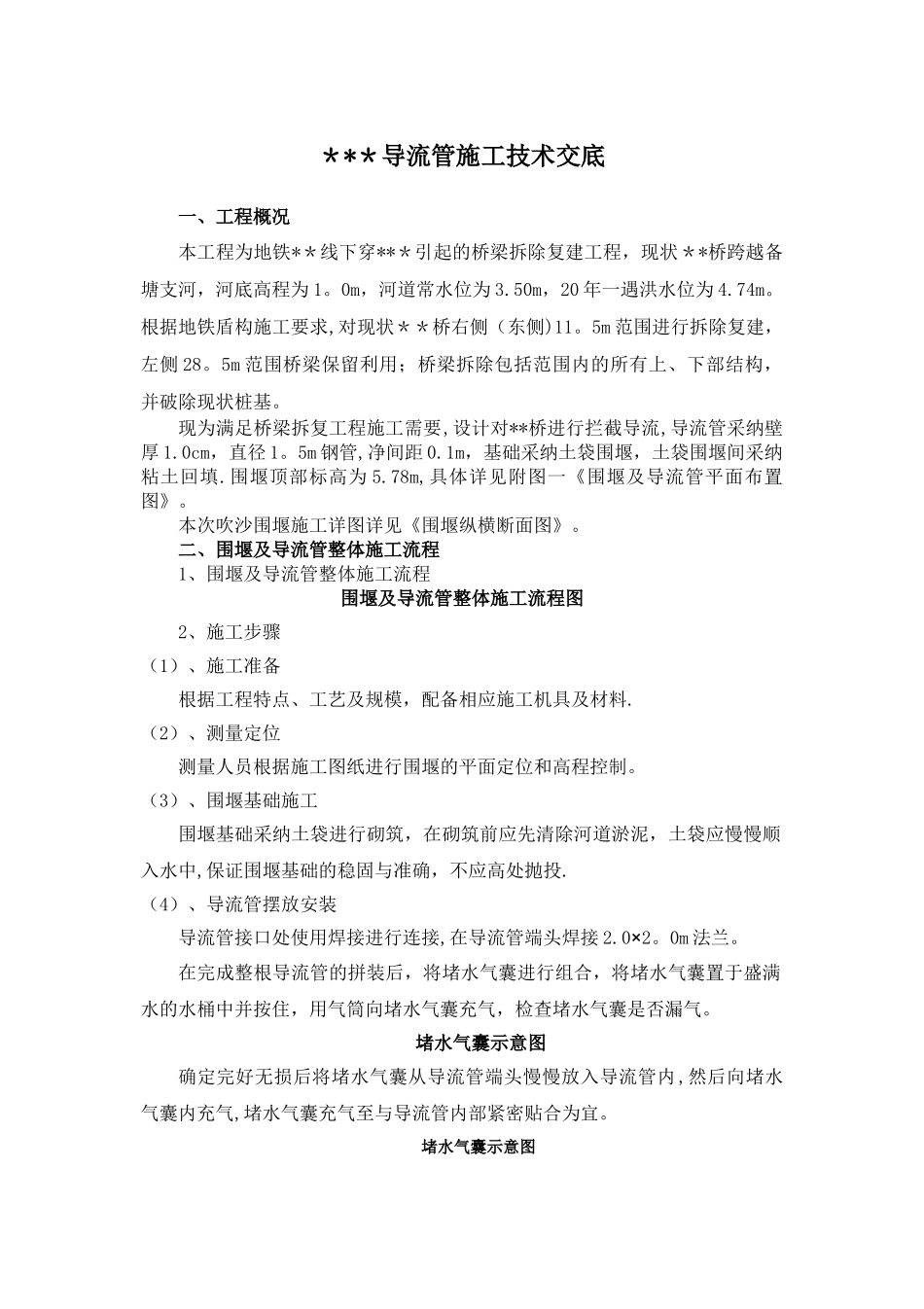

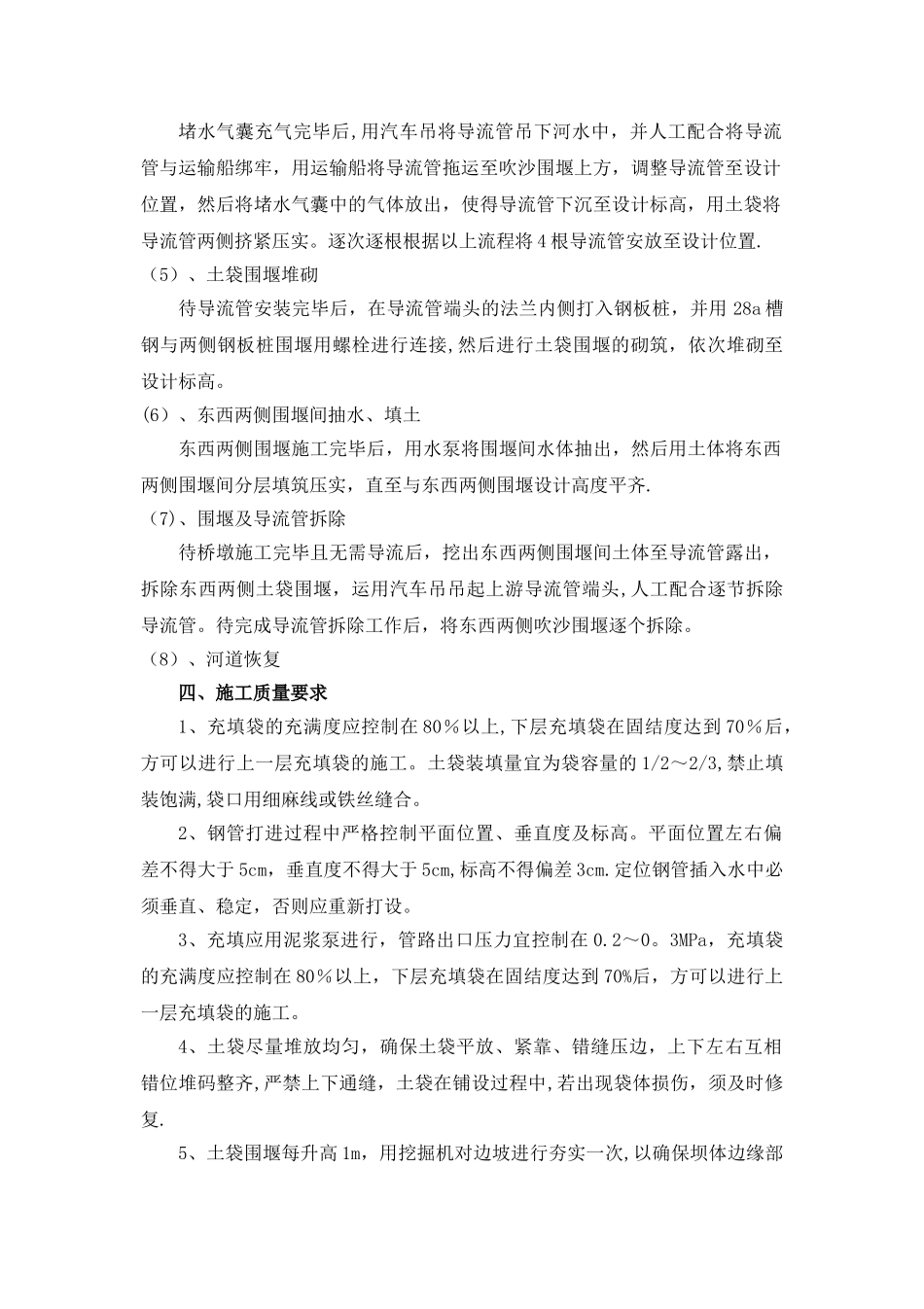

***导流管施工技术交底一、工程概况本工程为地铁**线下穿***引起的桥梁拆除复建工程,现状**桥跨越备塘支河,河底高程为 1。0m,河道常水位为 3.50m,20 年一遇洪水位为 4.74m。根据地铁盾构施工要求,对现状**桥右侧(东侧)11。5m 范围进行拆除复建,左侧 28。5m 范围桥梁保留利用;桥梁拆除包括范围内的所有上、下部结构,并破除现状桩基。现为满足桥梁拆复工程施工需要,设计对**桥进行拦截导流,导流管采纳壁厚 1.0cm,直径 1。5m 钢管,净间距 0.1m,基础采纳土袋围堰,土袋围堰间采纳粘土回填.围堰顶部标高为 5.78m,具体详见附图一《围堰及导流管平面布置图》。本次吹沙围堰施工详图详见《围堰纵横断面图》。二、围堰及导流管整体施工流程1、围堰及导流管整体施工流程围堰及导流管整体施工流程图2、施工步骤(1)、施工准备根据工程特点、工艺及规模,配备相应施工机具及材料.(2)、测量定位测量人员根据施工图纸进行围堰的平面定位和高程控制。(3)、围堰基础施工围堰基础采纳土袋进行砌筑,在砌筑前应先清除河道淤泥,土袋应慢慢顺入水中,保证围堰基础的稳固与准确,不应高处抛投.(4)、导流管摆放安装导流管接口处使用焊接进行连接,在导流管端头焊接 2.0×2。0m 法兰。在完成整根导流管的拼装后,将堵水气囊进行组合,将堵水气囊置于盛满水的水桶中并按住,用气筒向堵水气囊充气,检查堵水气囊是否漏气。堵水气囊示意图确定完好无损后将堵水气囊从导流管端头慢慢放入导流管内,然后向堵水气囊内充气,堵水气囊充气至与导流管内部紧密贴合为宜。堵水气囊示意图堵水气囊充气完毕后,用汽车吊将导流管吊下河水中,并人工配合将导流管与运输船绑牢,用运输船将导流管拖运至吹沙围堰上方,调整导流管至设计位置,然后将堵水气囊中的气体放出,使得导流管下沉至设计标高,用土袋将导流管两侧挤紧压实。逐次逐根根据以上流程将 4 根导流管安放至设计位置.(5)、土袋围堰堆砌待导流管安装完毕后,在导流管端头的法兰内侧打入钢板桩,并用 28a 槽钢与两侧钢板桩围堰用螺栓进行连接,然后进行土袋围堰的砌筑,依次堆砌至设计标高。(6)、东西两侧围堰间抽水、填土东西两侧围堰施工完毕后,用水泵将围堰间水体抽出,然后用土体将东西两侧围堰间分层填筑压实,直至与东西两侧围堰设计高度平齐.(7)、围堰及导流管拆除待桥墩施工完毕且无需导流后,挖出东西两侧围堰间土体至导流管露出,拆除东西两侧土袋围堰,运用汽车吊吊起上游...
