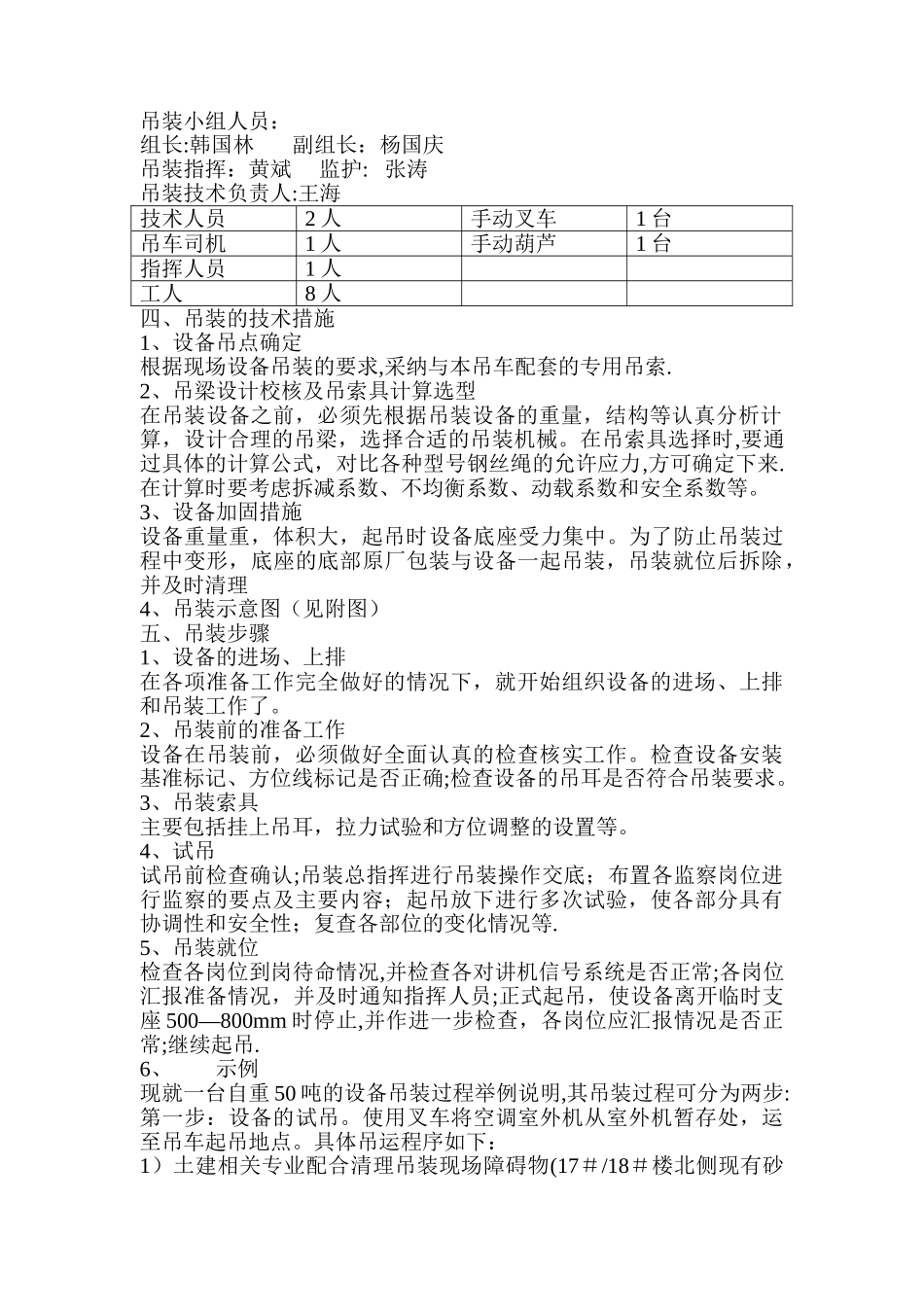

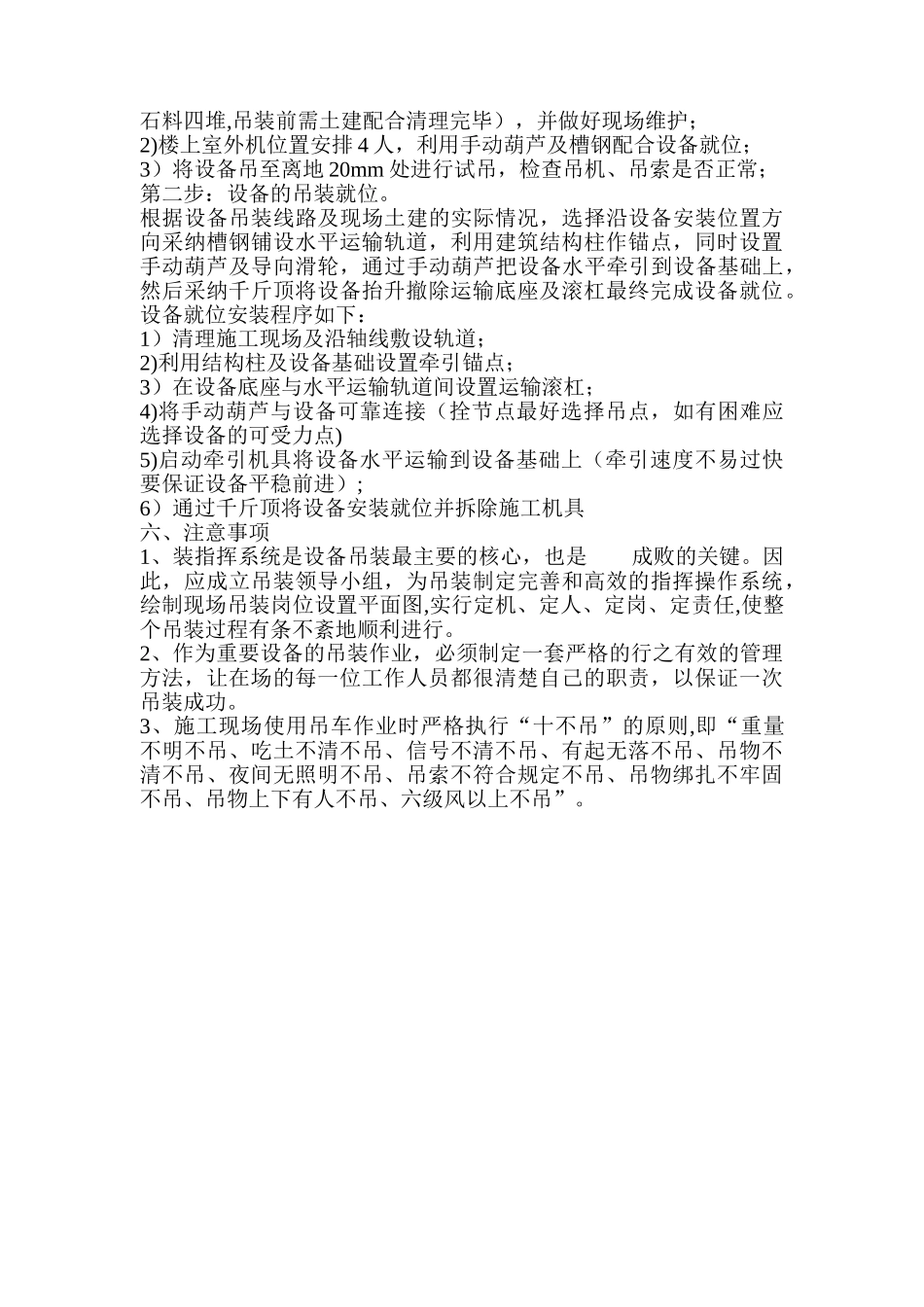

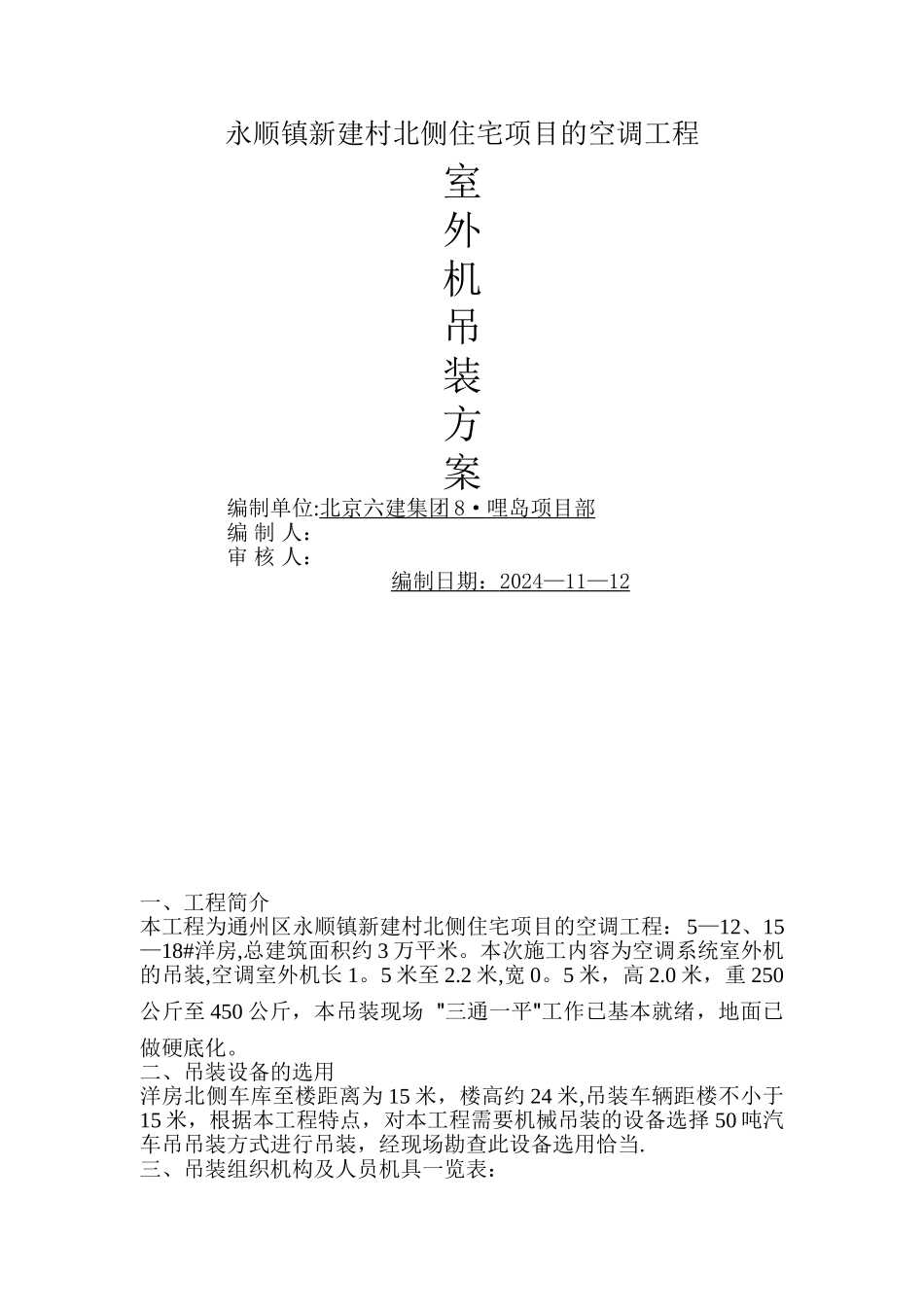

永顺镇新建村北侧住宅项目的空调工程室外机吊装方案编制单位:北京六建集团 8· 哩岛项目部 编 制 人：审 核 人：编制日期： 2024—11—12 000112一、工程简介本工程为通州区永顺镇新建村北侧住宅项目的空调工程：5—12、15—18#洋房,总建筑面积约 3 万平米。本次施工内容为空调系统室外机的吊装,空调室外机长 1。5 米至 2.2 米,宽 0。5 米，高 2.0 米，重 250公斤至 450 公斤，本吊装现场 "三通一平"工作已基本就绪，地面已做硬底化。二、吊装设备的选用洋房北侧车库至楼距离为 15 米，楼高约 24 米,吊装车辆距楼不小于15 米，根据本工程特点，对本工程需要机械吊装的设备选择 50 吨汽车吊吊装方式进行吊装，经现场勘查此设备选用恰当.三、吊装组织机构及人员机具一览表：吊装小组人员：组长:韩国林 副组长：杨国庆吊装指挥：黄斌 监护: 张涛吊装技术负责人:王海技术人员2 人手动叉车1 台吊车司机1 人手动葫芦1 台指挥人员1 人工人8 人四、吊装的技术措施1、设备吊点确定根据现场设备吊装的要求,采纳与本吊车配套的专用吊索.2、吊梁设计校核及吊索具计算选型在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择合适的吊装机械。在吊索具选择时,要通过具体的计算公式，对比各种型号钢丝绳的允许应力,方可确定下来.在计算时要考虑拆减系数、不均衡系数、动载系数和安全系数等。3、设备加固措施设备重量重，体积大，起吊时设备底座受力集中。为了防止吊装过程中变形，底座的底部原厂包装与设备一起吊装，吊装就位后拆除，并及时清理4、吊装示意图（见附图）五、吊装步骤1、设备的进场、上排在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。2、吊装前的准备工作设备在吊装前，必须做好全面认真的检查核实工作。检查设备安装基准标记、方位线标记是否正确;检查设备的吊耳是否符合吊装要求。3、吊装索具主要包括挂上吊耳，拉力试验和方位调整的设置等。4、试吊试吊前检查确认;吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化情况等.5、吊装就位检查各岗位到岗待命情况,并检查各对讲机信号系统是否正常;各岗位汇报准备情况，并及时通知指挥人员;正式起吊，使设备离开临时支座 500—800mm 时停止,并作进一步检查，各岗位应汇报情况是否正常;继续起吊.6、...
