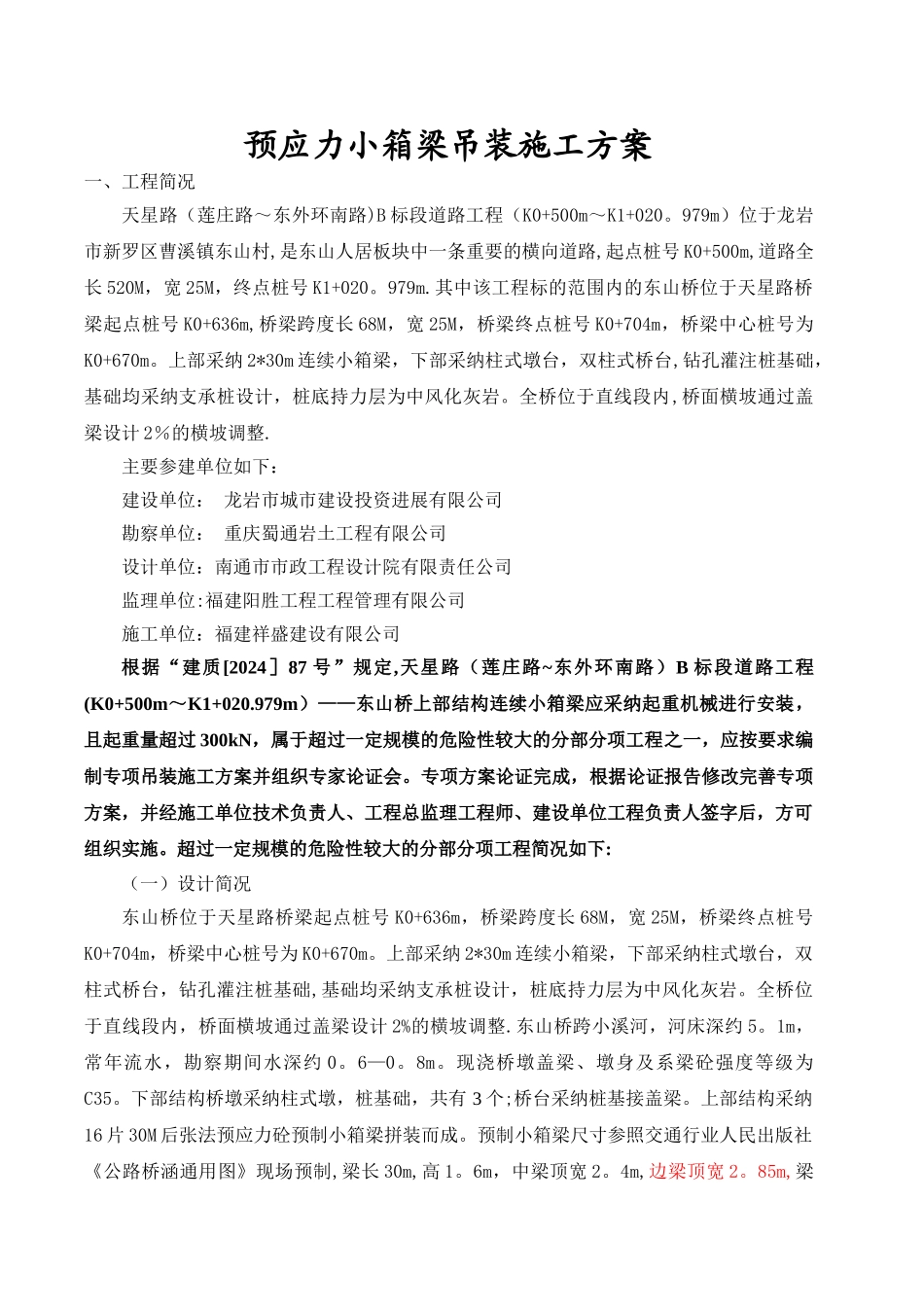

预应力小箱梁吊装施工方案一、工程简况天星路（莲庄路～东外环南路)B 标段道路工程（K0+500m～K1+020。979m）位于龙岩市新罗区曹溪镇东山村,是东山人居板块中一条重要的横向道路,起点桩号 K0+500m,道路全长 520M，宽 25M，终点桩号 K1+020。979m.其中该工程标的范围内的东山桥位于天星路桥梁起点桩号 K0+636m,桥梁跨度长 68M，宽 25M，桥梁终点桩号 K0+704m，桥梁中心桩号为K0+670m。上部采纳 2*30m 连续小箱梁，下部采纳柱式墩台，双柱式桥台,钻孔灌注桩基础，基础均采纳支承桩设计，桩底持力层为中风化灰岩。全桥位于直线段内,桥面横坡通过盖梁设计 2％的横坡调整.主要参建单位如下：建设单位： 龙岩市城市建设投资进展有限公司勘察单位： 重庆蜀通岩土工程有限公司设计单位：南通市市政工程设计院有限责任公司监理单位:福建阳胜工程工程管理有限公司施工单位：福建祥盛建设有限公司根据“建质[2024］87 号”规定,天星路（莲庄路~东外环南路）B 标段道路工程(K0+500m～K1+020.979m）——东山桥上部结构连续小箱梁应采纳起重机械进行安装，且起重量超过 300kN，属于超过一定规模的危险性较大的分部分项工程之一，应按要求编制专项吊装施工方案并组织专家论证会。专项方案论证完成，根据论证报告修改完善专项方案，并经施工单位技术负责人、工程总监理工程师、建设单位工程负责人签字后，方可组织实施。超过一定规模的危险性较大的分部分项工程简况如下:（一）设计简况东山桥位于天星路桥梁起点桩号 K0+636m，桥梁跨度长 68M，宽 25M，桥梁终点桩号K0+704m，桥梁中心桩号为 K0+670m。上部采纳 2*30m 连续小箱梁，下部采纳柱式墩台，双柱式桥台，钻孔灌注桩基础,基础均采纳支承桩设计，桩底持力层为中风化灰岩。全桥位于直线段内，桥面横坡通过盖梁设计 2%的横坡调整.东山桥跨小溪河，河床深约 5。1m，常年流水，勘察期间水深约 0。6—0。8m。现浇桥墩盖梁、墩身及系梁砼强度等级为C35。下部结构桥墩采纳柱式墩，桩基础，共有 3 个;桥台采纳桩基接盖梁。上部结构采纳16 片 30M 后张法预应力砼预制小箱梁拼装而成。预制小箱梁尺寸参照交通行业人民出版社《公路桥涵通用图》现场预制,梁长 30m,高 1。6m，中梁顶宽 2。4m,边梁顶宽 2。85m,梁底宽 1。0m,主梁中心间距 3.10m。根据设计施工图纸“工程数量表”得知,16 片 30M 后张法预应力砼预制小箱梁 554m³ 的 C50 砼制作而成，因此可推算单片预应力小箱梁...
