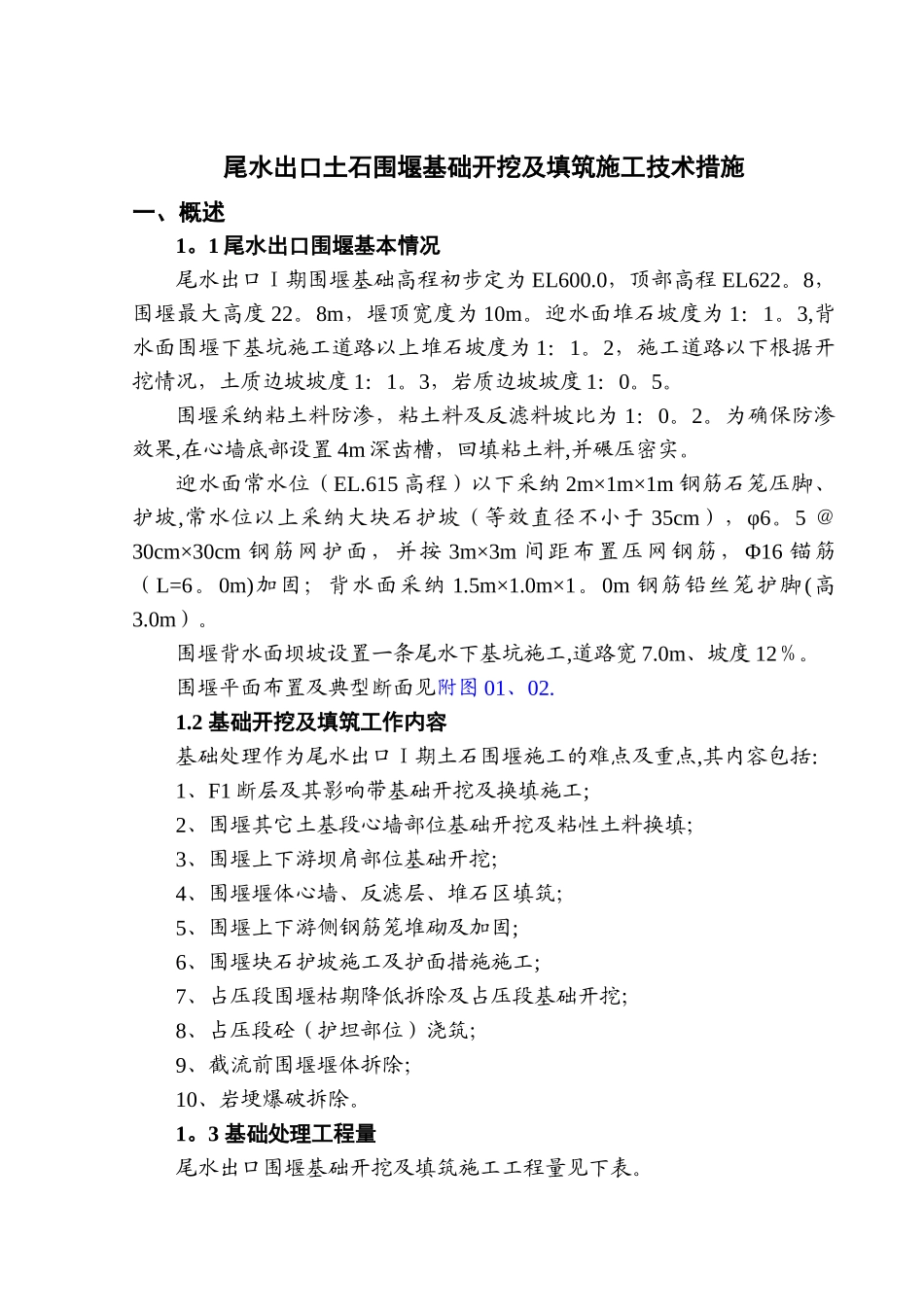

尾水出口围堰基础开挖及填筑施工技术措施_第1页
1/18

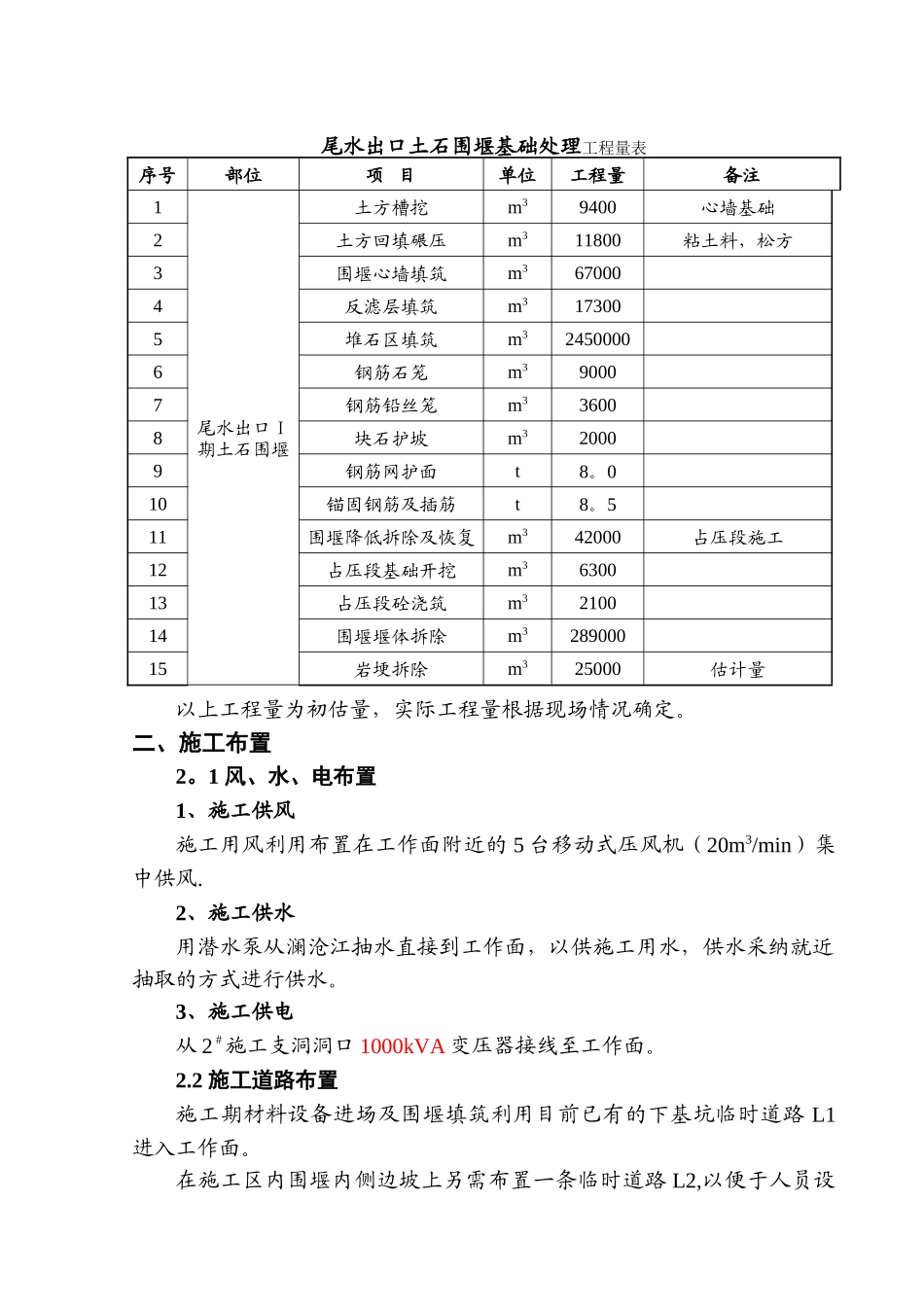

尾水出口围堰基础开挖及填筑施工技术措施_第2页
2/18
尾水出口围堰基础开挖及填筑施工技术措施_第3页
3/18
尾水出口土石围堰基础开挖及填筑施工技术措施一、概述1。1 尾水出口围堰基本情况尾水出口Ⅰ期围堰基础高程初步定为 EL600.0,顶部高程 EL622。8,围堰最大高度 22。8m,堰顶宽度为 10m。迎水面堆石坡度为 1:1。3,背水面围堰下基坑施工道路以上堆石坡度为 1:1。2,施工道路以下根据开挖情况,土质边坡坡度 1:1。3,岩质边坡坡度 1:0。5。围堰采纳粘土料防渗,粘土料及反滤料坡比为 1:0。2。为确保防渗效果,在心墙底部设置 4m 深齿槽,回填粘土料,并碾压密实。迎水面常水位(EL.615 高程)以下采纳 2m×1m×1m 钢筋石笼压脚、护坡,常水位以上采纳大块石护坡(等效直径不小于 35cm),φ6。5 @ 30cm×30cm 钢筋网护面,并按 3m×3m 间距布置压网钢筋,Φ16 锚筋(L=6。0m)加固;背水面采纳 1.5m×1.0m×1。0m 钢筋铅丝笼护脚(高3.0m)。围堰背水面坝坡设置一条尾水下基坑施工,道路宽 7.0m、坡度 12%。围堰平面布置及典型断面见附图 01、02.1.2 基础开挖及填筑工作内容基础处理作为尾水出口Ⅰ期土石围堰施工的难点及重点,其内容包括:1、F1 断层及其影响带基础开挖及换填施工;2、围堰其它土基段心墙部位基础开挖及粘性土料换填;3、围堰上下游坝肩部位基础开挖;4、围堰堰体心墙、反滤层、堆石区填筑;5、围堰上下游侧钢筋笼堆砌及加固;6、围堰块石护坡施工及护面措施施工;7、占压段围堰枯期降低拆除及占压段基础开挖;8、占压段砼(护坦部位)浇筑;9、截流前围堰堰体拆除;10、岩埂爆破拆除。1。3 基础处理工程量尾水出口围堰基础开挖及填筑施工工程量见下表。尾水出口土石围堰基础处理工程量表序号部位项 目单位工程量备注1尾水出口Ⅰ期土石围堰土方槽挖m39400心墙基础2土方回填碾压m311800粘土料,松方3围堰心墙填筑m3670004反滤层填筑m3173005堆石区填筑m324500006钢筋石笼m390007钢筋铅丝笼m336008块石护坡m320009钢筋网护面t8。010锚固钢筋及插筋t8。511围堰降低拆除及恢复m342000占压段施工12占压段基础开挖m3630013占压段砼浇筑m3210014围堰堰体拆除m328900015岩埂拆除m325000估计量以上工程量为初估量,实际工程量根据现场情况确定。二、施工布置2。1 风、水、电布置1、施工供风施工用风利用布置在工作面附近的 5 台移动式压风机(20m3/min)集中供风.2、施工供水用潜水泵从澜沧江抽水直接到工作面,以供施工用水,供水采纳就近抽取的方式进行供水。3、施工供电从 2#施工支洞洞口 1000kVA 变压...
