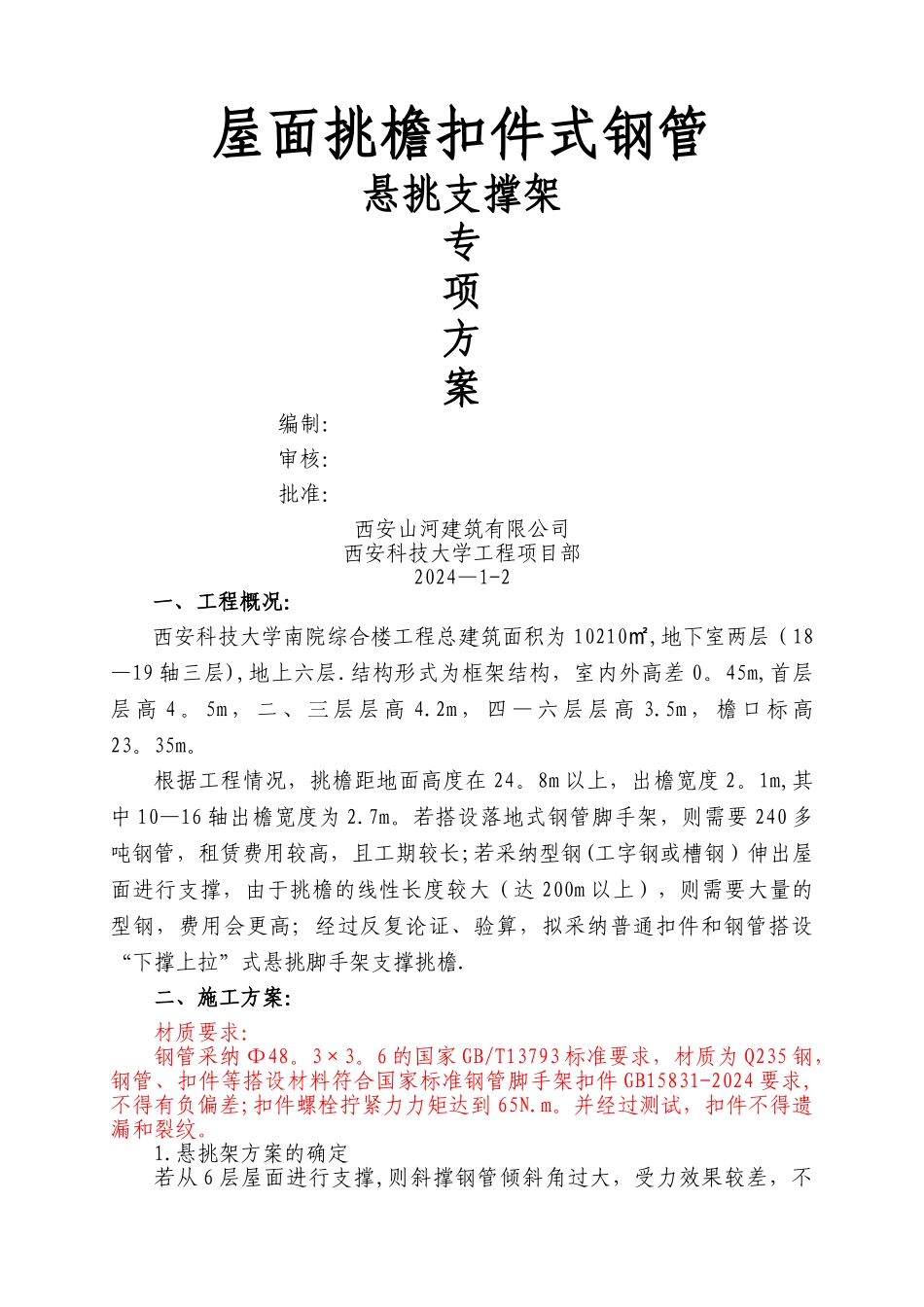

屋面挑檐扣件式钢管悬挑支撑架方案

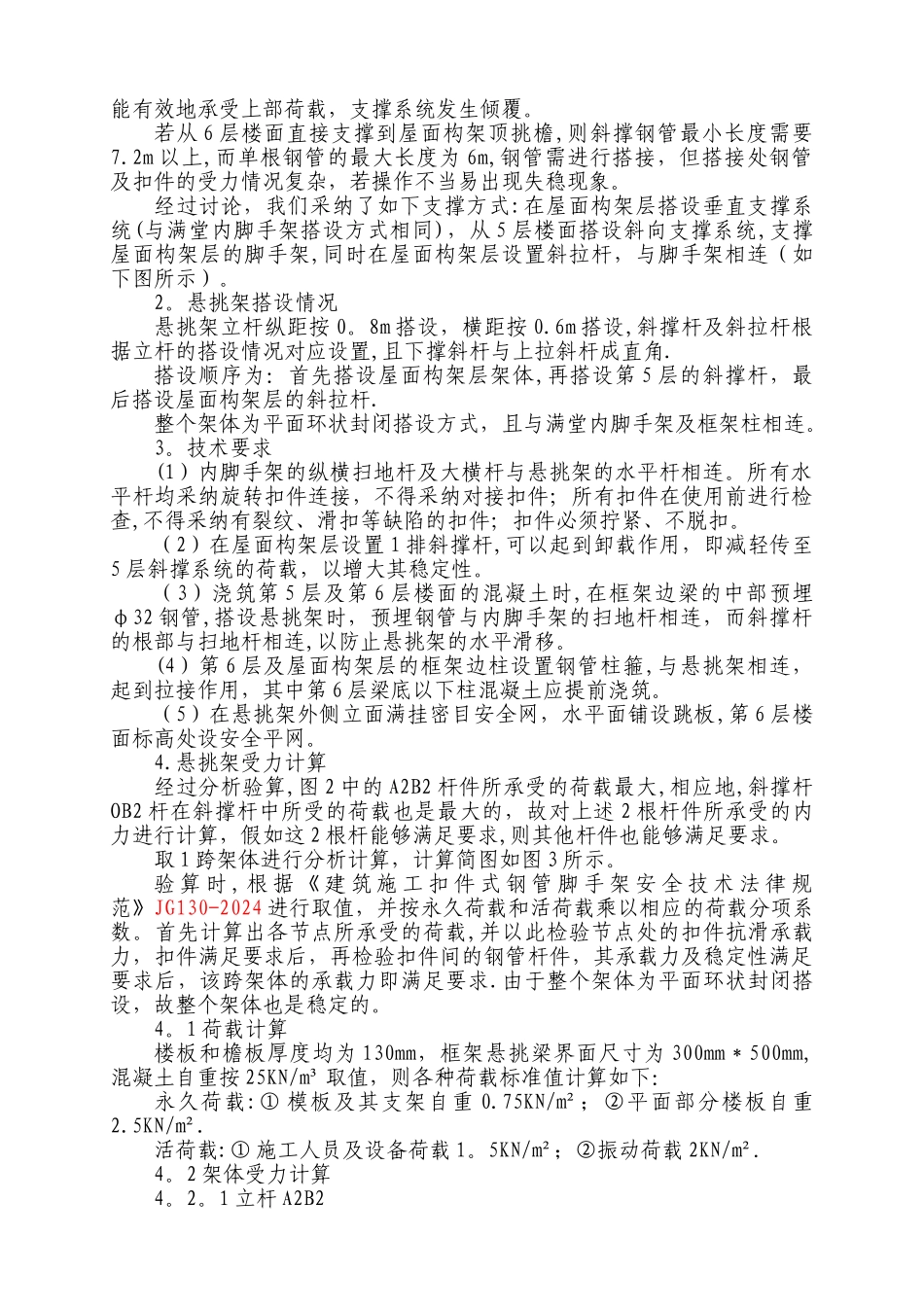

屋面挑檐扣件式钢管悬挑支撑架专项方案编制：审核：批准：西安山河建筑有限公司西安科技大学工程项目部2024—1-2一、工程概况：西安科技大学南院综合楼工程总建筑面积为 10210㎡,地下室两层（18—19 轴三层),地上六层.结构形式为框架结构，室内外高差 0。45m,首层层 高 4 。 5m ， 二 、 三 层 层 高 4.2m ， 四 — 六 层 层 高 3.5m ， 檐 口 标 高23。35m。根据工程情况，挑檐距地面高度在 24。8m 以上，出檐宽度 2。1m,其中 10—16 轴出檐宽度为 2.7m。若搭设落地式钢管脚手架，则需要 240 多吨钢管，租赁费用较高，且工期较长;若采纳型钢(工字钢或槽钢）伸出屋面进行支撑，由于挑檐的线性长度较大（达 200m 以上），则需要大量的型钢，费用会更高；经过反复论证、验算，拟采纳普通扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐.二、施工方案：材质要求：钢管采纳 Φ48。3×3。6 的国家 GB/T13793 标准要求，材质为 Q235 钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2024 要求,不得有负偏差;扣件螺栓拧紧力力矩达到 65N.m。并经过测试，扣件不得遗漏和裂纹。1.悬挑架方案的确定若从 6 层屋面进行支撑,则斜撑钢管倾斜角过大，受力效果较差，不能有效地承受上部荷载，支撑系统发生倾覆。若从 6 层楼面直接支撑到屋面构架顶挑檐,则斜撑钢管最小长度需要7.2m 以上,而单根钢管的最大长度为 6m,钢管需进行搭接，但搭接处钢管及扣件的受力情况复杂，若操作不当易出现失稳现象。经过讨论，我们采纳了如下支撑方式:在屋面构架层搭设垂直支撑系统(与满堂内脚手架搭设方式相同)，从 5 层楼面搭设斜向支撑系统,支撑屋面构架层的脚手架,同时在屋面构架层设置斜拉杆，与脚手架相连（如下图所示）。2。悬挑架搭设情况悬挑架立杆纵距按 0。8m 搭设，横距按 0.6m 搭设,斜撑杆及斜拉杆根据立杆的搭设情况对应设置,且下撑斜杆与上拉斜杆成直角.搭设顺序为：首先搭设屋面构架层架体,再搭设第 5 层的斜撑杆，最后搭设屋面构架层的斜拉杆.整个架体为平面环状封闭搭设方式，且与满堂内脚手架及框架柱相连。3。技术要求(1）内脚手架的纵横扫地杆及大横杆与悬挑架的水平杆相连。所有水平杆均采纳旋转扣件连接，不得采纳对接扣件；所有扣件在使用前进行检查,不得采纳有裂纹、滑扣等缺陷的扣件；扣件必须拧紧、不脱扣。（2）在屋面构架层设置 1 排斜撑杆,可以起到卸载作用，即减轻传至...
