屏柜安装及二次接线安装施工方案

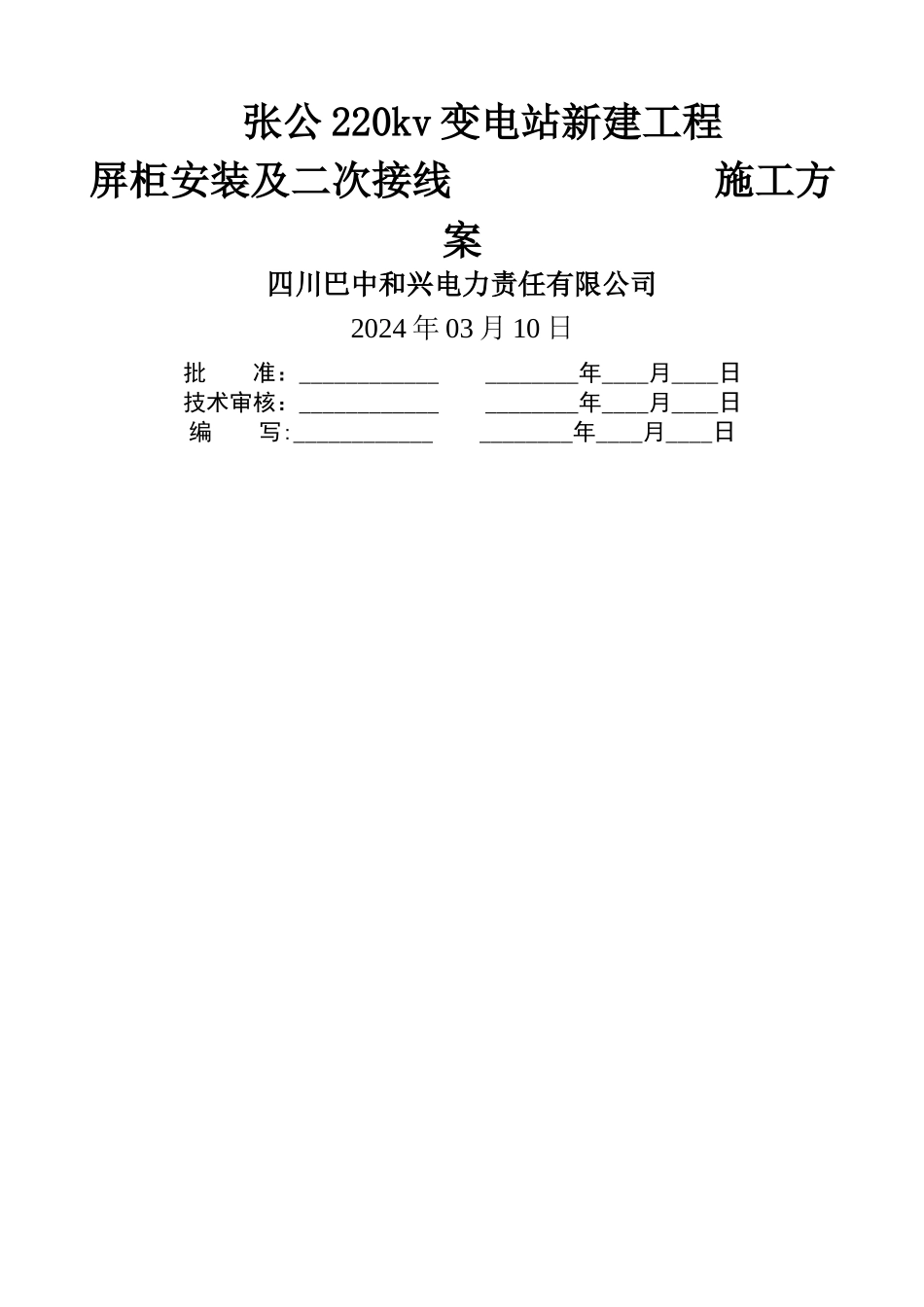

张公 220kv 变电站新建工程 屏柜安装及二次接线 施工方案四川巴中和兴电力责任有限公司2024 年 03 月 10 日批 准：____________ ________年____月____日技术审核：____________ ________年____月____日编 写:____________ ________年____月____日1。适用范围保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。2。 编写依据1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2024〕1515号2、国家电网公司基建质量管理规定(基建/2）112-2024即将发布3、国家电网公司输变电工程优质工程评定管理办法国网(基建/3）182-2024即将发布4、国家电网公司输变电工程验收管理办法国网(基建/3）188—2024即将发布5、国家电网公司输变电工程标准工艺管理办法国网（基建/3)186-2024即将发布6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189—2024即将发布7、国家电网公司输变电工程建设监理管理办法国网（基建/3）190-2024即将发布8、国家电网公司输变电工程安全文明施工标准化管理办法国网(基建/3）187-2024即将发布9、关于深化标准工艺讨论与应用工作的重点措施和关于创优工作的重点措施基建质量〔2024〕20号10、国网基建部关于发布《输变电工程设备安装质量管理重点措施（试行）》的通知基建安质〔2024〕38号11、国网基建部关于发布《输变电工程设备安装质量管理重点措施(试行）》的通知基建安质〔2024〕38号12、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2024〕19号13、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2024〕290号14、关于应用《国家电网公司输变电工程典型施工方法》的通知基建质量〔2024〕78号15、输变电工程建设强制性条文实施规程Q/GDW 248-202416、1000kV变电站二次接线施工工艺导则Q/GDW 190—202417、电气装置安装工程盘、柜及二次回路接线施工及验收法律规范GB 50171-202418、电气装置安装工程蓄电池施工及验收法律规范GB 50172-202419、电力系统继电保护及自动化设备柜(屏)工程技术法律规范GB/T 50479—202420、继电保护及二次回路安装及验收法律规范GBT 50976—20243。 作业流程3.1 作业（工序）流程图施工前准备开箱检查图 3－1 作业流程图4。 作业准备4。1 人员配备表 5—1 作业人员配备表工序名称建议工作人数负责人数监护人数开箱检查311屏柜搬运1012基础定位210屏柜、端子箱安装10...
