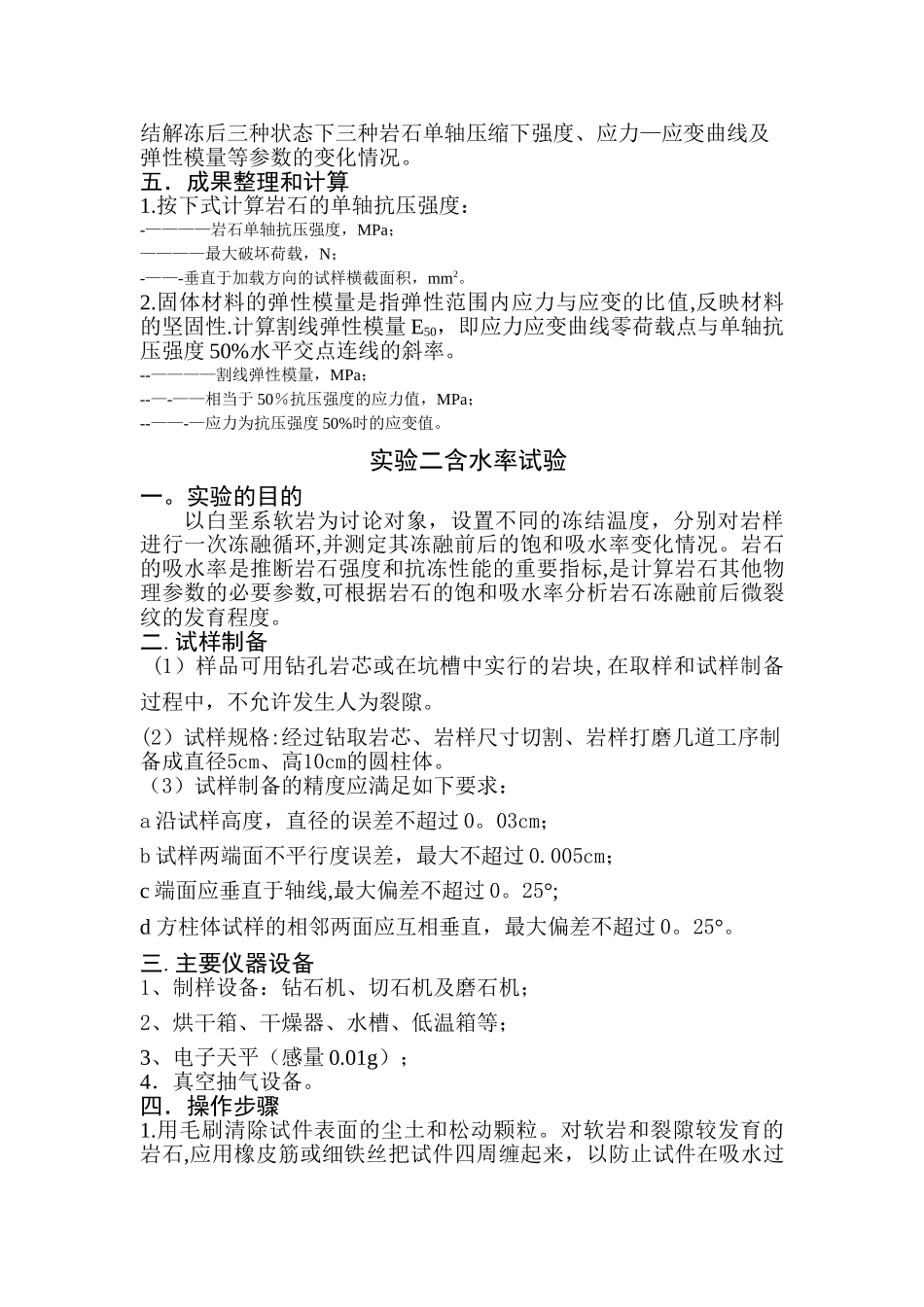

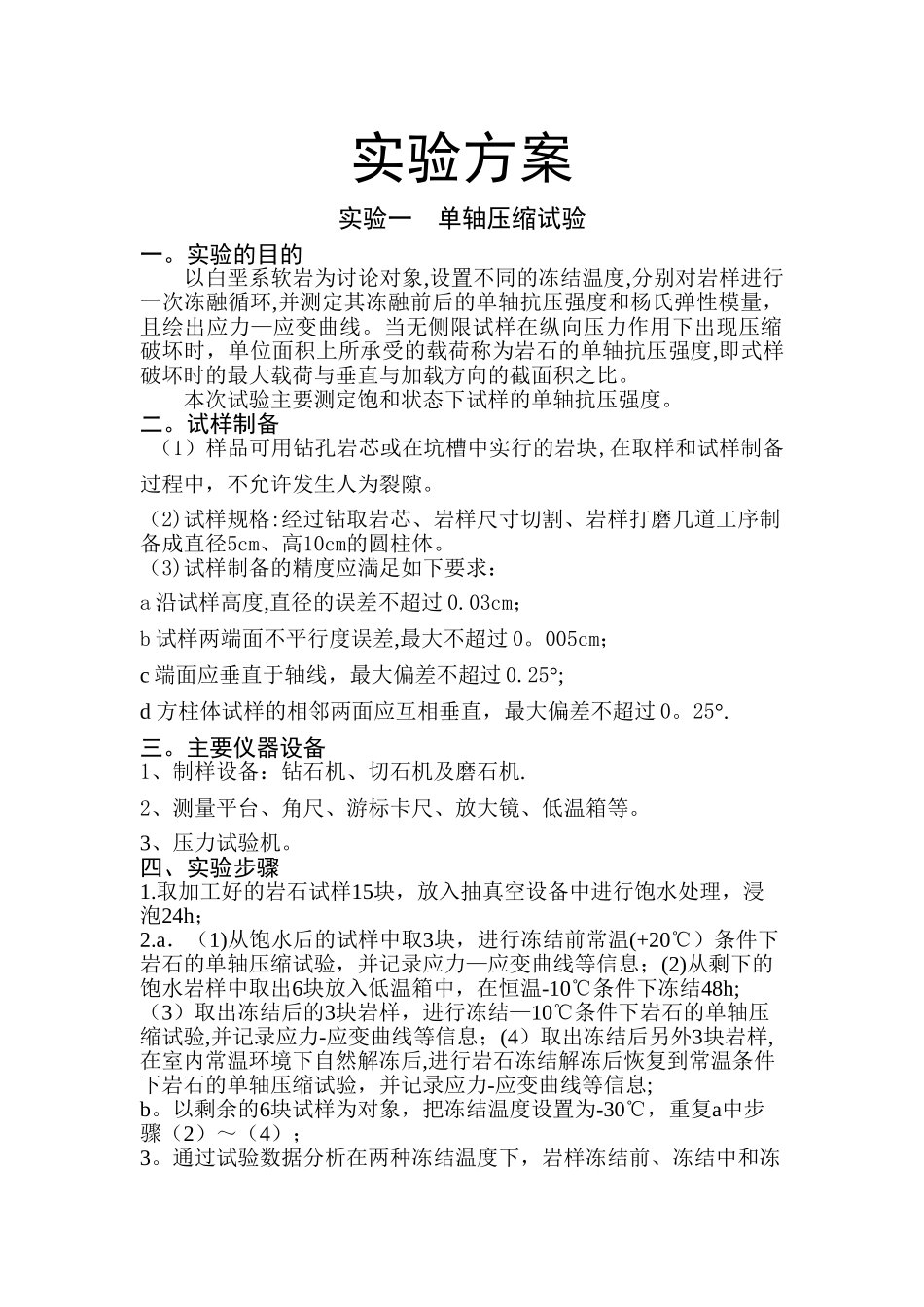

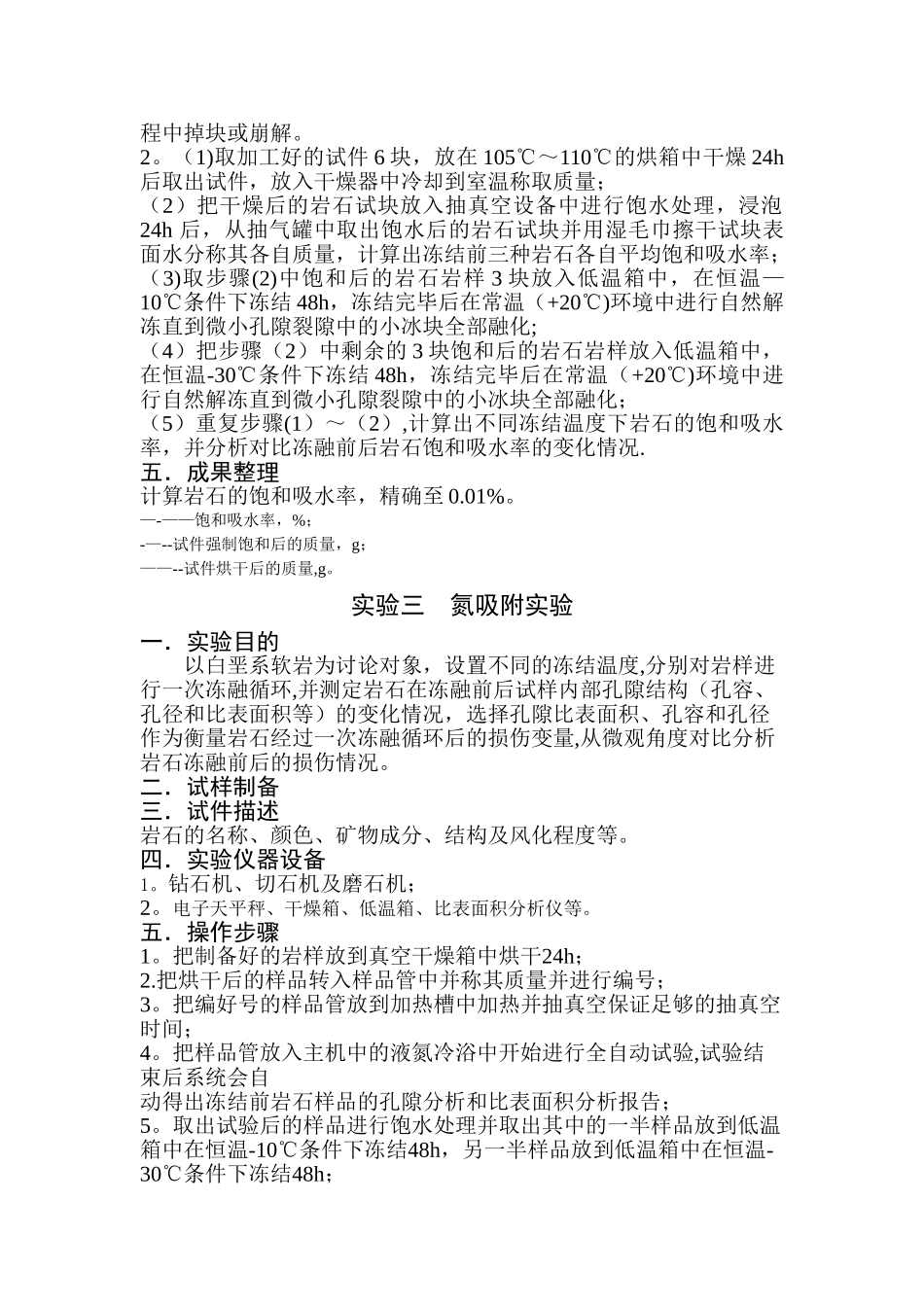

实验方案实验一 单轴压缩试验一。实验的目的以白垩系软岩为讨论对象,设置不同的冻结温度,分别对岩样进行一次冻融循环,并测定其冻融前后的单轴抗压强度和杨氏弹性模量，且绘出应力—应变曲线。当无侧限试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度,即式样破坏时的最大载荷与垂直与加载方向的截面积之比。本次试验主要测定饱和状态下试样的单轴抗压强度。二。试样制备 （1）样品可用钻孔岩芯或在坑槽中实行的岩块,在取样和试样制备过程中，不允许发生人为裂隙。（2)试样规格:经过钻取岩芯、岩样尺寸切割、岩样打磨几道工序制备成直径5cm、高10cm的圆柱体。 （3)试样制备的精度应満足如下要求：a 沿试样高度,直径的误差不超过 0.03cm；b 试样两端面不平行度误差,最大不超过 0。005cm；c 端面应垂直于轴线，最大偏差不超过 0.25°;d 方柱体试样的相邻两面应互相垂直，最大偏差不超过 0。25°.三。主要仪器设备1、制样设备：钻石机、切石机及磨石机.2、测量平台、角尺、游标卡尺、放大镜、低温箱等。3、压力试验机。四、实验步骤1.取加工好的岩石试样15块，放入抽真空设备中进行饱水处理，浸泡24h；2.a．（1)从饱水后的试样中取3块，进行冻结前常温(+20℃）条件下岩石的单轴压缩试验，并记录应力—应变曲线等信息；(2)从剩下的饱水岩样中取出6块放入低温箱中，在恒温-10℃条件下冻结48h;（3）取出冻结后的3块岩样，进行冻结—10℃条件下岩石的单轴压缩试验,并记录应力-应变曲线等信息；(4）取出冻结后另外3块岩样,在室内常温环境下自然解冻后,进行岩石冻结解冻后恢复到常温条件下岩石的单轴压缩试验，并记录应力-应变曲线等信息;b。以剩余的6块试样为对象，把冻结温度设置为-30℃，重复a中步骤（2）～（4）；3。通过试验数据分析在两种冻结温度下，岩样冻结前、冻结中和冻结解冻后三种状态下三种岩石单轴压缩下强度、应力—应变曲线及弹性模量等参数的变化情况。五．成果整理和计算1.按下式计算岩石的单轴抗压强度：-————岩石单轴抗压强度，MPa；————最大破坏荷载，N；-——-垂直于加载方向的试样横截面积，mm2。2.固体材料的弹性模量是指弹性范围内应力与应变的比值,反映材料的坚固性.计算割线弹性模量 E50，即应力应变曲线零荷载点与单轴抗压强度 50%水平交点连线的斜率。--————割线弹性模量，MPa；--—-——相当于 50％抗压强度的应力值，MPa；--——-—应力为抗压强度 50%时的应...
