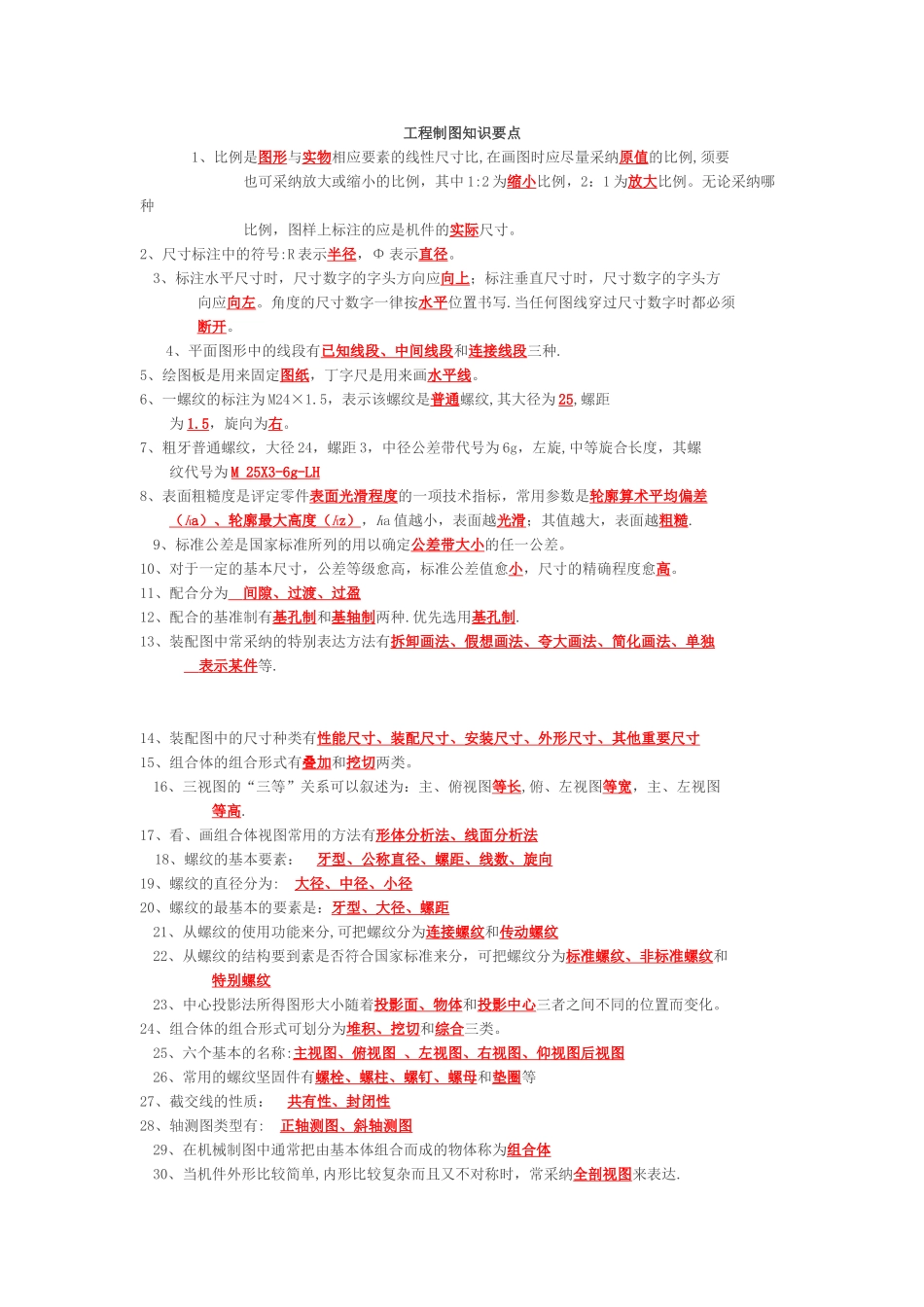

工程制图知识要点 1、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采纳原值的比例,须要 也可采纳放大或缩小的比例，其中 1:2 为缩小比例，2：1 为放大比例。无论采纳哪种 比例，图样上标注的应是机件的实际尺寸。2、尺寸标注中的符号:R 表示半径，Φ 表示直径。3、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方 向应向左。角度的尺寸数字一律按水平位置书写.当任何图线穿过尺寸数字时都必须 断开。4、平面图形中的线段有已知线段、中间线段和连接线段三种.5、绘图板是用来固定图纸，丁字尺是用来画水平线。6、一螺纹的标注为 M24×1.5，表示该螺纹是普通螺纹,其大径为 25,螺距 为 1.5，旋向为右。7、粗牙普通螺纹，大径 24，螺距 3，中径公差带代号为 6g，左旋,中等旋合长度，其螺 纹代号为 M 25X3-6g-LH8、表面粗糙度是评定零件表面光滑程度的一项技术指标，常用参数是轮廓算术平均偏差 （ R a ）、轮廓最大高度（ R z ） ，Ra 值越小，表面越光滑；其值越大，表面越粗糙.9、标准公差是国家标准所列的用以确定公差带大小的任一公差。10、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。11、配合分为 间隙、过渡、过盈 12、配合的基准制有基孔制和基轴制两种.优先选用基孔制.13、装配图中常采纳的特别表达方法有拆卸画法、假想画法、夸大画法、简化画法、单独 表示某件 等. 14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸 15、组合体的组合形式有叠加和挖切两类。16、三视图的“三等”关系可以叙述为：主、俯视图等长,俯、左视图等宽，主、左视图 等高.17、看、画组合体视图常用的方法有形体分析法、线面分析法 18、螺纹的基本要素： 牙型、公称直径、螺距、线数、旋向19、螺纹的直径分为: 大径、中径、小径20、螺纹的最基本的要素是：牙型、大径、螺距21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹22、从螺纹的结构要到素是否符合国家标准来分，可把螺纹分为标准螺纹、非标准螺纹和 特别螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。24、组合体的组合形式可划分为堆积、挖切和综合三类。25、六个基本的名称:主视图、俯视图 、左视图、右视图、仰视图后视图26、常用的螺纹坚固件有螺栓、螺柱、螺钉、螺母和垫圈等27、截交线的性质： 共有性、封...
