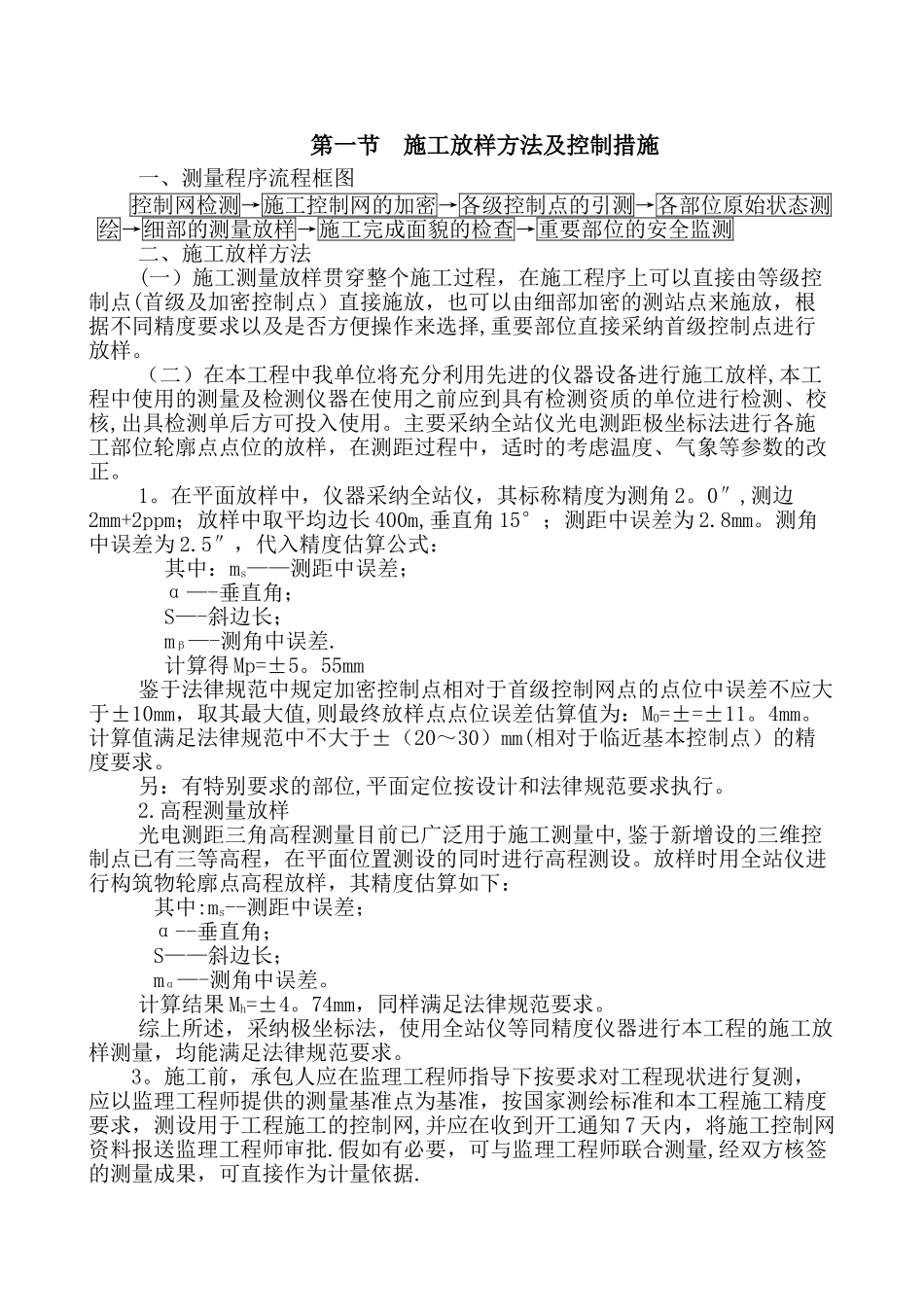

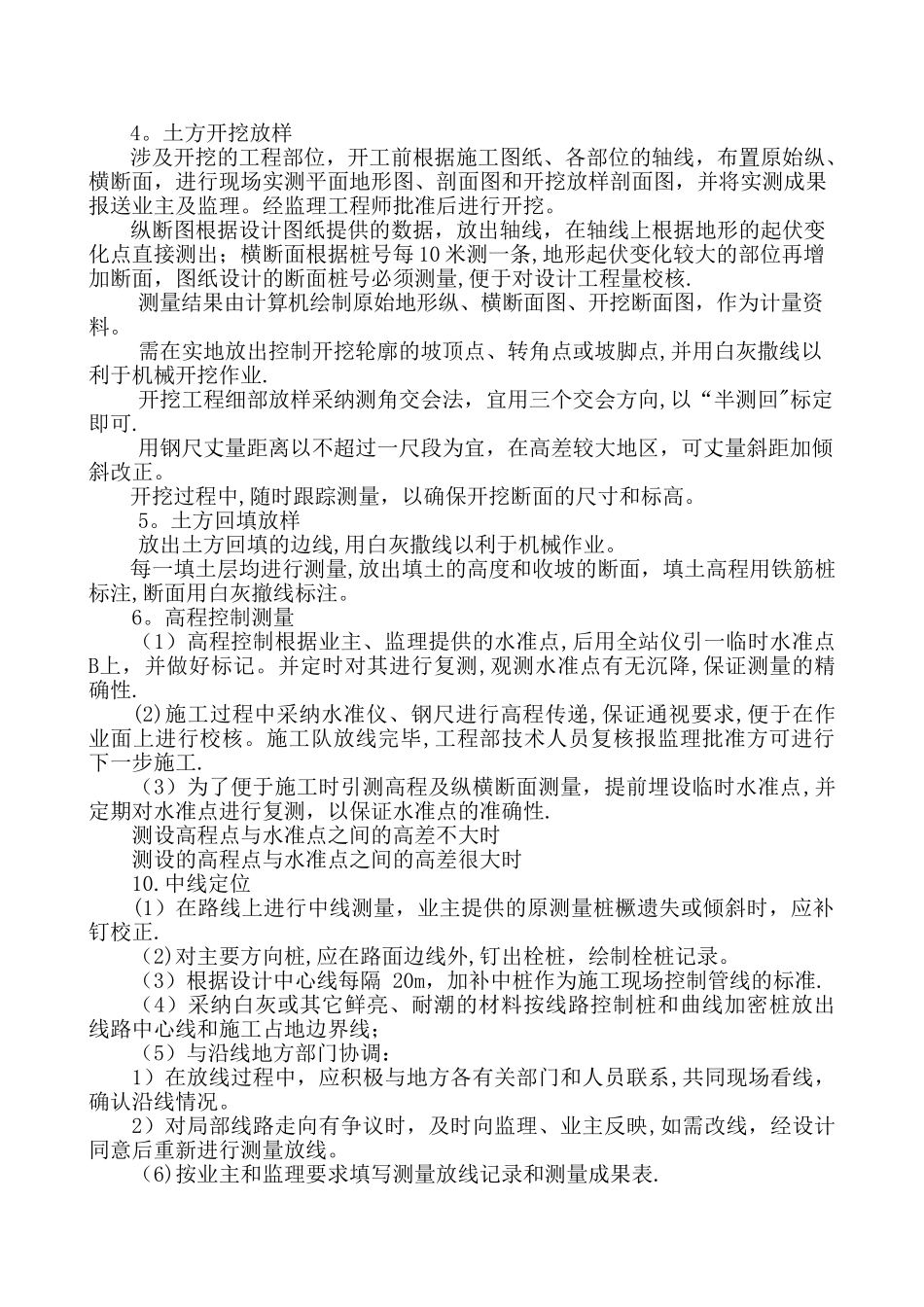

伊通满族自治县2024 年“中央统筹资金"建设项目工程放样计划和方案吉林远洋水利水电工程有限公司伊通项目部2024 年 8 月 8 日第一节 施工放样方法及控制措施一、测量程序流程框图控制网检测→施工控制网的加密→各级控制点的引测→各部位原始状态测绘→细部的测量放样→施工完成面貌的检查→重要部位的安全监测二、施工放样方法(一）施工测量放样贯穿整个施工过程，在施工程序上可以直接由等级控制点(首级及加密控制点）直接施放，也可以由细部加密的测站点来施放，根据不同精度要求以及是否方便操作来选择,重要部位直接采纳首级控制点进行放样。（二）在本工程中我单位将充分利用先进的仪器设备进行施工放样,本工程中使用的测量及检测仪器在使用之前应到具有检测资质的单位进行检测、校核,出具检测单后方可投入使用。主要采纳全站仪光电测距极坐标法进行各施工部位轮廓点点位的放样，在测距过程中，适时的考虑温度、气象等参数的改正。1。在平面放样中，仪器采纳全站仪，其标称精度为测角 2。0″,测边2mm+2ppm；放样中取平均边长 400m,垂直角 15°；测距中误差为 2.8mm。测角中误差为 2.5″，代入精度估算公式：其中：ms——测距中误差；α—-垂直角；S—-斜边长；mβ—-测角中误差.计算得 Mp=±5。55mm鉴于法律规范中规定加密控制点相对于首级控制网点的点位中误差不应大于±10mm，取其最大值,则最终放样点点位误差估算值为：M0=±=±11。4mm。计算值满足法律规范中不大于±（20～30）mm(相对于临近基本控制点）的精度要求。另：有特别要求的部位,平面定位按设计和法律规范要求执行。2.高程测量放样光电测距三角高程测量目前已广泛用于施工测量中,鉴于新增设的三维控制点已有三等高程，在平面位置测设的同时进行高程测设。放样时用全站仪进行构筑物轮廓点高程放样，其精度估算如下：其中:ms--测距中误差；α--垂直角；S——斜边长；mα—-测角中误差。计算结果 Mh=±4。74mm，同样满足法律规范要求。综上所述，采纳极坐标法，使用全站仪等同精度仪器进行本工程的施工放样测量，均能满足法律规范要求。3。施工前，承包人应在监理工程师指导下按要求对工程现状进行复测，应以监理工程师提供的测量基准点为基准，按国家测绘标准和本工程施工精度要求，测设用于工程施工的控制网,并应在收到开工通知 7 天内，将施工控制网资料报送监理工程师审批.假如有必要，可与监理工程师联合测量,经双方核签的测量成果，可直接作为计量依据.4。土...
