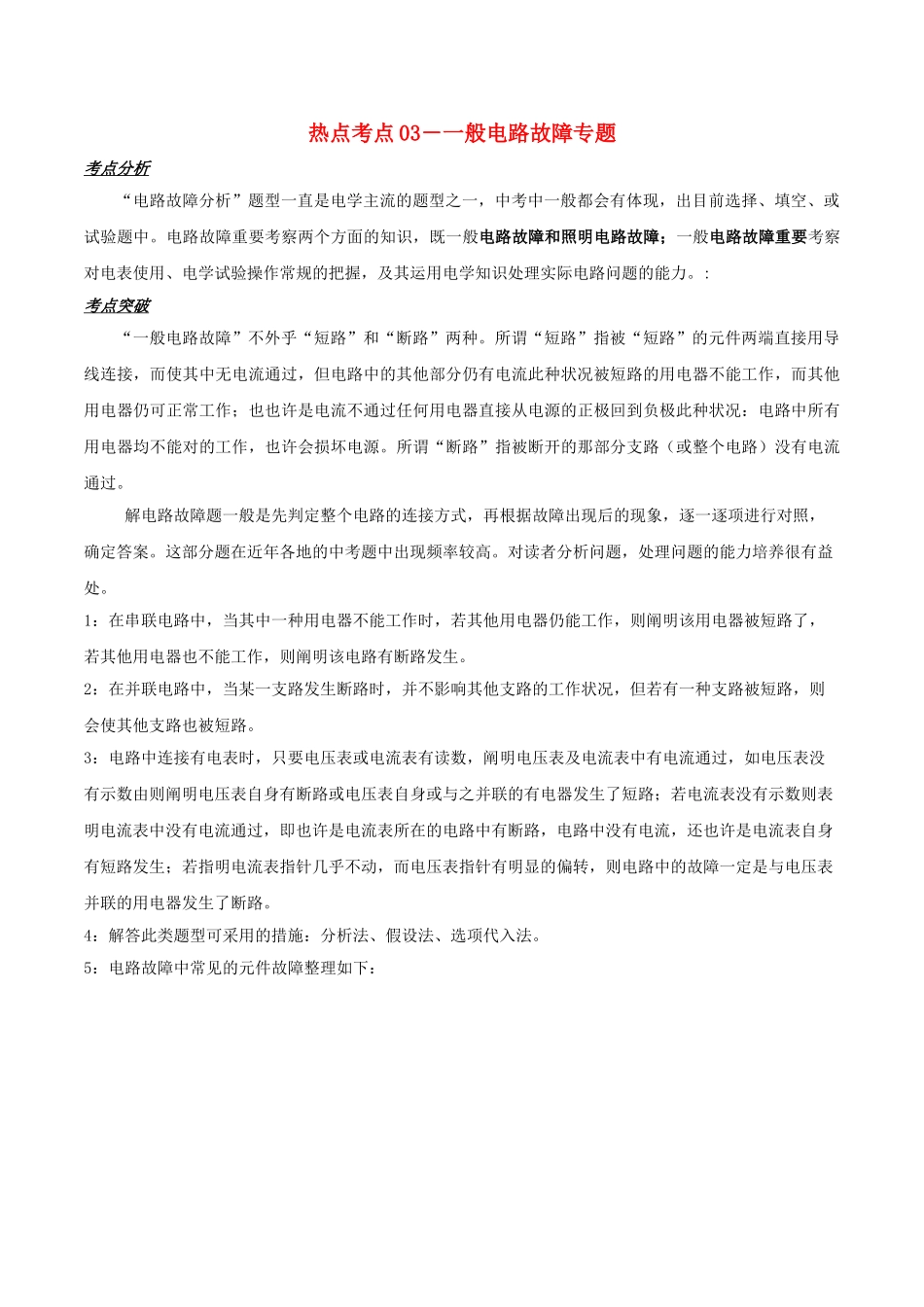

热点考点 03－一般电路故障专题考点分析“电路故障分析”题型一直是电学主流的题型之一，中考中一般都会有体现，出目前选择、填空、或试验题中。电路故障重要考察两个方面的知识，既一般电路故障和照明电路故障；一般电路故障重要考察对电表使用、电学试验操作常规的把握，及其运用电学知识处理实际电路问题的能力。:考点突破“一般电路故障”不外乎“短路”和“断路”两种。所谓“短路”指被“短路”的元件两端直接用导线连接，而使其中无电流通过，但电路中的其他部分仍有电流此种状况被短路的用电器不能工作，而其他用电器仍可正常工作；也也许是电流不通过任何用电器直接从电源的正极回到负极此种状况：电路中所有用电器均不能对的工作，也许会损坏电源。所谓“断路”指被断开的那部分支路（或整个电路）没有电流通过。解电路故障题一般是先判定整个电路的连接方式，再根据故障出现后的现象，逐一逐项进行对照，确定答案。这部分题在近年各地的中考题中出现频率较高。对读者分析问题，处理问题的能力培养很有益处。1：在串联电路中，当其中一种用电器不能工作时，若其他用电器仍能工作，则阐明该用电器被短路了，若其他用电器也不能工作，则阐明该电路有断路发生。2：在并联电路中，当某一支路发生断路时，并不影响其他支路的工作状况，但若有一种支路被短路，则会使其他支路也被短路。3：电路中连接有电表时，只要电压表或电流表有读数，阐明电压表及电流表中有电流通过，如电压表没有示数由则阐明电压表自身有断路或电压表自身或与之并联的有电器发生了短路；若电流表没有示数则表明电流表中没有电流通过，即也许是电流表所在的电路中有断路，电路中没有电流，还也许是电流表自身有短路发生；若指明电流表指针几乎不动，而电压表指针有明显的偏转，则电路中的故障一定是与电压表并联的用电器发生了断路。4：解答此类题型可采用的措施：分析法、假设法、选项代入法。5：电路故障中常见的元件故障整理如下：考点典例例 1:（湖南长沙中考）：小明同学在“探究串联电路电压规律”的试验中，按如图所示的电路图连接实物。电路故障灯泡短路原因：接线柱碰线现象：灯泡不亮断路原因接线柱接触不良灯丝烧坏（断）现象：灯泡不亮电压表短路原因：接线柱碰线现象：电压表无示数断路原因：接线柱接触不良或损坏现象：电压表无示数与用电器串联原因：与电压表并联的用电器断路现象电压表达数几乎等于电源电压电路电流几乎为 0 不能使用电器正常工作电...
