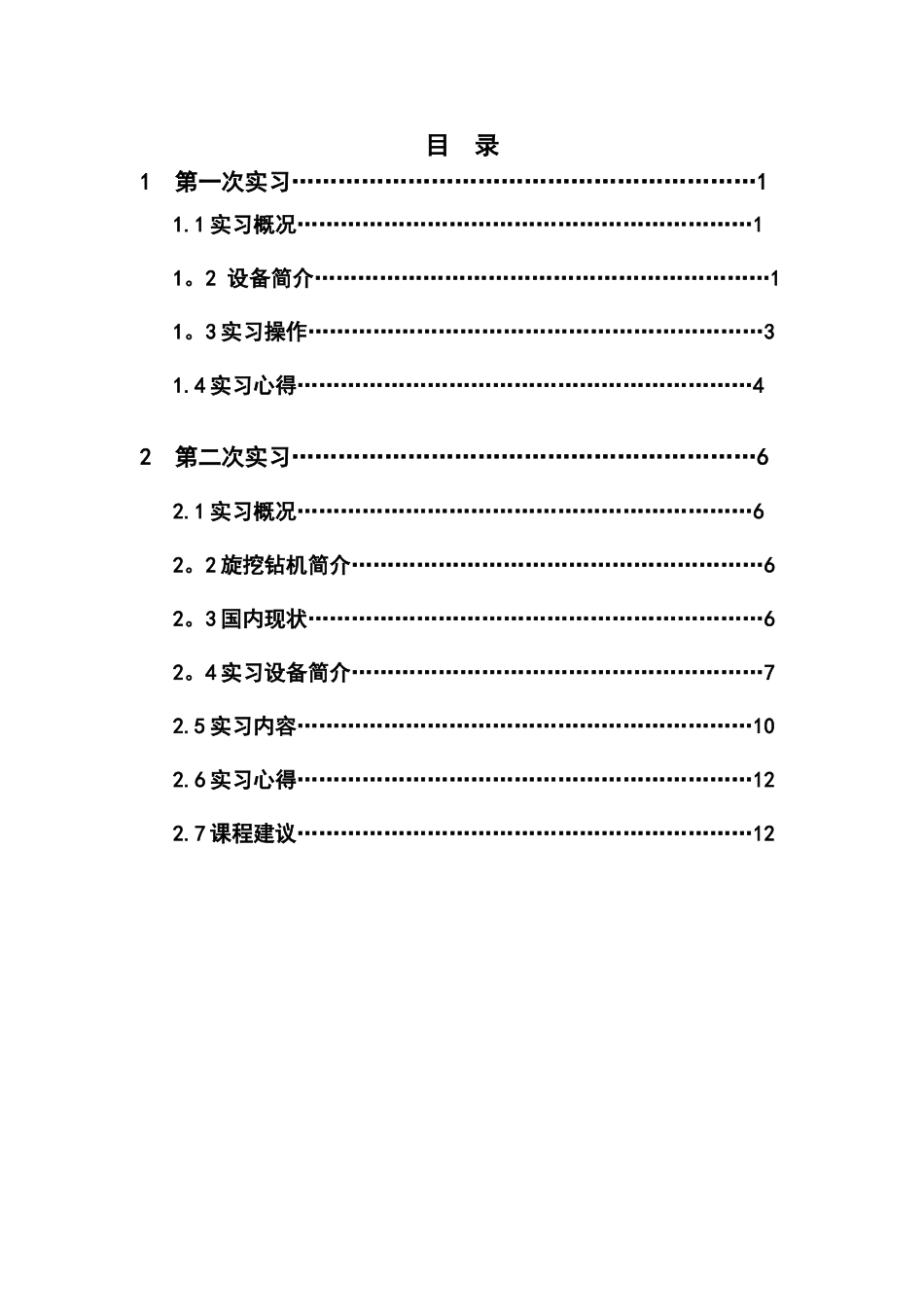

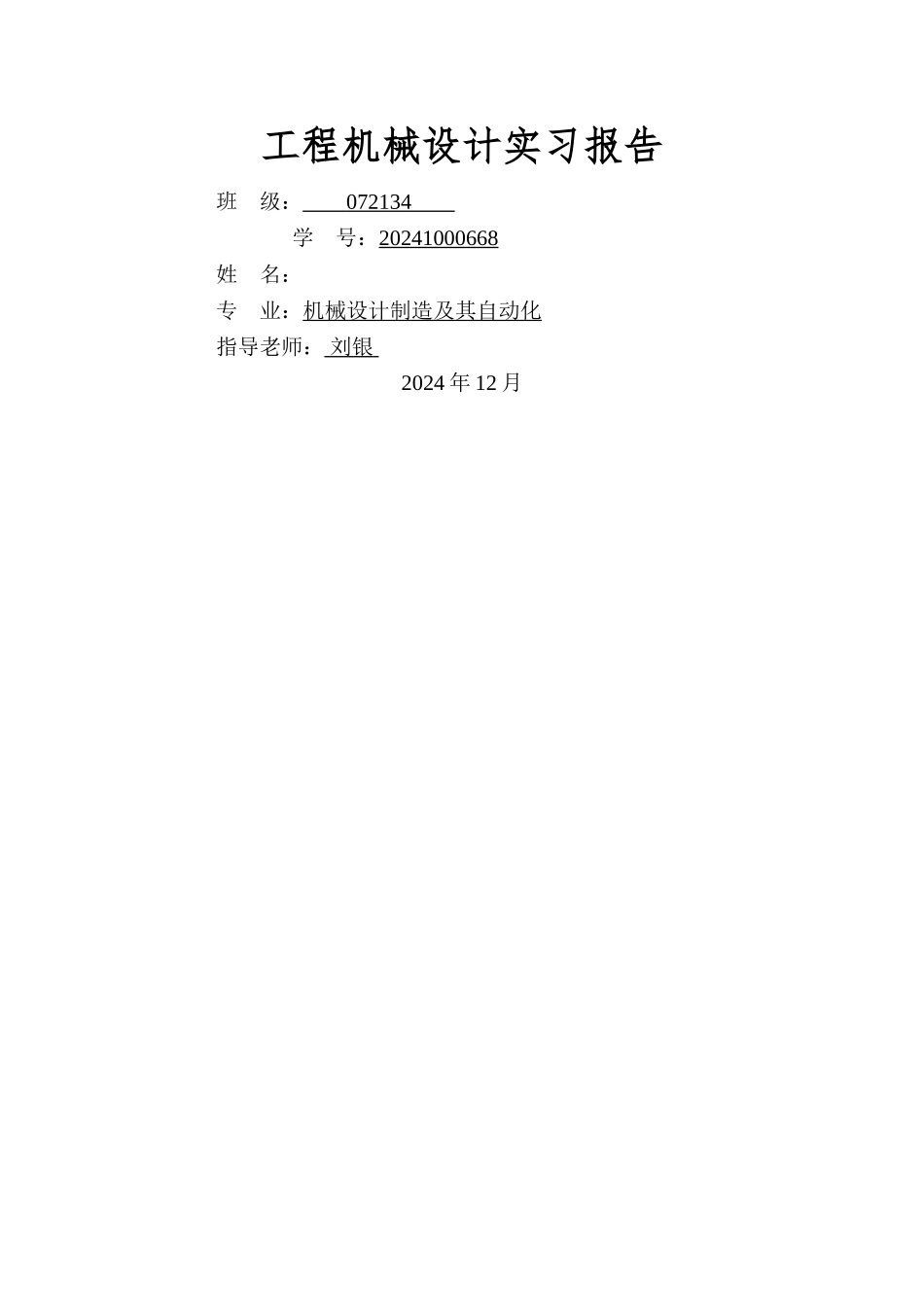

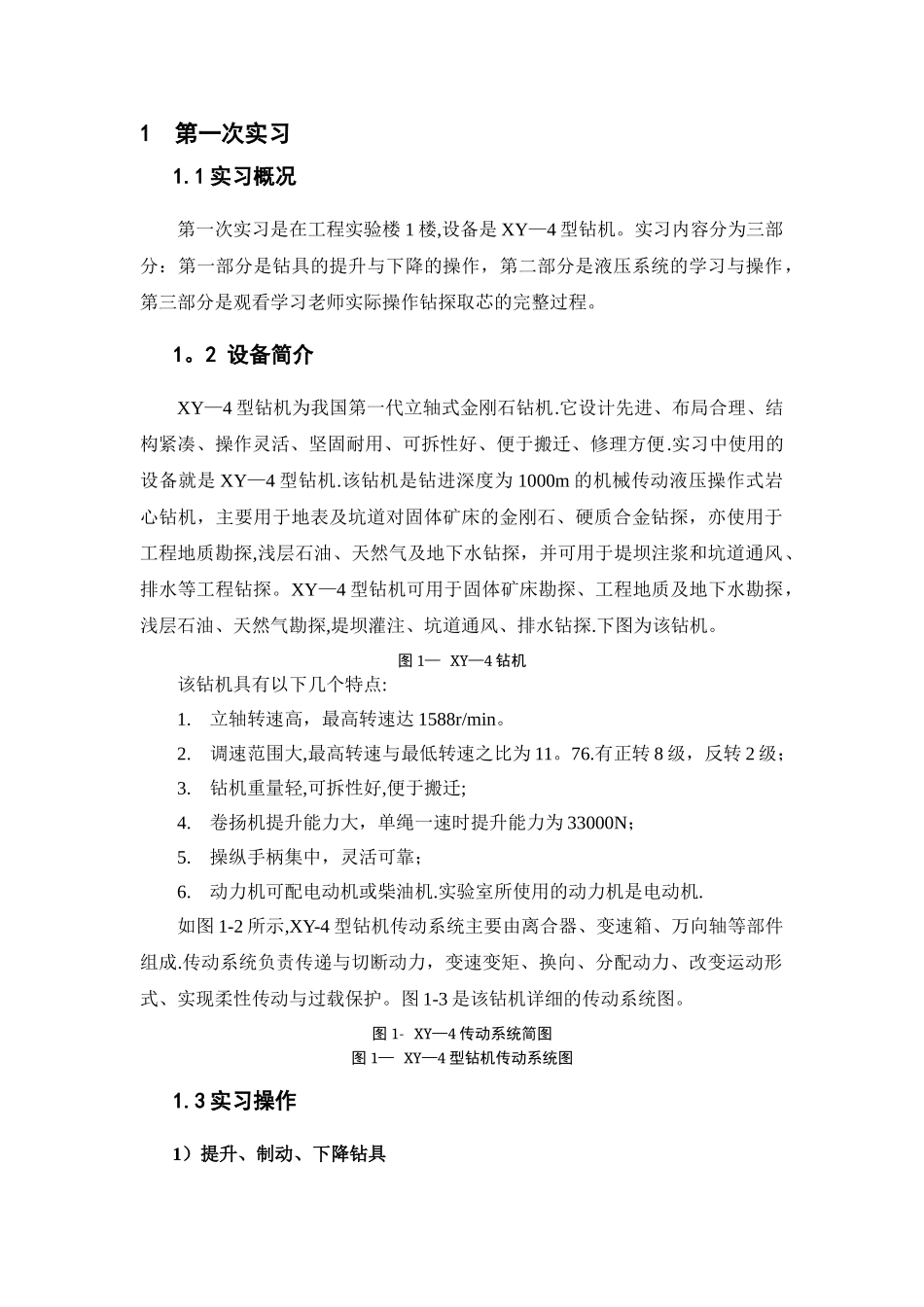

工程机械设计实习报告 班 级： 072134 学 号：20241000668 姓 名： 专 业：机械设计制造及其自动化 指导老师： 刘银 2024 年 12 月目 录1 第一次实习……………………………………………………11.1 实习概况………………………………………………………11。2 设备简介………………………………………………………11。3 实习操作………………………………………………………31.4 实习心得………………………………………………………42 第二次实习……………………………………………………62.1 实习概况………………………………………………………62。2 旋挖钻机简介…………………………………………………62。3 国内现状………………………………………………………62。4 实习设备简介…………………………………………………72.5 实习内容………………………………………………………102.6 实习心得………………………………………………………122.7 课程建议………………………………………………………121 第一次实习1.1 实习概况第一次实习是在工程实验楼 1 楼,设备是 XY—4 型钻机。实习内容分为三部分：第一部分是钻具的提升与下降的操作，第二部分是液压系统的学习与操作，第三部分是观看学习老师实际操作钻探取芯的完整过程。1。2 设备简介XY—4 型钻机为我国第一代立轴式金刚石钻机.它设计先进、布局合理、结构紧凑、操作灵活、坚固耐用、可拆性好、便于搬迁、修理方便.实习中使用的设备就是 XY—4 型钻机.该钻机是钻进深度为 1000m 的机械传动液压操作式岩心钻机，主要用于地表及坑道对固体矿床的金刚石、硬质合金钻探，亦使用于工程地质勘探,浅层石油、天然气及地下水钻探，并可用于堤坝注浆和坑道通风、排水等工程钻探。XY—4 型钻机可用于固体矿床勘探、工程地质及地下水勘探，浅层石油、天然气勘探,堤坝灌注、坑道通风、排水钻探.下图为该钻机。图 1— XY—4 钻机该钻机具有以下几个特点:1.立轴转速高，最高转速达 1588r/min。2.调速范围大,最高转速与最低转速之比为 11。76.有正转 8 级，反转 2 级；3.钻机重量轻,可拆性好,便于搬迁;4.卷扬机提升能力大，单绳一速时提升能力为 33000N；5.操纵手柄集中，灵活可靠；6.动力机可配电动机或柴油机.实验室所使用的动力机是电动机.如图 1-2 所示,XY-4 型钻机传动系统主要由离合器、变速箱、万向轴等部件组成.传动系统负责传递...
