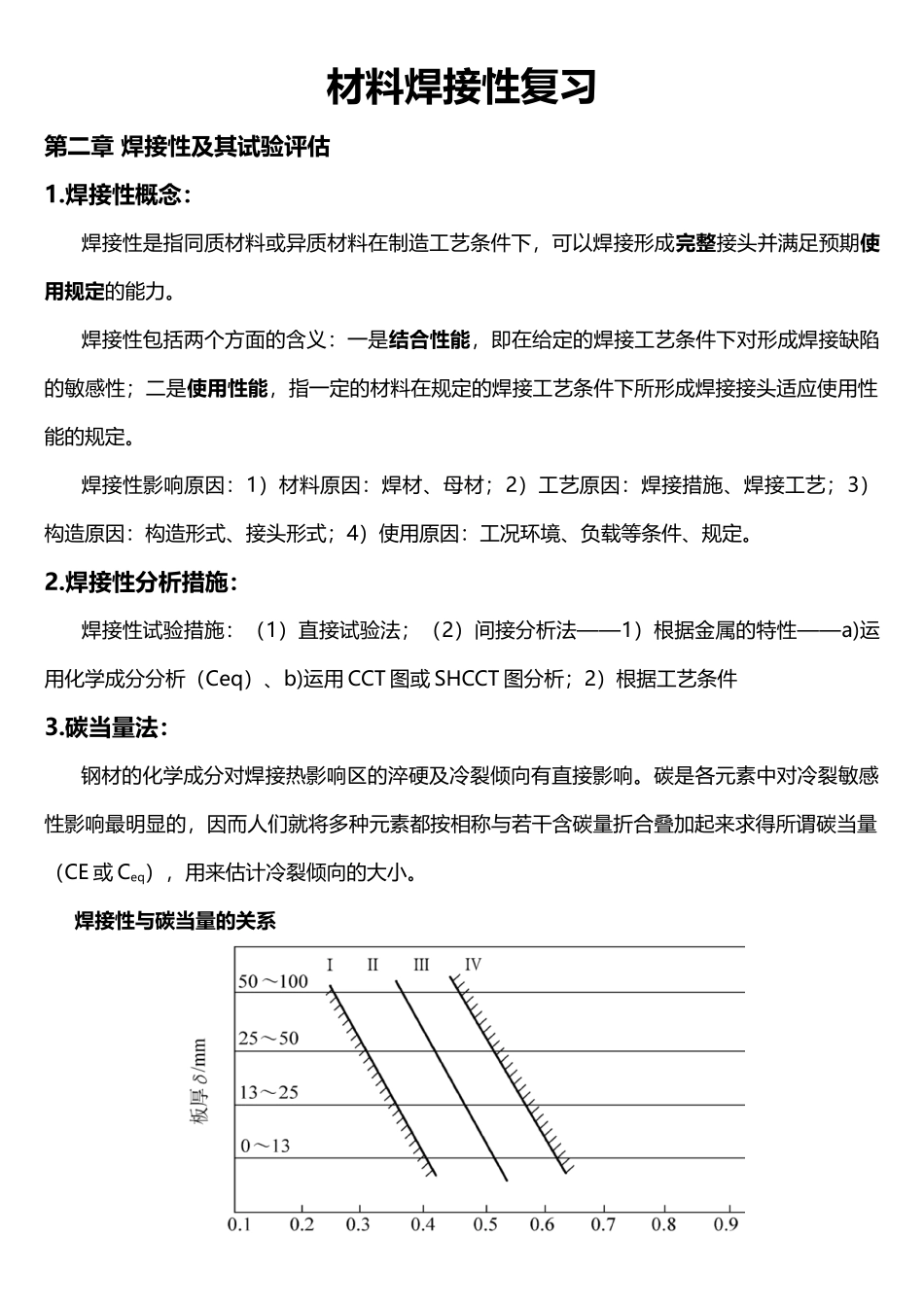

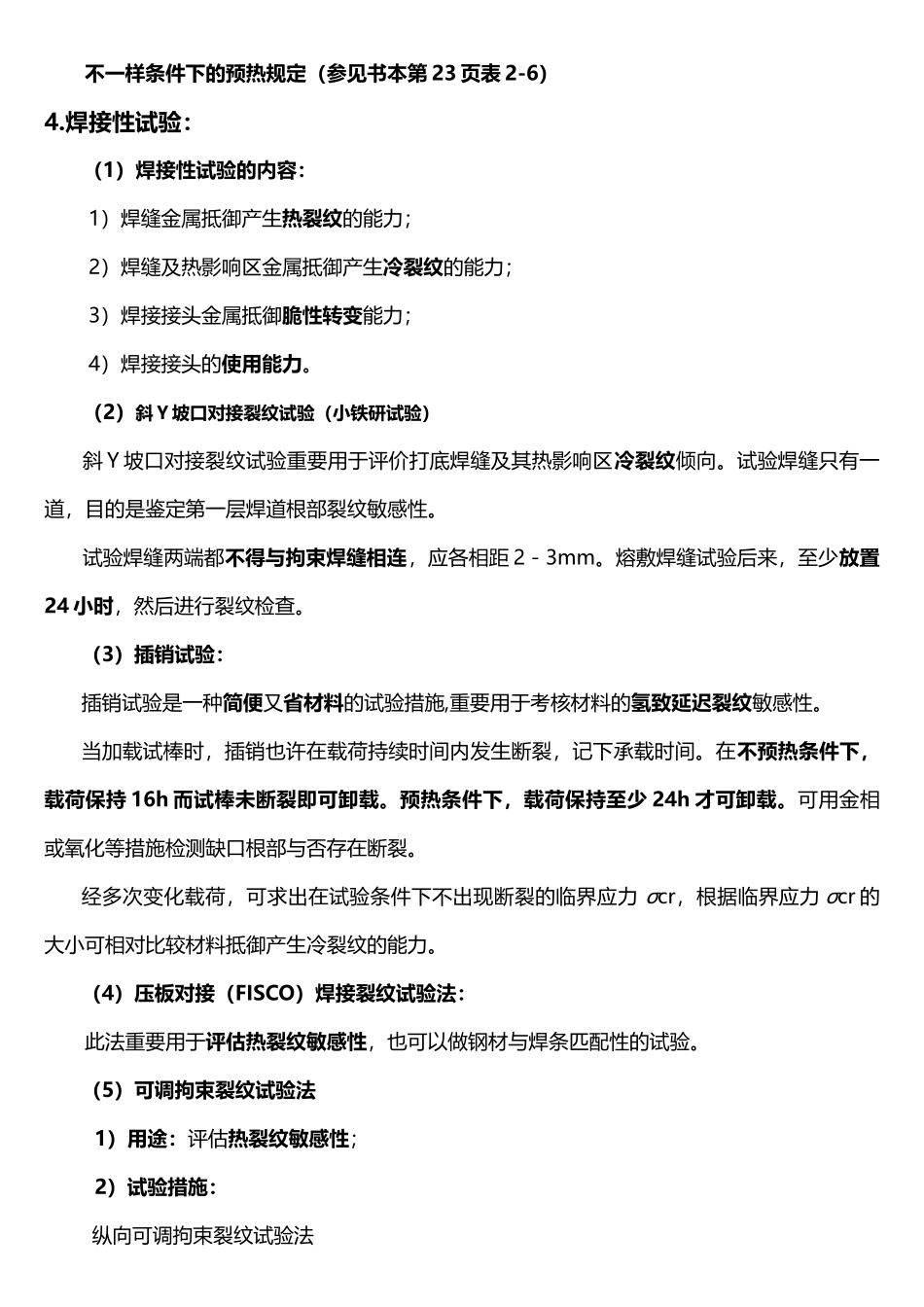

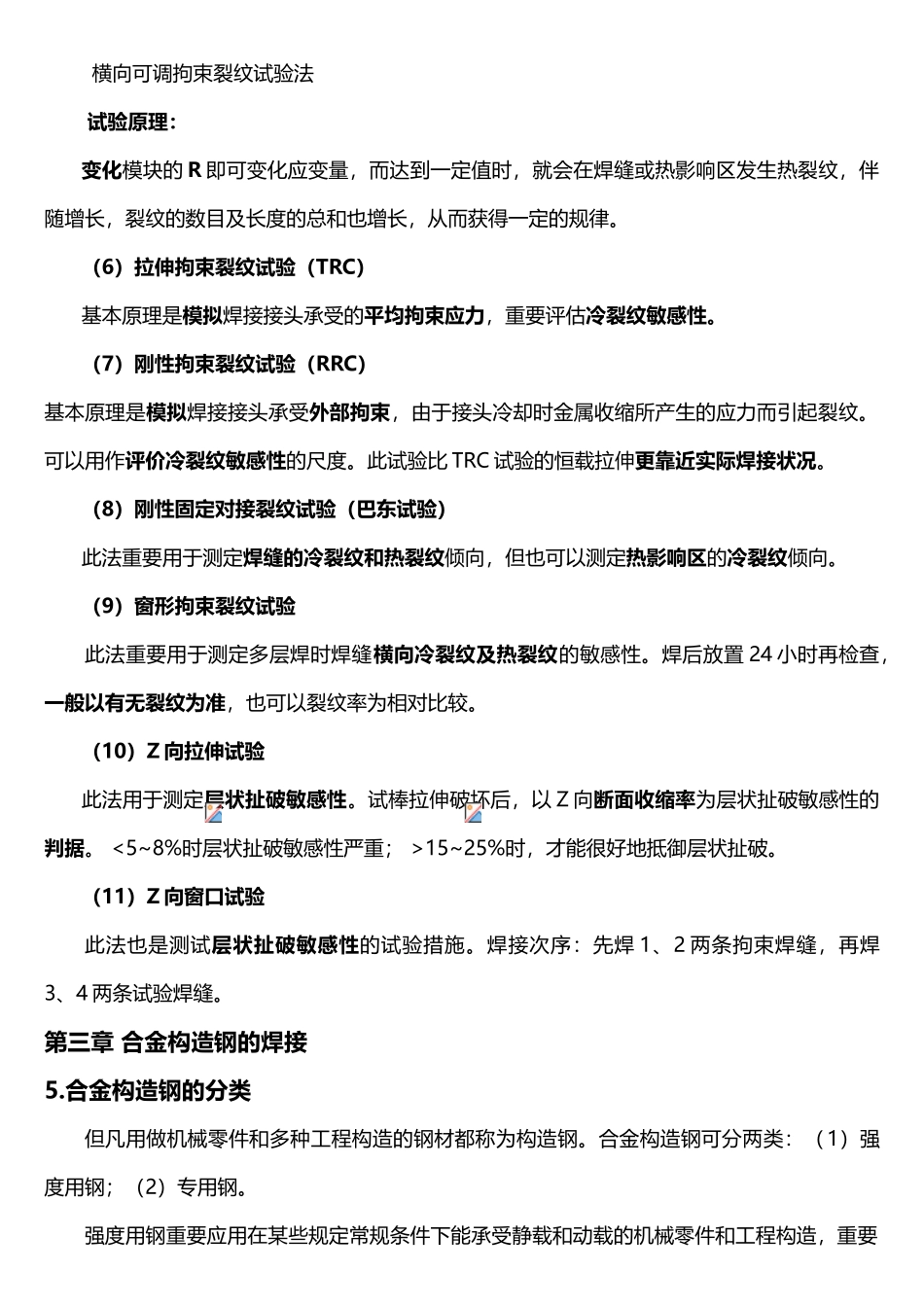

材料焊接性复习第二章 焊接性及其试验评估1.焊接性概念：焊接性是指同质材料或异质材料在制造工艺条件下，可以焊接形成完整接头并满足预期使用规定的能力。焊接性包括两个方面的含义：一是结合性能，即在给定的焊接工艺条件下对形成焊接缺陷的敏感性；二是使用性能，指一定的材料在规定的焊接工艺条件下所形成焊接接头适应使用性能的规定。焊接性影响原因：1）材料原因：焊材、母材；2）工艺原因：焊接措施、焊接工艺；3）构造原因：构造形式、接头形式；4）使用原因：工况环境、负载等条件、规定。2.焊接性分析措施：焊接性试验措施：（1）直接试验法；（2）间接分析法——1）根据金属的特性——a)运用化学成分分析（Ceq）、b)运用 CCT 图或 SHCCT 图分析；2）根据工艺条件3.碳当量法： 钢材的化学成分对焊接热影响区的淬硬及冷裂倾向有直接影响。碳是各元素中对冷裂敏感性影响最明显的，因而人们就将多种元素都按相称与若干含碳量折合叠加起来求得所谓碳当量（CE 或 Ceq），用来估计冷裂倾向的大小。焊接性与碳当量的关系不一样条件下的预热规定（参见书本第 23 页表 2-6）4.焊接性试验：（1）焊接性试验的内容： 1）焊缝金属抵御产生热裂纹的能力； 2）焊缝及热影响区金属抵御产生冷裂纹的能力； 3）焊接接头金属抵御脆性转变能力； 4）焊接接头的使用能力。 （2）斜 Y 坡口对接裂纹试验（小铁研试验）斜 Y 坡口对接裂纹试验重要用于评价打底焊缝及其热影响区冷裂纹倾向。试验焊缝只有一道，目的是鉴定第一层焊道根部裂纹敏感性。试验焊缝两端都不得与拘束焊缝相连，应各相距 2－3mm。熔敷焊缝试验后来，至少放置24 小时，然后进行裂纹检查。（3）插销试验：插销试验是一种简便又省材料的试验措施,重要用于考核材料的氢致延迟裂纹敏感性。当加载试棒时，插销也许在载荷持续时间内发生断裂，记下承载时间。在不预热条件下，载荷保持 16h 而试棒未断裂即可卸载。预热条件下，载荷保持至少 24h 才可卸载。可用金相或氧化等措施检测缺口根部与否存在断裂。经多次变化载荷，可求出在试验条件下不出现断裂的临界应力 σcr，根据临界应力 σcr 的大小可相对比较材料抵御产生冷裂纹的能力。 （4）压板对接（FISCO）焊接裂纹试验法：此法重要用于评估热裂纹敏感性，也可以做钢材与焊条匹配性的试验。（5）可调拘束裂纹试验法1）用途：评估热裂纹敏感性；2）试验措施： 纵向可调拘束裂纹试验法 横向可调拘束裂纹试验法 ...
