工程热力学-湿空气

工程热力学-湿空气_第1页
1/8
工程热力学-湿空气_第2页
2/8
工程热力学-湿空气_第3页
3/8

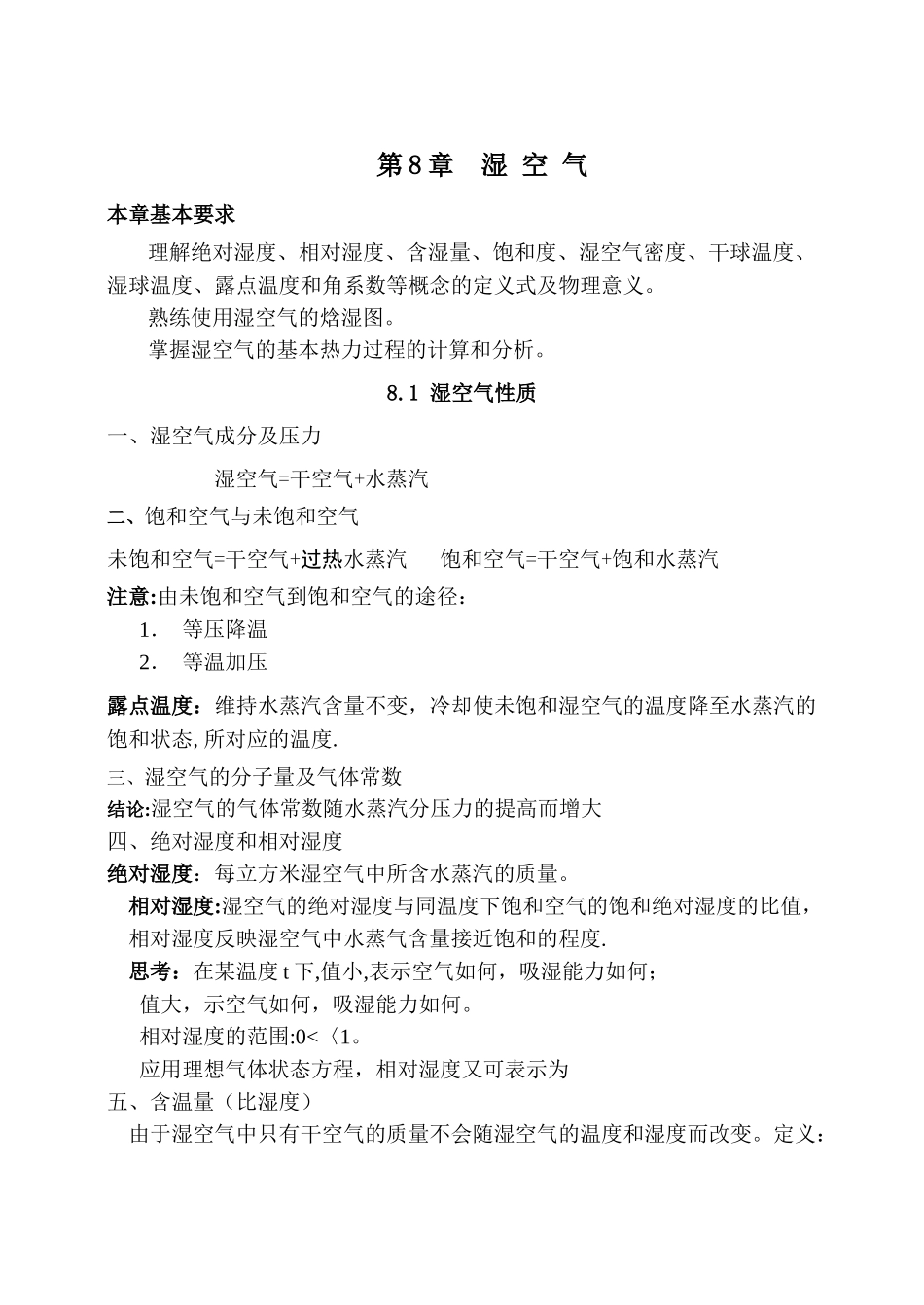

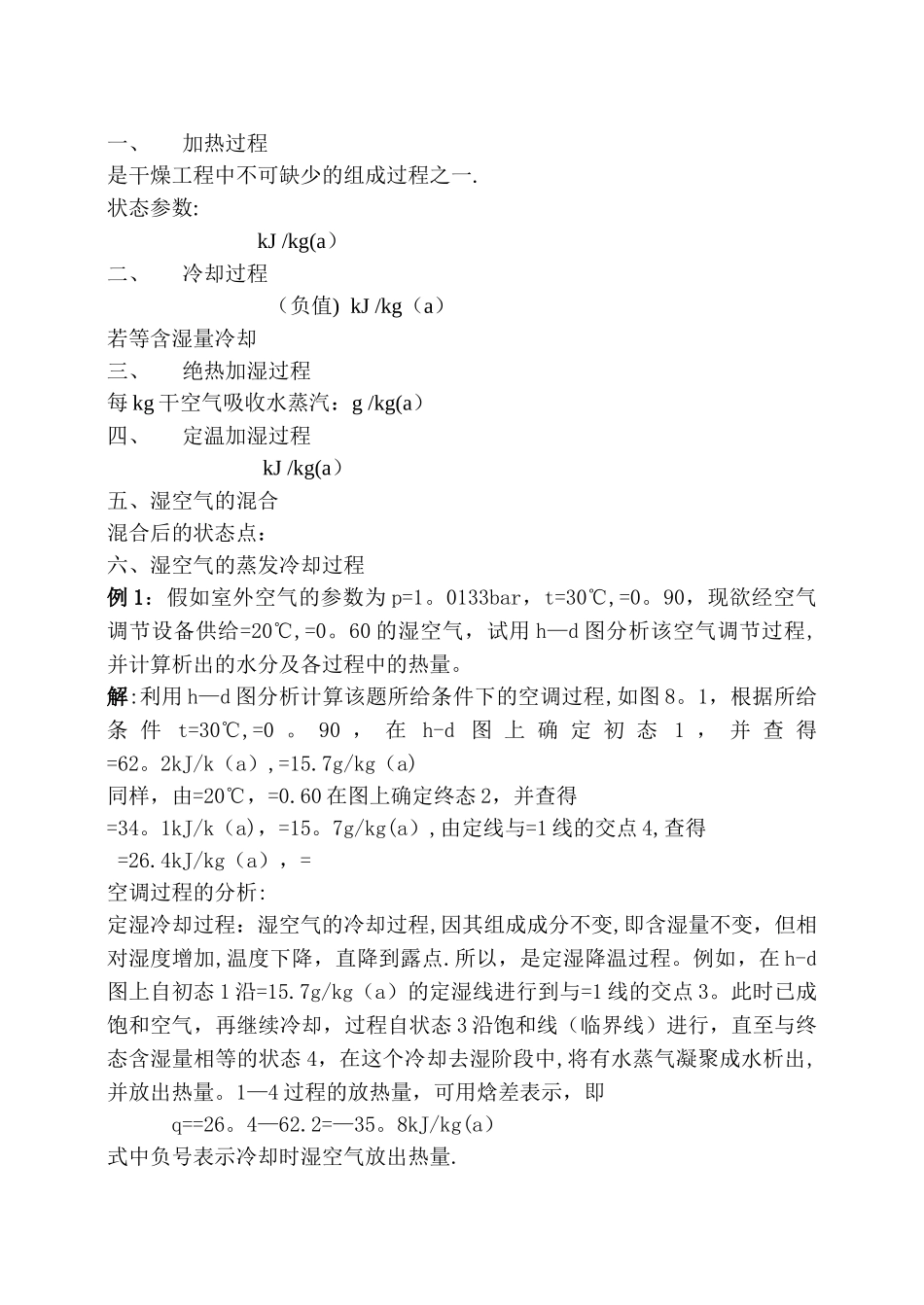

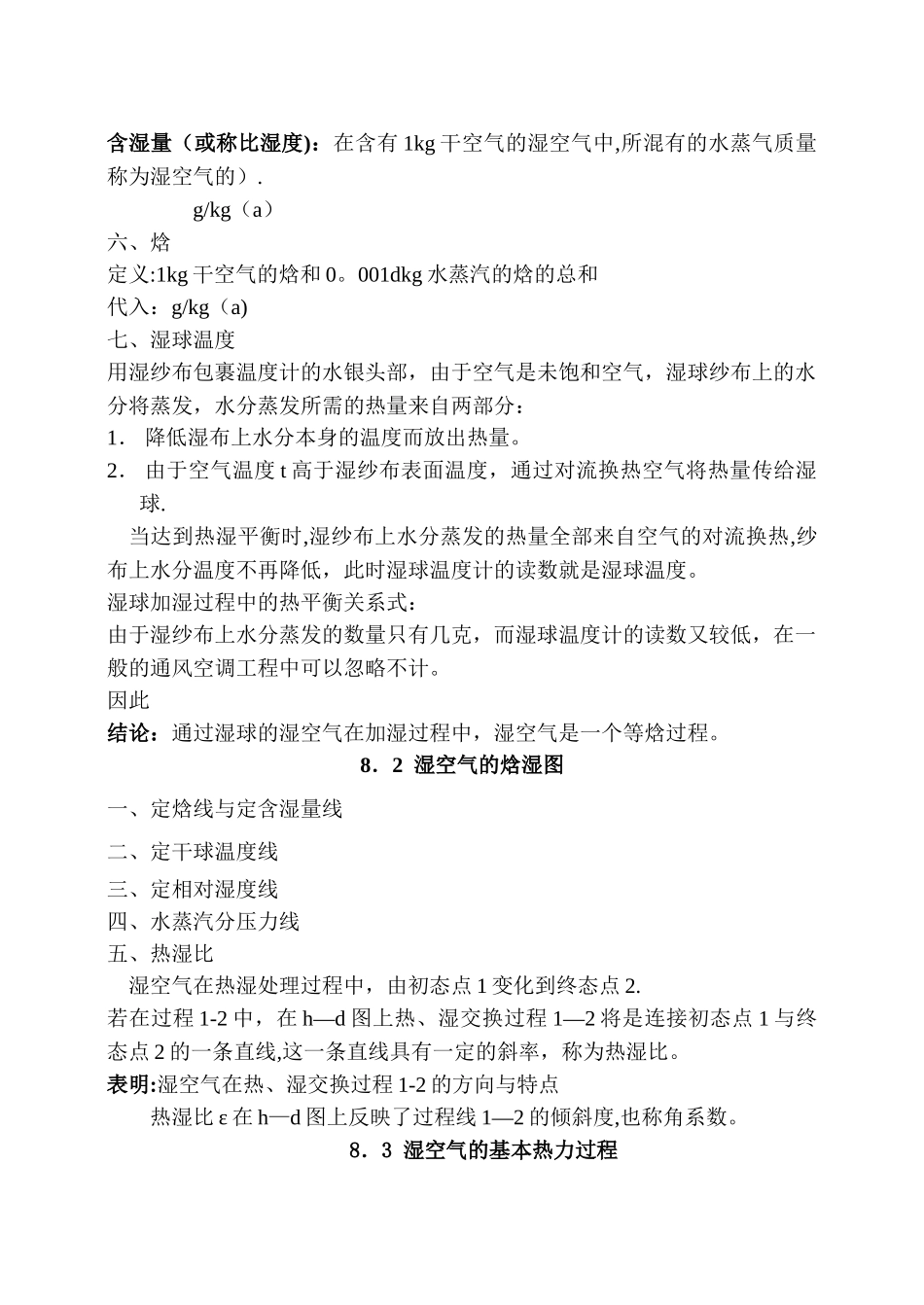

第 8 章 湿 空 气本章基本要求理解绝对湿度、相对湿度、含湿量、饱和度、湿空气密度、干球温度、湿球温度、露点温度和角系数等概念的定义式及物理意义。熟练使用湿空气的焓湿图。掌握湿空气的基本热力过程的计算和分析。8.1 湿空气性质一、湿空气成分及压力湿空气=干空气+水蒸汽二、饱和空气与未饱和空气未饱和空气=干空气+过热水蒸汽 饱和空气=干空气+饱和水蒸汽注意:由未饱和空气到饱和空气的途径:1. 等压降温2. 等温加压露点温度:维持水蒸汽含量不变,冷却使未饱和湿空气的温度降至水蒸汽的饱和状态,所对应的温度.三、湿空气的分子量及气体常数结论:湿空气的气体常数随水蒸汽分压力的提高而增大四、绝对湿度和相对湿度绝对湿度:每立方米湿空气中所含水蒸汽的质量。 相对湿度:湿空气的绝对湿度与同温度下饱和空气的饱和绝对湿度的比值,相对湿度反映湿空气中水蒸气含量接近饱和的程度.思考:在某温度 t 下,值小,表示空气如何,吸湿能力如何;值大,示空气如何,吸湿能力如何。相对湿度的范围:0<〈1。应用理想气体状态方程,相对湿度又可表示为五、含温量(比湿度)由于湿空气中只有干空气的质量不会随湿空气的温度和湿度而改变。定义:含湿量(或称比湿度):在含有 1kg 干空气的湿空气中,所混有的水蒸气质量称为湿空气的).g/kg(a)六、焓定义:1kg 干空气的焓和 0。001dkg 水蒸汽的焓的总和代入:g/kg(a)七、湿球温度用湿纱布包裹温度计的水银头部,由于空气是未饱和空气,湿球纱布上的水分将蒸发,水分蒸发所需的热量来自两部分:1. 降低湿布上水分本身的温度而放出热量。2. 由于空气温度 t 高于湿纱布表面温度,通过对流换热空气将热量传给湿球.当达到热湿平衡时,湿纱布上水分蒸发的热量全部来自空气的对流换热,纱布上水分温度不再降低,此时湿球温度计的读数就是湿球温度。湿球加湿过程中的热平衡关系式:由于湿纱布上水分蒸发的数量只有几克,而湿球温度计的读数又较低,在一般的通风空调工程中可以忽略不计。因此 结论:通过湿球的湿空气在加湿过程中,湿空气是一个等焓过程。8.2 湿空气的焓湿图一、定焓线与定含湿量线二、定干球温度线三、定相对湿度线四、水蒸汽分压力线五、热湿比湿空气在热湿处理过程中,由初态点 1 变化到终态点 2.若在过程 1-2 中,在 h—d 图上热、湿交换过程 1—2 将是连接初态点 1 与终态点 2 的一条直线,这一条直线具有一定的斜率,称为热湿比。表明:湿空气在热、...
