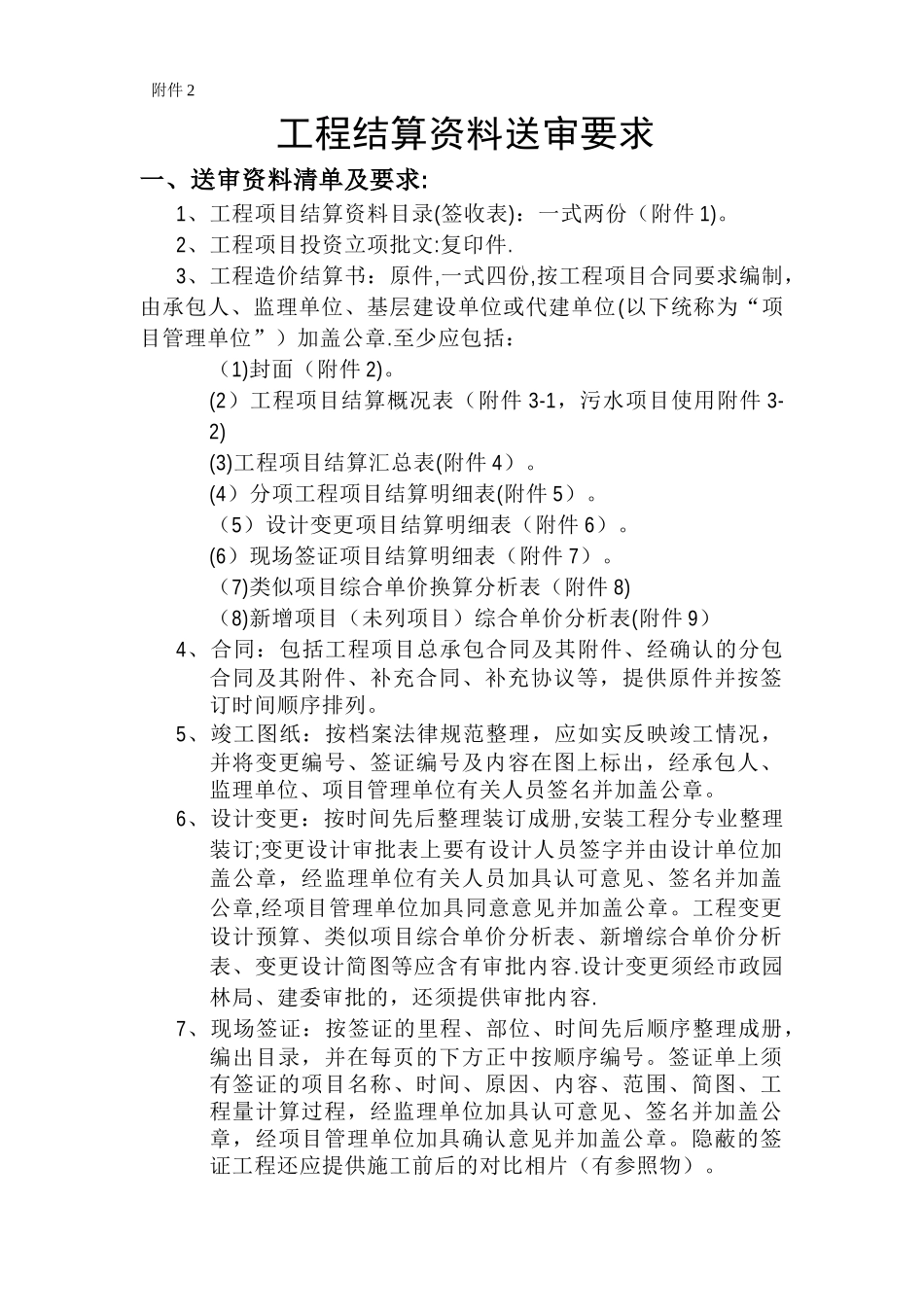

工程结算资料送审要求一、送审资料清单及要求:1、工程项目结算资料目录(签收表):一式两份(附件 1)
2、工程项目投资立项批文:复印件
3、工程造价结算书:原件,一式四份,按工程项目合同要求编制,由承包人、监理单位、基层建设单位或代建单位(以下统称为“项目管理单位”)加盖公章
至少应包括:(1)封面(附件 2)
(2)工程项目结算概况表(附件 3-1,污水项目使用附件 3-2)(3)工程项目结算汇总表(附件 4)
(4)分项工程项目结算明细表(附件 5)
(5)设计变更项目结算明细表(附件 6)
(6)现场签证项目结算明细表(附件 7)
(7)类似项目综合单价换算分析表(附件 8)(8)新增项目(未列项目)综合单价分析表(附件 9)4、合同:包括工程项目总承包合同及其附件、经确认的分包合同及其附件、补充合同、补充协议等,提供原件并按签订时间顺序排列
5、竣工图纸:按档案法律规范整理,应如实反映竣工情况,并将变更编号、签证编号及内容在图上标出,经承包人、监理单位、项目管理单位有关人员签名并加盖公章
6、设计变更:按时间先后整理装订成册,安装工程分专业整理装订;变更设计审批表上要有设计人员签字并由设计单位加盖公章,经监理单位有关人员加具认可意见、签名并加盖公章,经项目管理单位加具同意意见并加盖公章
工程变更设计预算、类似项目综合单价分析表、新增综合单价分析表、变更设计简图等应含有审批内容
设计变更须经市政园林局、建委审批的,还须提供审批内容
7、现场签证:按签证的里程、部位、时间先后顺序整理成册,编出目录,并在每页的下方正中按顺序编号
签证单上须有签证的项目名称、时间、原因、内容、范围、简图、工程量计算过程,经监理单位加具认可意见、签名并加盖公章,经项目管理单位加具确认意见并加盖公章
隐蔽的签证工程还应提供施工前后的对比相片(有参照物)
附件 28、招标文件:包括投标须知、合同
