机械设计中轴的刚度计算

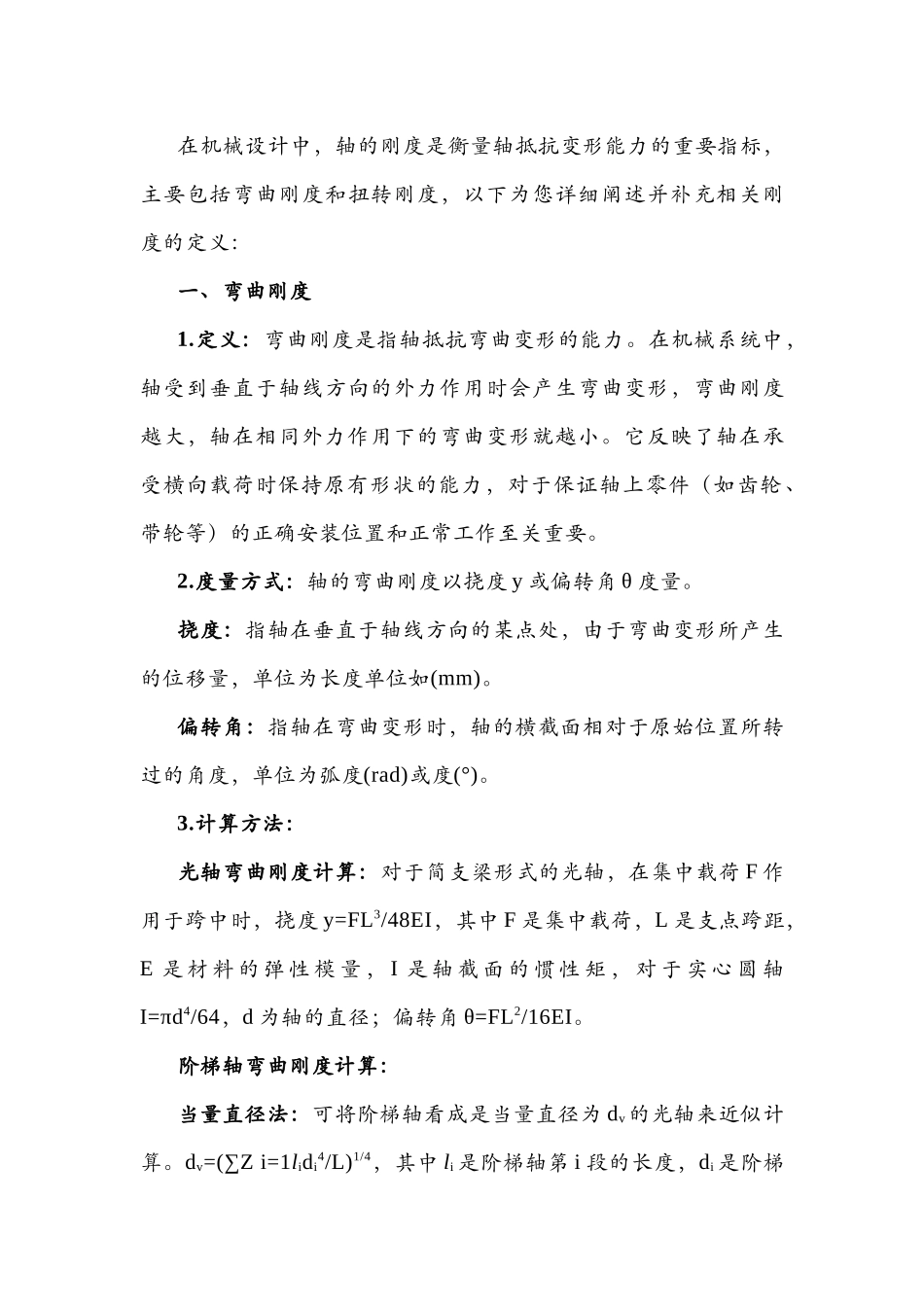

在机械设计中，轴的刚度是衡量轴抵抗变形能力的重要指标，主要包括弯曲刚度和扭转刚度，以下为您详细阐述并补充相关刚度的定义：一、弯曲刚度1.定义：弯曲刚度是指轴抵抗弯曲变形的能力。在机械系统中，轴受到垂直于轴线方向的外力作用时会产生弯曲变形，弯曲刚度越大，轴在相同外力作用下的弯曲变形就越小。它反映了轴在承受横向载荷时保持原有形状的能力，对于保证轴上零件（如齿轮 、带轮等）的正确安装位置和正常工作至关重要。2.度量方式：轴的弯曲刚度以挠度 y 或偏转角 θ 度量。挠度：指轴在垂直于轴线方向的某点处，由于弯曲变形所产生的位移量，单位为长度单位如(mm)。偏转角：指轴在弯曲变形时，轴的横截面相对于原始位置所转过的角度，单位为弧度(rad)或度(°)。3.计算方法：光轴弯曲刚度计算：对于简支梁形式的光轴，在集中载荷 F 作用于跨中时，挠度 y=FL3/48EI，其中 F 是集中载荷，L 是支点跨距，E 是 材 料 的 弹 性 模 量 ， I 是 轴 截 面 的 惯 性 矩 ， 对 于 实 心 圆 轴I=πd4/64，d 为轴的直径；偏转角 θ=FL2/16EI。阶梯轴弯曲刚度计算：当量直径法：可将阶梯轴看成是当量直径为 dv的光轴来近似计算。dv=(∑Z i=1lidi4/L)1/4，其中 li 是阶梯轴第 i 段的长度，di 是阶梯轴第 i 段的直径，L 是阶梯轴的计算长度，Z 是阶梯轴计算长度内的轴段数。计算出 dv后，再按光轴的公式计算挠度和偏转角。变形能法：根据材料力学的能量原理，通过计算轴的变形能来确定轴的弯曲变形。对于复杂受力情况的阶梯轴，可将轴分成若干段，计算每段的变形能，然后根据变形协调条件求解轴的挠度和偏转角。二、扭转刚度1.定义：扭转刚度是指轴抵抗扭转变形的能力。当轴受到绕轴线方向的扭矩作用时，会产生扭转变形，扭转刚度表征了轴在这种情况下抵抗变形的特性。它对于保证轴准确传递扭矩，以及轴上零件（如联轴器、离合器等）的正常工作起着关键作用。2.度量方式：轴的扭转变形用每米长的扭转角 ψ 来度量，单位为度每米°/m。3.计算方法：钢制实心等直径轴：ψ=32Tl/Gπd4×180/π（单位为°/m，其中 T是轴传递的扭矩，l 是轴受转矩作用的长度，G 是材料的切变模量，对于钢材，G=80000MPa 左右，d 是轴的直径。钢制阶梯轴：ψ= ∑n i=1Tli/GJpi×180/π，其中 Jpi 是第 i 段轴的极惯性矩，li 是第 i 段轴受扭的长度。对于实心圆轴 Jp=πd4/32，对于空心圆轴 Jp=π(D4-d4...
