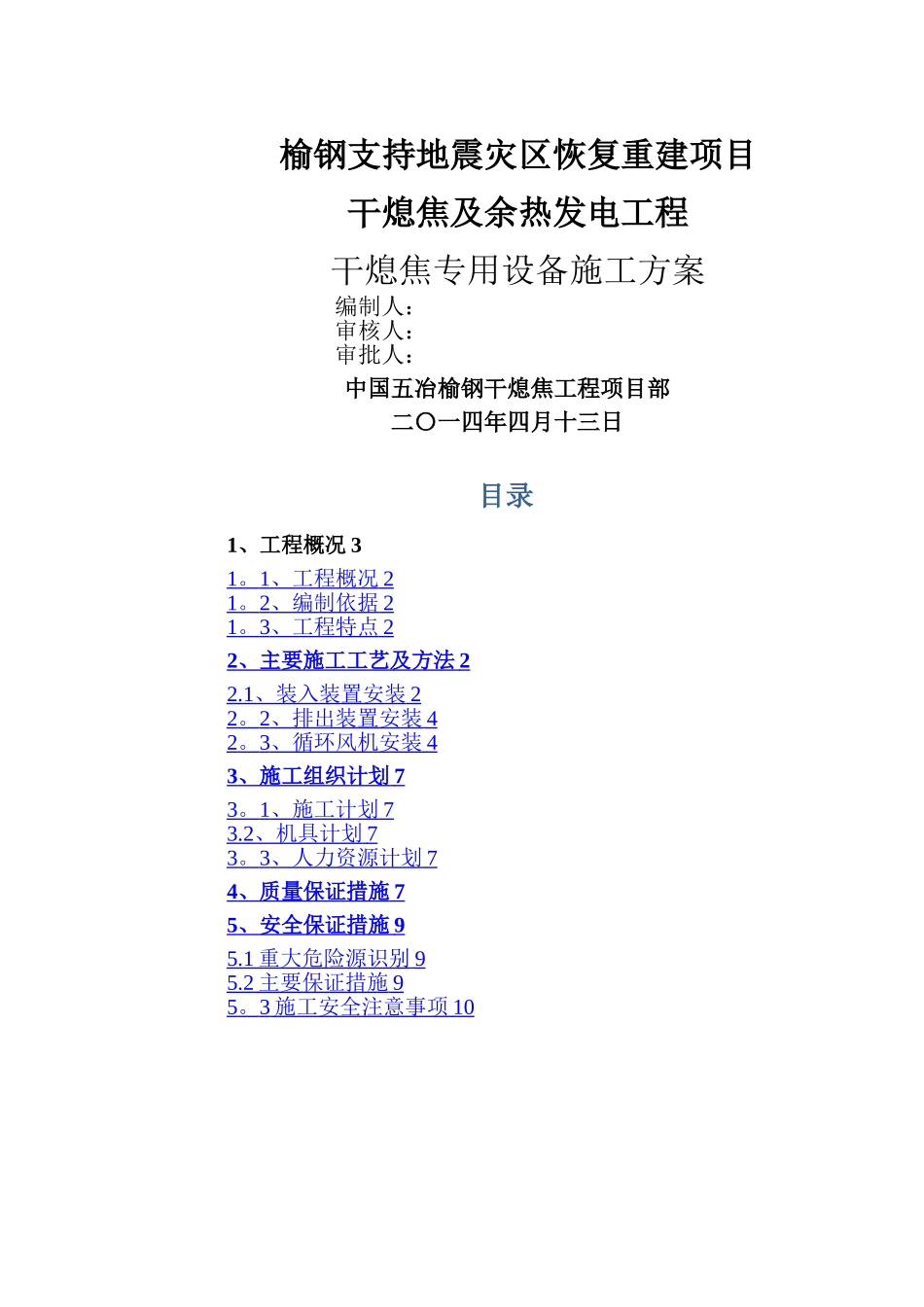

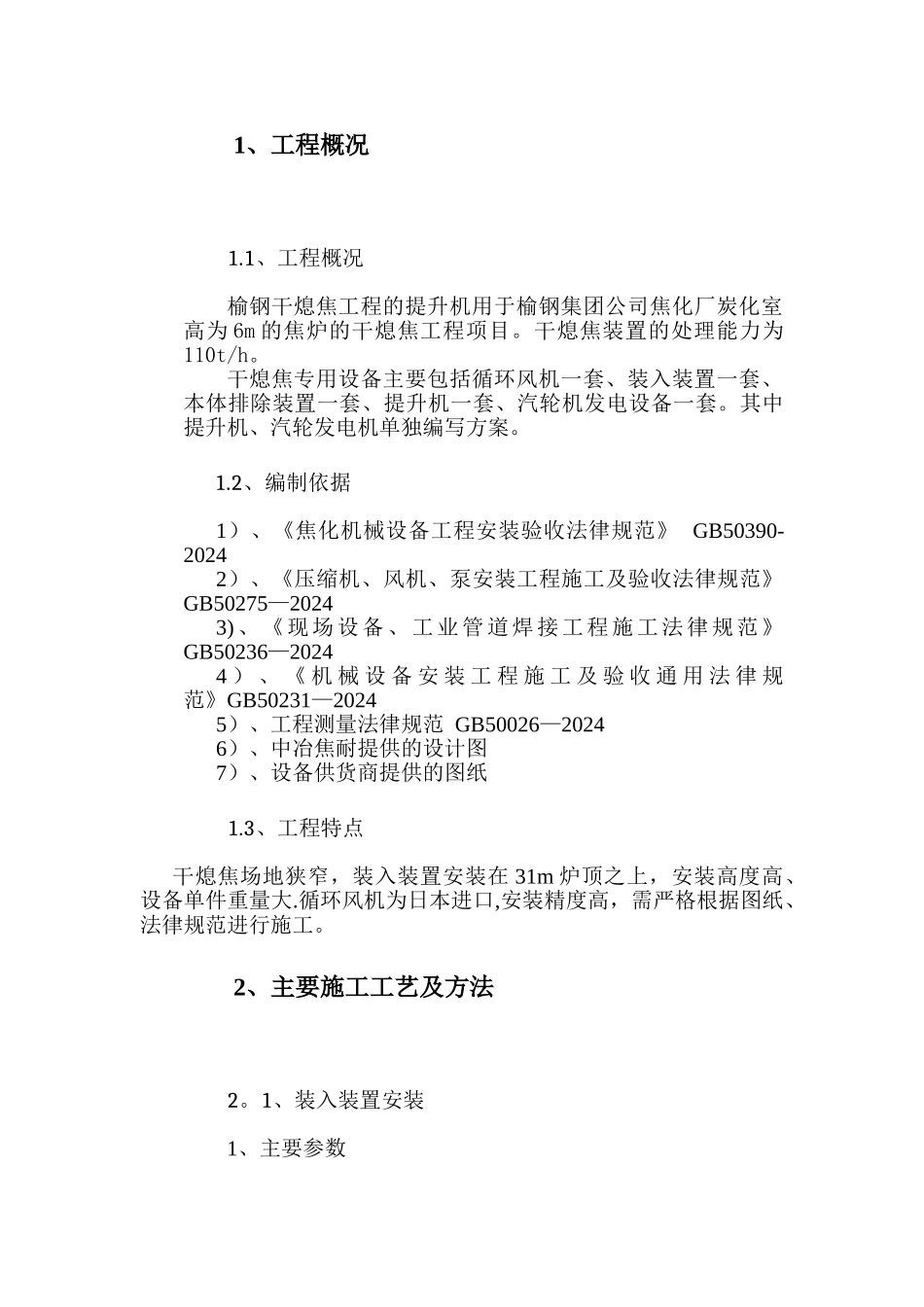

榆钢支持地震灾区恢复重建项目干熄焦及余热发电工程干熄焦专用设备施工方案编制人:审核人:审批人:中国五冶榆钢干熄焦工程项目部二〇一四年四月十三日 目录1、工程概况 31 。 1 、工程概况 2 1 。 2 、编制依据 2 1 。 3 、工程特点 2 2 、主要施工工艺及方法 2 2.1 、装入装置安装 2 2 。 2 、排出装置安装 4 2 。 3 、循环风机安装 4 3 、施工组织计划 7 3 。 1 、施工计划 7 3.2 、机具计划 7 3 。 3 、人力资源计划 7 4 、质量保证措施 7 5 、安全保证措施 9 5.1 重大危险源识别 9 5.2 主要保证措施 9 5 。 3 施工安全注意事项 10 1、工程概况1.1、工程概况榆钢干熄焦工程的提升机用于榆钢集团公司焦化厂炭化室高为 6m 的焦炉的干熄焦工程项目。干熄焦装置的处理能力为110t/h。干熄焦专用设备主要包括循环风机一套、装入装置一套、本体排除装置一套、提升机一套、汽轮机发电设备一套。其中提升机、汽轮发电机单独编写方案。1.2、编制依据1)、《焦化机械设备工程安装验收法律规范》 GB50390-20242)、《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275—20243)、《现场设备、工业管道焊接工程施工法律规范》 GB50236—20244 ) 、 《 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 法 律 规范》GB50231—20245)、工程测量法律规范 GB50026—20246)、中冶焦耐提供的设计图7)、设备供货商提供的图纸1.3、工程特点干熄焦场地狭窄,装入装置安装在 31m 炉顶之上,安装高度高、设备单件重量大.循环风机为日本进口,安装精度高,需严格根据图纸、法律规范进行施工。2、主要施工工艺及方法2。1、装入装置安装1、主要参数装入装置型式带料钟料斗台车与炉盖台车联动式小时装料次数8 次/小时行走台车轨距 4150mm移动距离 3400mm行走时间 ≤24s装入装置安装应在提升机安装完成后进行。2、放线及专业中间交接(1)、根据土建提供的基础标高点引测到 31.26m 平台,在梁或柱上画出标高点备查。对支座的标高、轴线等进行复测划线,核查是否下一道工序要求.装入装置安装的允许偏差如下装入装置底座轨道纵横中心线3。0mm拉钢丝,钢尺量纵向高差3。0mm水准仪测量统一截面高差5。0mm水准仪测量熄焦槽入口水封槽纵横中心线3.0mm拉钢丝,钢尺量标高±5。0mm水准仪测量上口高差2.0水准仪测量(2)、根据炉窑砌筑中心线确定纵横中心线,焊接支架固...
