干熄焦除尘设备技术方案

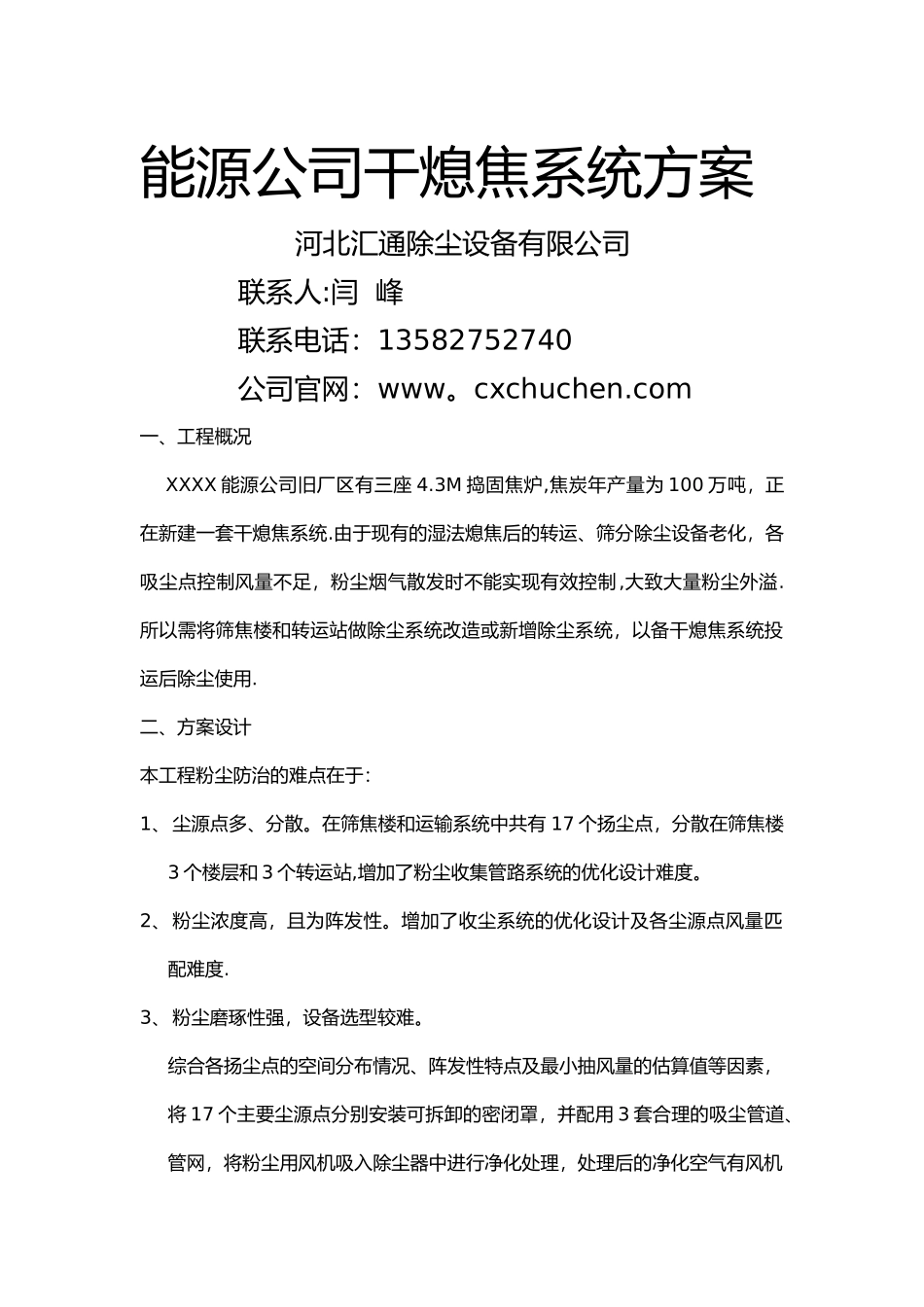

能源公司干熄焦系统方案河北汇通除尘设备有限公司 联系人:闫 峰 联系电话：13582752740 公司官网：www。cxchuchen.com一、工程概况 XXXX 能源公司旧厂区有三座 4.3M 捣固焦炉,焦炭年产量为 100 万吨，正在新建一套干熄焦系统.由于现有的湿法熄焦后的转运、筛分除尘设备老化，各吸尘点控制风量不足，粉尘烟气散发时不能实现有效控制,大致大量粉尘外溢.所以需将筛焦楼和转运站做除尘系统改造或新增除尘系统，以备干熄焦系统投运后除尘使用.二、方案设计本工程粉尘防治的难点在于：1、尘源点多、分散。在筛焦楼和运输系统中共有 17 个扬尘点，分散在筛焦楼3 个楼层和 3 个转运站,增加了粉尘收集管路系统的优化设计难度。2、粉尘浓度高，且为阵发性。增加了收尘系统的优化设计及各尘源点风量匹配难度.3、粉尘磨琢性强，设备选型较难。综合各扬尘点的空间分布情况、阵发性特点及最小抽风量的估算值等因素，将 17 个主要尘源点分别安装可拆卸的密闭罩，并配用 3 套合理的吸尘管道、管网，将粉尘用风机吸入除尘器中进行净化处理，处理后的净化空气有风机通过烟囱排入大气。（一)主要的工作内容有:1、在筛焦楼顶部的的大小振动筛上部安装收尘罩,配备电动切断阀，这样在干熄焦检修过程中或停止投料时,确保锁风，湿法熄焦除尘产生的水蒸气不能进入布袋除尘器。振动筛采纳完全密封技术，对振动筛的进料口、出料口、上下筛缝口及下料部位等处扬尘,根据不动的部位设计处特别橡胶密封件进行密封。这样密封效果好,抽风量与全密封罩相比可以减少 1/5。收尘罩上部固定，下部两侧安装带滑轮的支架，振动筛两侧架设轨道。这样下部可在轨道上移动，便于检修筛网.2、皮带受料点密闭罩采纳了凹槽盖板装配式结构，密闭罩盖放于凹槽架内,紧紧地压在软质垫料上，装配方便，密闭罩的拆卸、安装时需几分钟。该密闭罩可以维持罩内负压，使抽风量大大减少，皮带在卸料、受料过程中的烟尘,由于处在负压情况下，不会外逸粉尘,除尘系统运行负荷小、能耗低、投资省。（见下图）在装车卸料口处安装升降罩,装车卸料时升降罩延伸到下方的车辆上，彻底解决装车时产生的二次扬尘。每个卸料口旁边的集尘管道上配备一台电动蝶阀（ 或气动蝶阀).3、卸料口采纳阀门控制方式.当卸料口受料工作时，接尘干管道上相应的支管道阀门开启，使卸料口前后扬尘得到抑制.其余 5 个卸料口阀门关闭.阀门开闭采纳集中电动控制方式,可在电控室的控制柜上按钮启动或关闭，减少操作人员...
