建筑工程测量实验报告

建筑工程测量实验报告_第1页
1/8
建筑工程测量实验报告_第2页
2/8
建筑工程测量实验报告_第3页
3/8

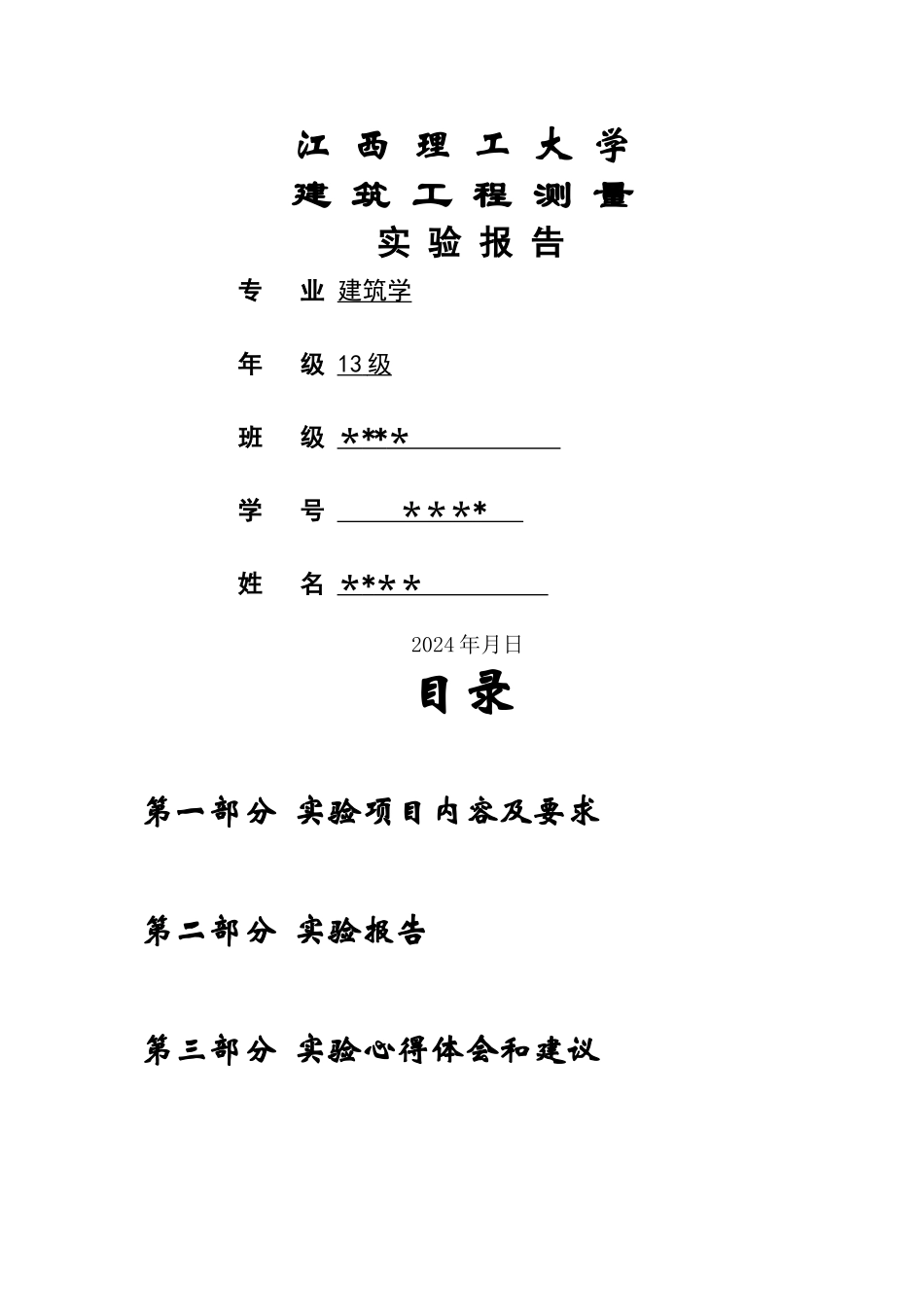

江 西 理 工 大 学建 筑 工 程 测 量 实 验 报 告专 业 建筑学年 级 13 级 班 级 * ** * 学 号 *** * 姓 名 * * ** 2024 年月日目录第一部分 实验项目内容及要求第二部分 实验报告第三部分 实验心得体会和建议第一部分 实验项目内容及要求序号实验项目名称学时实验类别实验要求实验类型每组人数主要设备名称目的和要求1水准仪认识及其使用2基础必开验证4-6水准仪、水准尺掌握水准仪的构造,安置,读数2水准测量(闭合水准路线)2基础必开综合4—5水准仪、水准尺掌握等外闭合水准测量的选点、观测、记录、计算3经纬仪的认识和使用2基础必开验证4-5经纬仪掌握经纬仪的构造、观测、记录、计算4全站仪认识2基础必开综合4—5全站仪了解全站仪的构造、安置、观测及读数第二部分 实验报告实验报告一日期 2024 。 10.10 班组第六组学号 *号 姓名* * ** ㈠ 完成下列填空1。安置仪器后,转动三个脚螺旋使圆水准器气泡居中,转动目镜对光螺旋看清十字丝,通过镜筒上方的缺口和准星 瞄准水准尺,转动水平微动螺旋精确照准水准尺,转动物镜对光螺旋进行对光消除视差,转动微倾螺旋使符合水准器气泡居中,最后读数。2.消除视差的步骤是转动目镜对光螺旋使十字丝清楚,再转动物镜对光螺旋使水准尺的分划像清楚。② 实验记录和计算1。记录水准尺上读数填入表 2—1-1 中。表 2-1—12.计算(基于黑红面读数的平均值)⑴ A 点比 C 点低 0.199m。⑵ B 点比 D 点高 0 。 388 m。⑶ C 点比 E 点高 0 。 154 m。⑷ 假设 C 点的高程 HC=158.936 m,求 A 点、B 点、C 点、D 点、E 点尺点号A 尺点/mmB 尺点/mmC 尺点/mmD 尺点/mmE 尺点/mm读数黑面17211388152217761676红面64086175620865626363黑+K—红00111[黑+(红-K)]/217211388152217761676的高程,即:AA= 158.737m,HB=159 。 070 m,HC=158 。 936 m,HD=158.682m,HE=158.782m,水准仪的视线高程HI= 160.458m。③ 出图 2-1—1 中水准仪各部件的名称图 2-1—11)目镜对光螺旋; 2)望远镜;3)水准管; 4)水平微动螺旋;5)圆水准器; 6)校正螺旋;7)水平制动螺旋; 8)准星;9)脚螺旋; 10)微倾螺旋;11)水平微动螺旋; 12)物镜对光螺旋;13)缺口; 14)三脚架。实验报告二 水准测量日期 2024 。 10 。 10 班组第六组学号*号 姓名* * * ① 水准测量的外业记录及其高程计算实验数...
