建筑机电工程抗震支吊架设计解析VIP专享

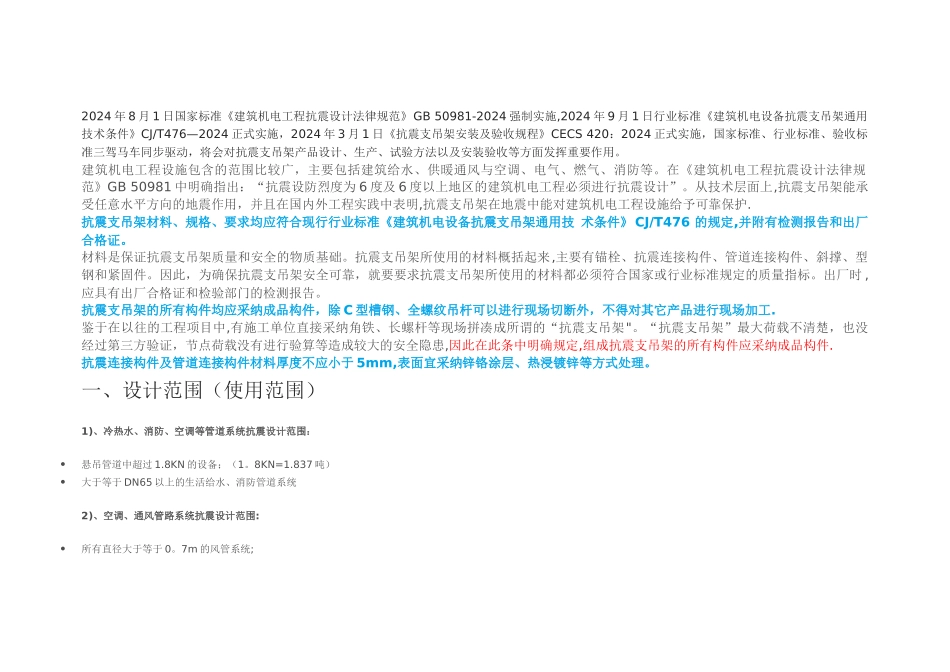

2024 年 8 月 1 日国家标准《建筑机电工程抗震设计法律规范》GB 50981-2024 强制实施,2024 年 9 月 1 日行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476—2024 正式实施，2024 年 3 月 1 日《抗震支吊架安装及验收规程》CECS 420：2024 正式实施，国家标准、行业标准、验收标准三驾马车同步驱动，将会对抗震支吊架产品设计、生产、试验方法以及安装验收等方面发挥重要作用。建筑机电工程设施包含的范围比较广，主要包括建筑给水、供暖通风与空调、电气、燃气、消防等。在《建筑机电工程抗震设计法律规范》GB 50981 中明确指出：“抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计”。从技术层面上,抗震支吊架能承受任意水平方向的地震作用，并且在国内外工程实践中表明,抗震支吊架在地震中能对建筑机电工程设施给予可靠保护.抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技 术条件》 CJ/T476 的规定,并附有检测报告和出厂合格证。材料是保证抗震支吊架质量和安全的物质基础。抗震支吊架所使用的材料概括起来,主要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。因此，为确保抗震支吊架安全可靠，就要要求抗震支吊架所使用的材料都必须符合国家或行业标准规定的质量指标。出厂时 ,应具有出厂合格证和检验部门的检测报告。抗震支吊架的所有构件均应采纳成品构件，除 C 型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工.鉴于在以往的工程项目中,有施工单位直接采纳角铁、长螺杆等现场拼凑成所谓的“抗震支吊架"。“抗震支吊架”最大荷载不清楚，也没经过第三方验证，节点荷载没有进行验算等造成较大的安全隐患,因此在此条中明确规定,组成抗震支吊架的所有构件应采纳成品构件.抗震连接构件及管道连接构件材料厚度不应小于 5mm,表面宜采纳锌铬涂层、热浸镀锌等方式处理。一、设计范围（使用范围）1)、冷热水、消防、空调等管道系统抗震设计范围：悬吊管道中超过 1.8KN 的设备；（1。8KN=1.837 吨）大于等于 DN65 以上的生活给水、消防管道系统2)、空调、通风管路系统抗震设计范围:所有直径大于等于 0。7m 的风管系统;所有矩形截面积大于等于 0。38㎡的矩形风管3)、电力系统管道及电缆桥架系统抗震设计范围：内径大于等于 60mm 的电气配管；重力大于等于 150N/m 的电缆桥架、电缆梯架、电缆线盒、母线...
