建筑给排水设计基本流程VIP专享

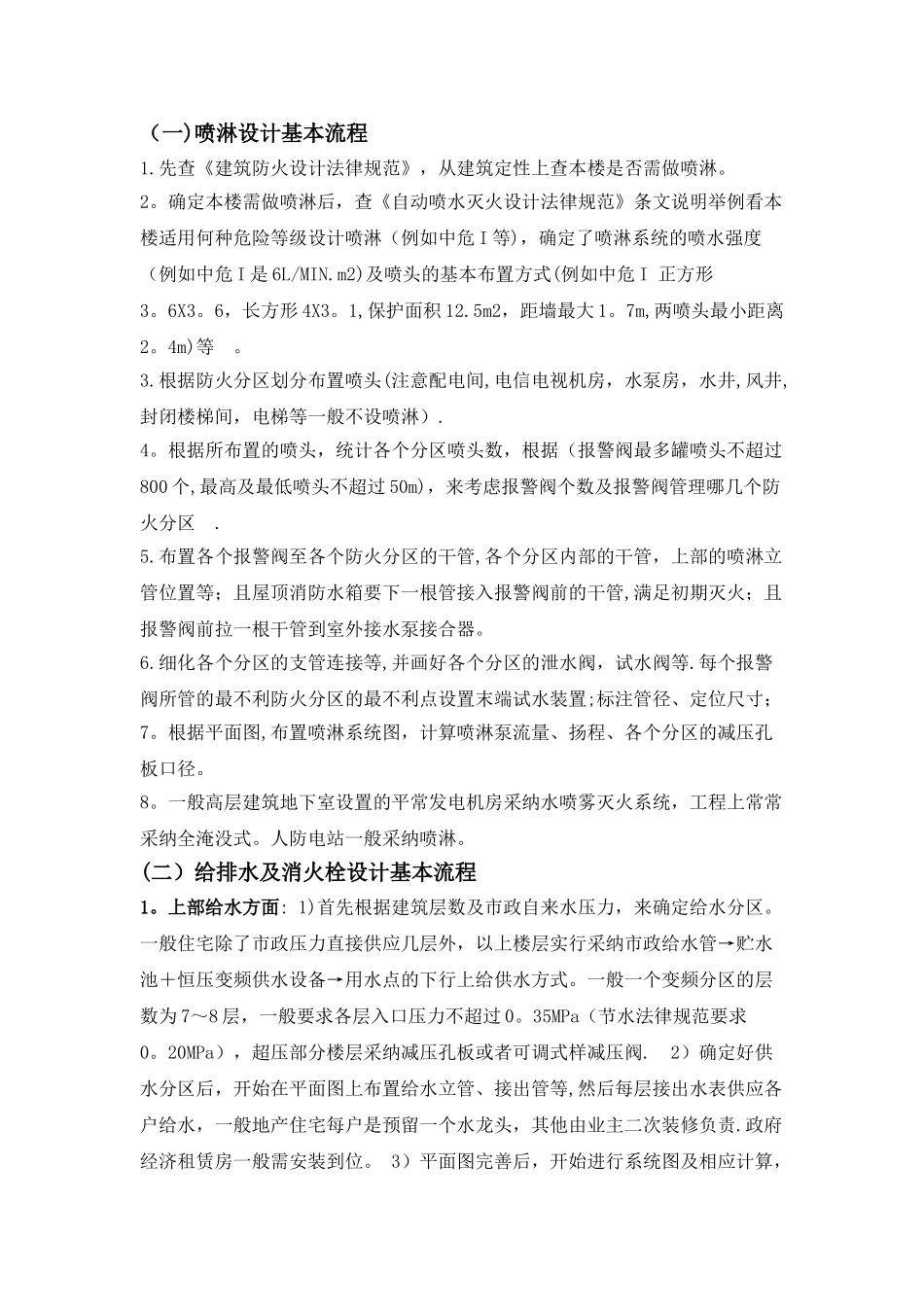

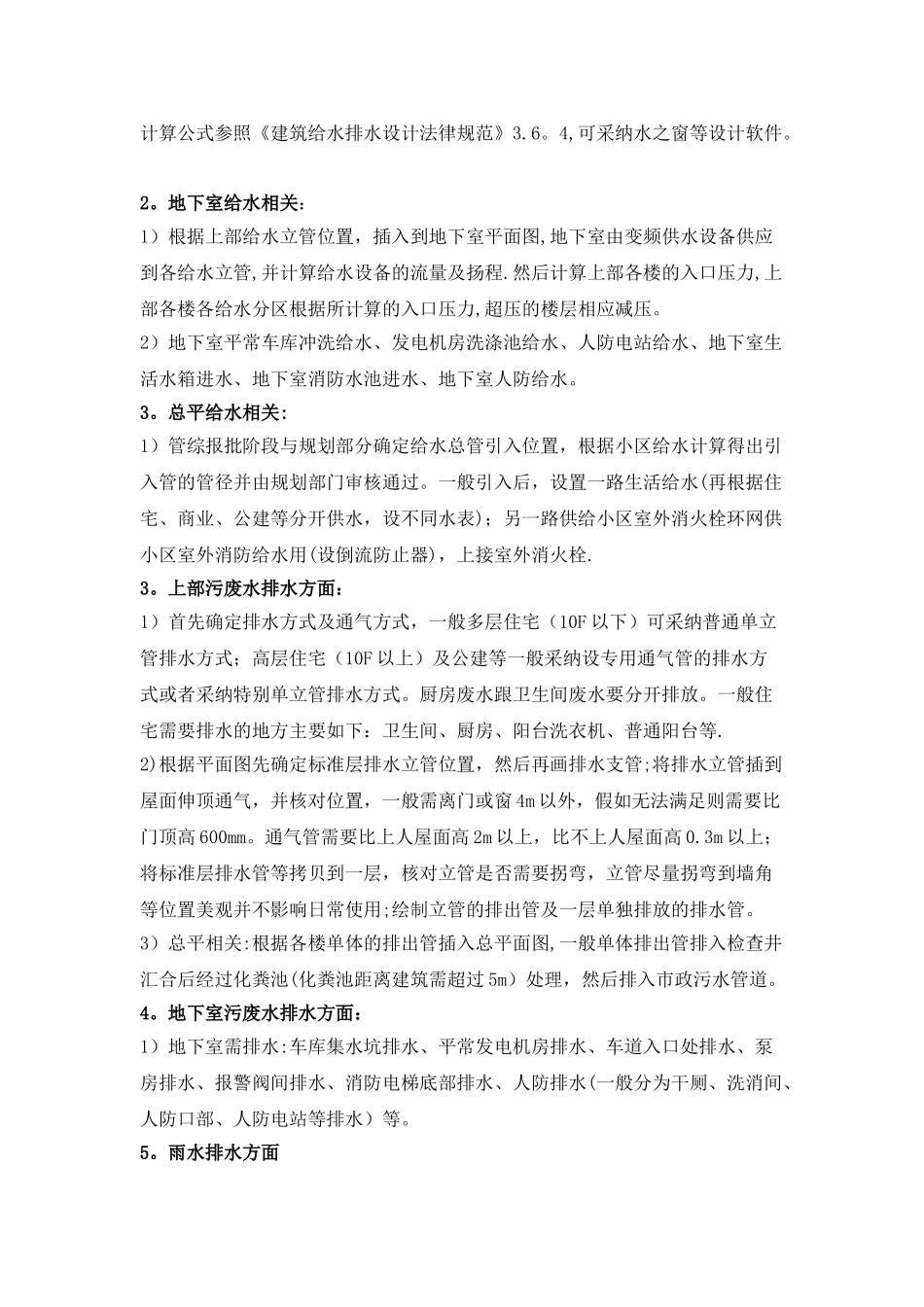

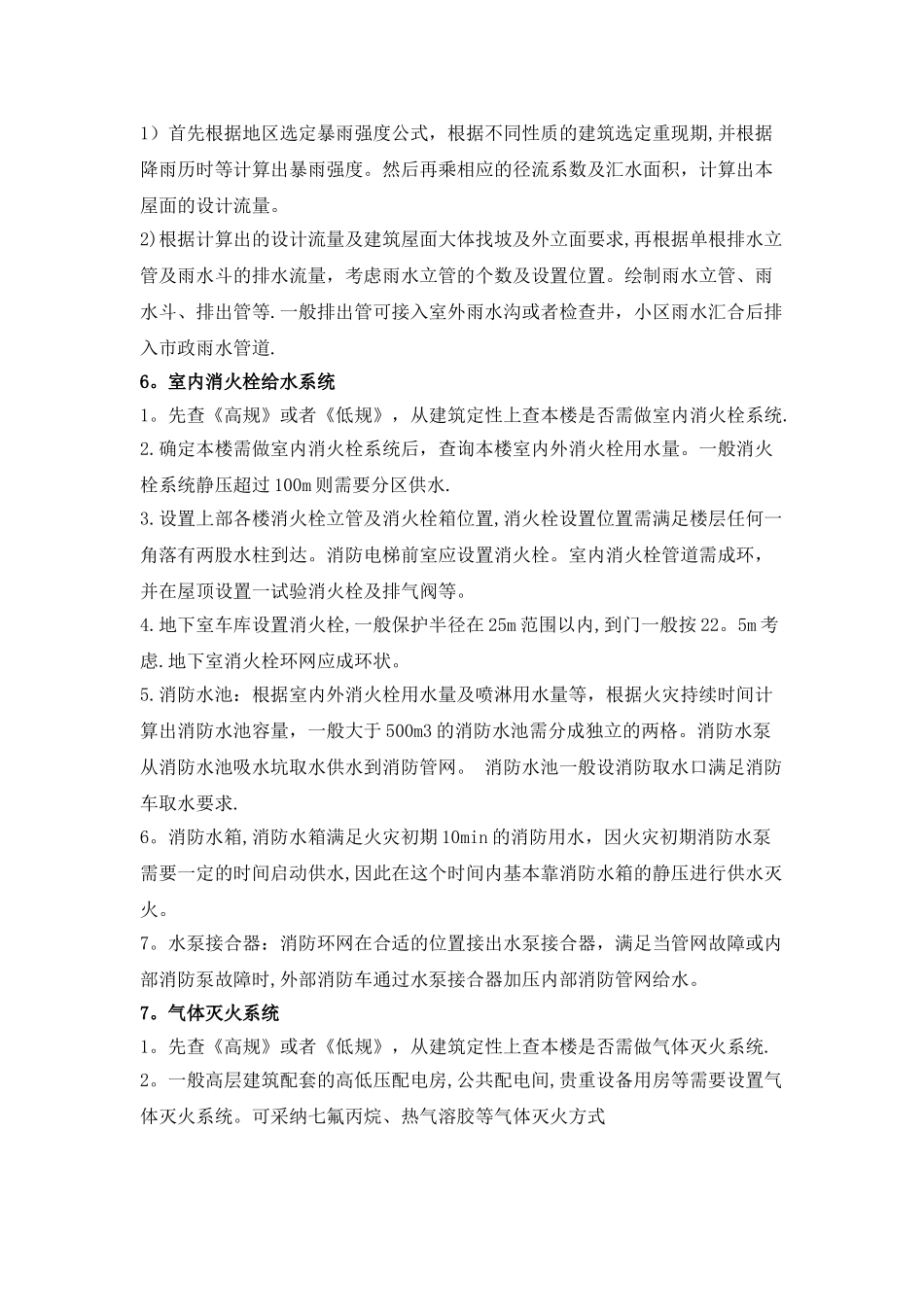

（一)喷淋设计基本流程1.先查《建筑防火设计法律规范》，从建筑定性上查本楼是否需做喷淋。2。确定本楼需做喷淋后，查《自动喷水灭火设计法律规范》条文说明举例看本楼适用何种危险等级设计喷淋（例如中危 I 等)，确定了喷淋系统的喷水强度（例如中危 I 是 6L/MIN.m2)及喷头的基本布置方式(例如中危 I 正方形3。6X3。6，长方形 4X3。1,保护面积 12.5m2，距墙最大 1。7m,两喷头最小距离2。4m)等 。3.根据防火分区划分布置喷头(注意配电间,电信电视机房，水泵房，水井,风井,封闭楼梯间，电梯等一般不设喷淋）.4。根据所布置的喷头，统计各个分区喷头数，根据（报警阀最多罐喷头不超过800 个,最高及最低喷头不超过 50m)，来考虑报警阀个数及报警阀管理哪几个防火分区 .5.布置各个报警阀至各个防火分区的干管,各个分区内部的干管，上部的喷淋立管位置等；且屋顶消防水箱要下一根管接入报警阀前的干管,满足初期灭火；且报警阀前拉一根干管到室外接水泵接合器。6.细化各个分区的支管连接等,并画好各个分区的泄水阀，试水阀等.每个报警阀所管的最不利防火分区的最不利点设置末端试水装置;标注管径、定位尺寸；7。根据平面图,布置喷淋系统图，计算喷淋泵流量、扬程、各个分区的减压孔板口径。8。一般高层建筑地下室设置的平常发电机房采纳水喷雾灭火系统，工程上常常采纳全淹没式。人防电站一般采纳喷淋。(二）给排水及消火栓设计基本流程1。上部给水方面: 1)首先根据建筑层数及市政自来水压力，来确定给水分区。一般住宅除了市政压力直接供应几层外，以上楼层实行采纳市政给水管→贮水池＋恒压变频供水设备→用水点的下行上给供水方式。一般一个变频分区的层数为 7～8 层，一般要求各层入口压力不超过 0。35MPa（节水法律规范要求0。20MPa），超压部分楼层采纳减压孔板或者可调式样减压阀. 2）确定好供水分区后，开始在平面图上布置给水立管、接出管等,然后每层接出水表供应各户给水，一般地产住宅每户是预留一个水龙头，其他由业主二次装修负责.政府经济租赁房一般需安装到位。 3）平面图完善后，开始进行系统图及相应计算，计算公式参照《建筑给水排水设计法律规范》3.6。4,可采纳水之窗等设计软件。 2。地下室给水相关：1）根据上部给水立管位置，插入到地下室平面图,地下室由变频供水设备供应到各给水立管,并计算给水设备的流量及扬程.然后计算上部各楼的入口压力,上部各楼各给水分区根据所计算的入口压力,超压的楼层相应减压。2...
