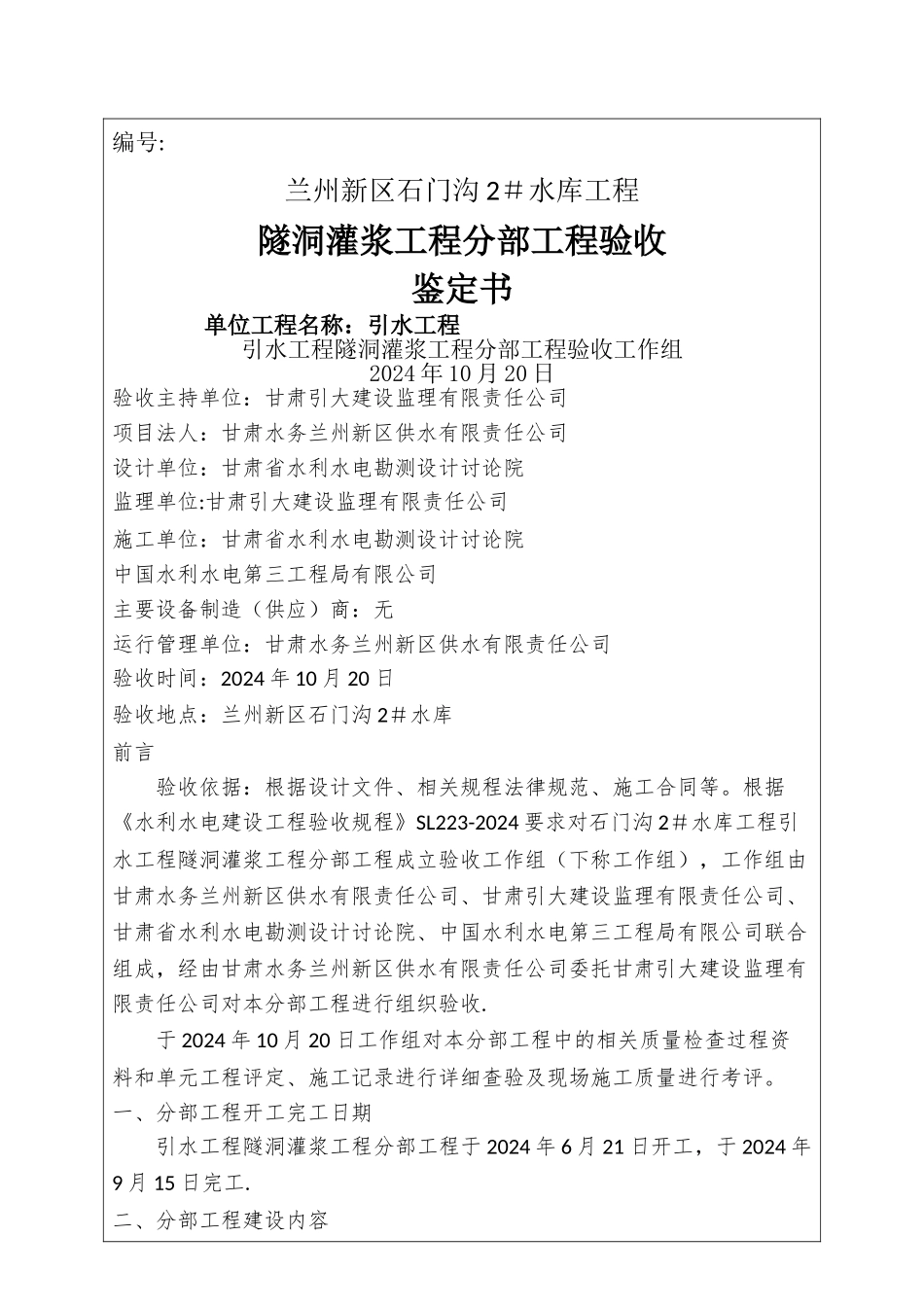

编号:兰州新区石门沟 2#水库工程隧洞灌浆工程分部工程验收鉴定书单位工程名称:引水工程引水工程隧洞灌浆工程分部工程验收工作组2024 年 10 月 20 日验收主持单位:甘肃引大建设监理有限责任公司项目法人:甘肃水务兰州新区供水有限责任公司设计单位:甘肃省水利水电勘测设计讨论院监理单位:甘肃引大建设监理有限责任公司施工单位:甘肃省水利水电勘测设计讨论院中国水利水电第三工程局有限公司主要设备制造(供应)商:无运行管理单位:甘肃水务兰州新区供水有限责任公司验收时间:2024 年 10 月 20 日验收地点:兰州新区石门沟 2#水库前言验收依据:根据设计文件、相关规程法律规范、施工合同等。根据《水利水电建设工程验收规程》SL223-2024 要求对石门沟 2#水库工程引水工程隧洞灌浆工程分部工程成立验收工作组(下称工作组),工作组由甘肃水务兰州新区供水有限责任公司、甘肃引大建设监理有限责任公司、甘肃省水利水电勘测设计讨论院、中国水利水电第三工程局有限公司联合组成,经由甘肃水务兰州新区供水有限责任公司委托甘肃引大建设监理有限责任公司对本分部工程进行组织验收.于 2024 年 10 月 20 日工作组对本分部工程中的相关质量检查过程资料和单元工程评定、施工记录进行详细查验及现场施工质量进行考评。一、分部工程开工完工日期引水工程隧洞灌浆工程分部工程于 2024 年 6 月 21 日开工,于 2024 年9 月 15 日完工.二、分部工程建设内容引水工程隧洞灌浆工程,建设内容包含回填灌浆和固结灌浆。三、施工过程及完成的主要工程量1、施工过程(1)灌浆要求1)在砼衬砌段内的灌浆,先进行回填灌浆,后进行固结灌浆。2)砼衬砌与回填灌浆,在衬砌砼强度达到 70%后进行;固结灌浆在该部位回填灌浆结束 7d 后进行。(2)回填灌浆1)预埋灌浆管为了方便钻孔和避开在钻孔时打断钢筋,在砼衬砌中设置预埋管,之后通过预埋管进行钻孔和灌浆。2)布孔隧洞回填灌浆孔布置在顶拱中心角 120°范围之内,间排距 2.0m.回填灌浆孔在砼衬砌完成后用手风钻直接钻进.回填灌浆按分序加密的原则进行,灌浆孔分为两个次序,奇数排为Ⅰ序,偶数排为Ⅱ序.同一排上的各孔为同一序孔,高处孔作为排气孔后灌浆.3)灌浆材料回填灌浆的浆液用纯水泥浆,水泥的强度等级为 P。O42。5MPa。4)灌浆顶拱回填灌浆分成区段进行,回填灌浆压力 0。3MPa,每区段长度不大于 3 个衬砌段。区段端部在砼施工时封堵严实。回填灌浆采纳“赶灌法”...
