弱电综合布线施工技术交底

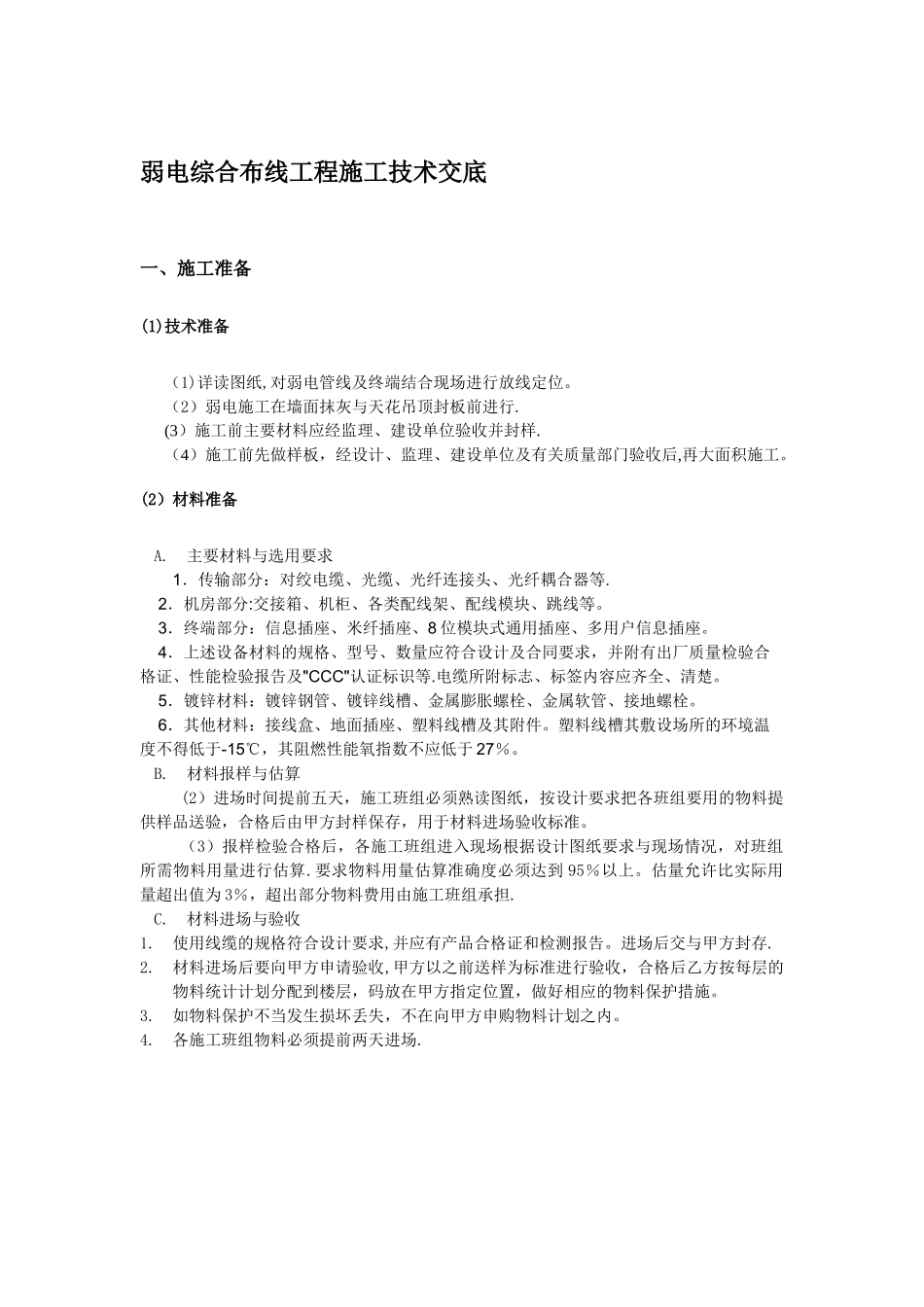

弱电综合布线工程施工技术交底一、施工准备(1)技术准备（1)详读图纸,对弱电管线及终端结合现场进行放线定位。（2）弱电施工在墙面抹灰与天花吊顶封板前进行.(3）施工前主要材料应经监理、建设单位验收并封样.（4）施工前先做样板，经设计、监理、建设单位及有关质量部门验收后,再大面积施工。(2）材料准备A.主要材料与选用要求1．传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等. 2．机房部分:交接箱、机柜、各类配线架、配线模块、跳线等。 3．终端部分：信息插座、米纤插座、8 位模块式通用插座、多用户信息插座。 4．上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等.电缆所附标志、标签内容应齐全、清楚。 5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 6．其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于 27％。 B.材料报样与估算(2）进场时间提前五天，施工班组必须熟读图纸，按设计要求把各班组要用的物料提供样品送验，合格后由甲方封样保存，用于材料进场验收标准。（3）报样检验合格后，各施工班组进入现场根据设计图纸要求与现场情况，对班组所需物料用量进行估算.要求物料用量估算准确度必须达到 95％以上。估量允许比实际用量超出值为 3％，超出部分物料费用由施工班组承担.C.材料进场与验收1.使用线缆的规格符合设计要求,并应有产品合格证和检测报告。进场后交与甲方封存.2.材料进场后要向甲方申请验收,甲方以之前送样为标准进行验收，合格后乙方按每层的物料统计计划分配到楼层，码放在甲方指定位置，做好相应的物料保护措施。3.如物料保护不当发生损坏丢失，不在向甲方申购物料计划之内。4.各施工班组物料必须提前两天进场.二、施工工艺(1）工艺流程管路敷设  线缆敷设  设备安装  线缆端接  系统调试  检查验收。（2)施工要点1．管路敷设 本次设计支线导线管道为 PVC 管道， 参见《室内强电工程施工技术交底》1．线缆敷设 （1)线缆敷设一般应符合下列要求： 1）线缆的布放应自然平直，线缆间不得缠绕、交叉等. 2）线缆不应受到外力的挤压,且与线缆接触的表面应平整、光滑,以免造成线缆的变形与损伤。 3）线缆在布放前两端应贴有标签,以表明起始和终端位置，标签书写应清楚。 4)对绞电缆、光缆及建筑物内其他弱电系统的...
