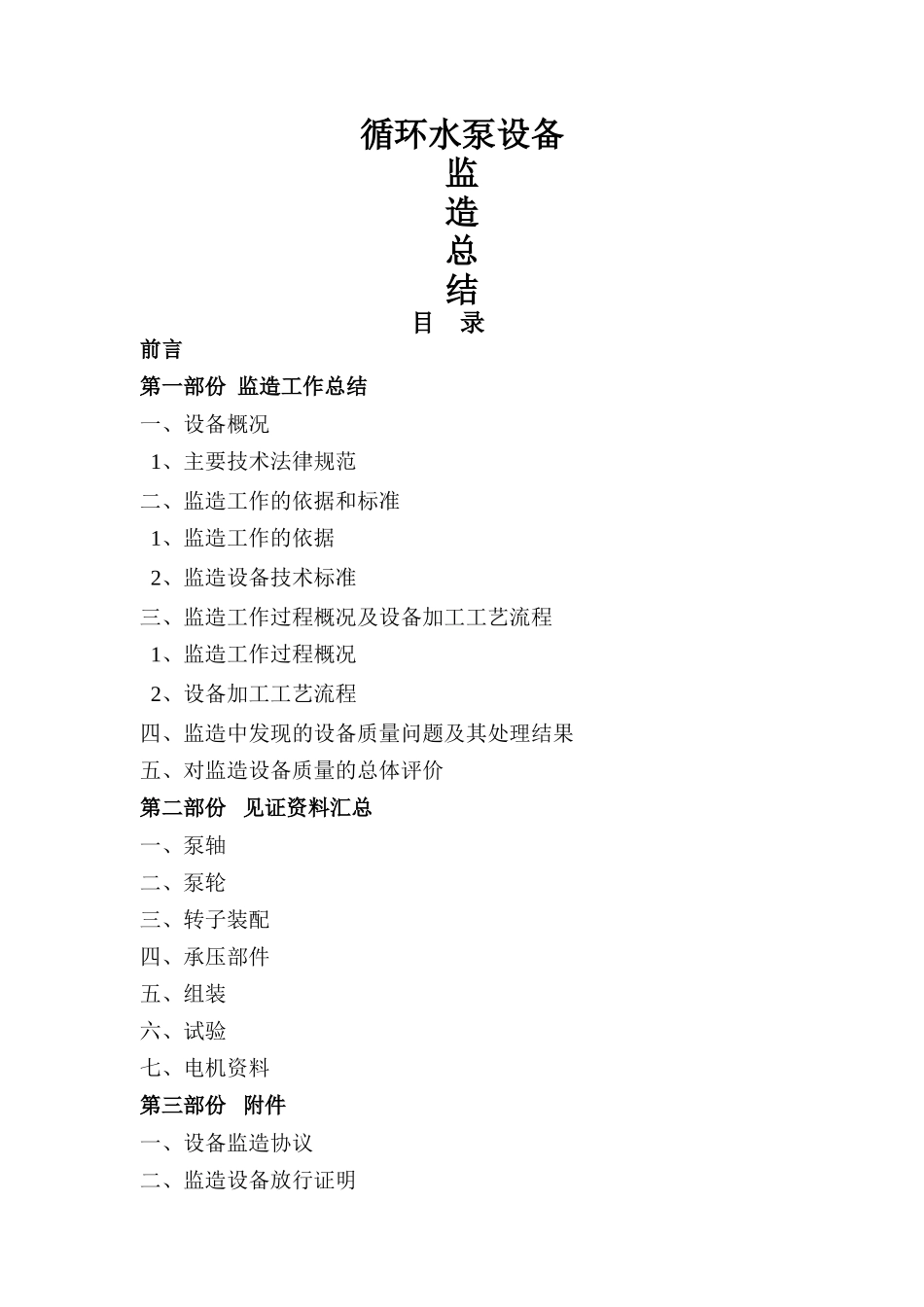

循环水泵设备监造总结

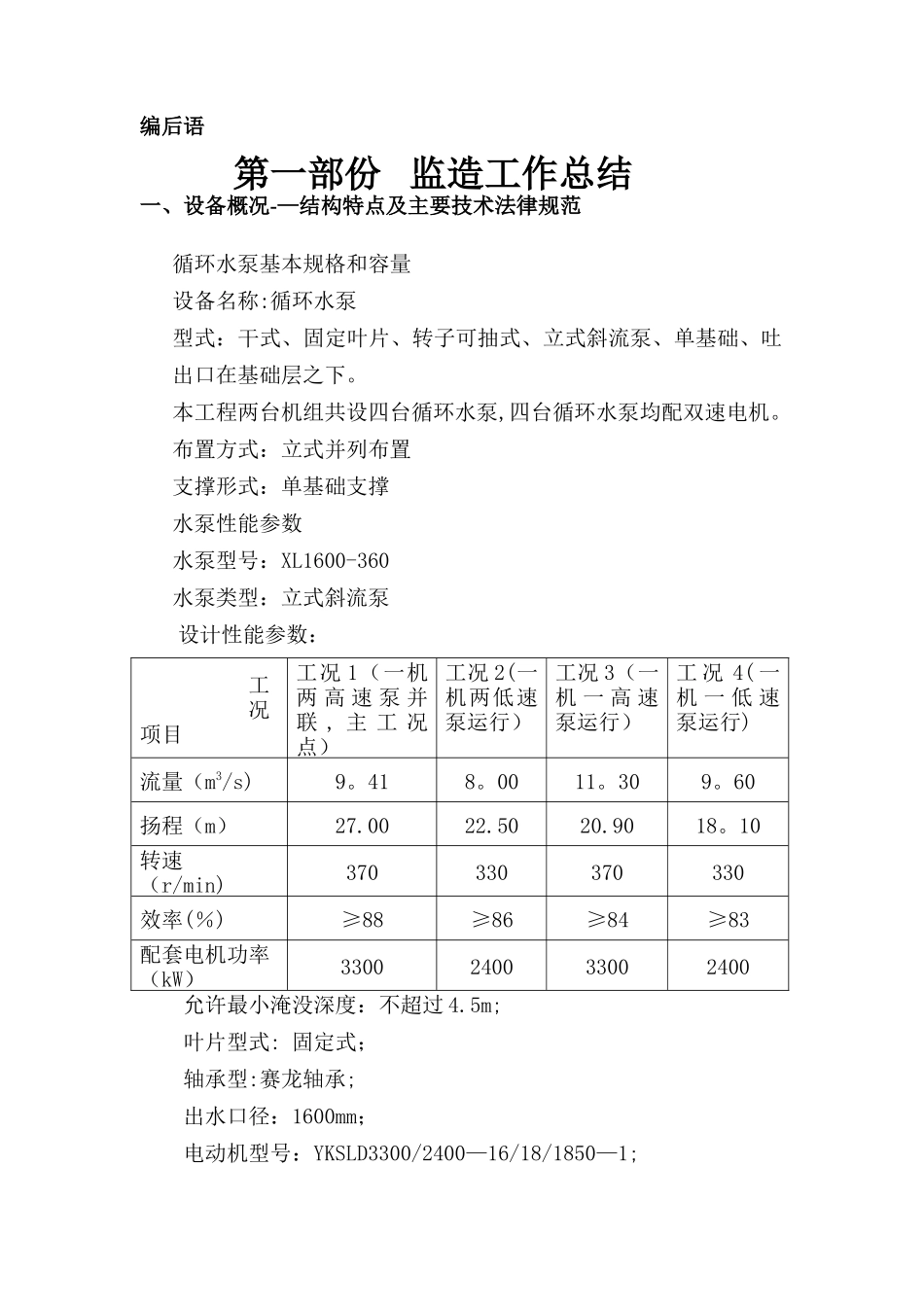

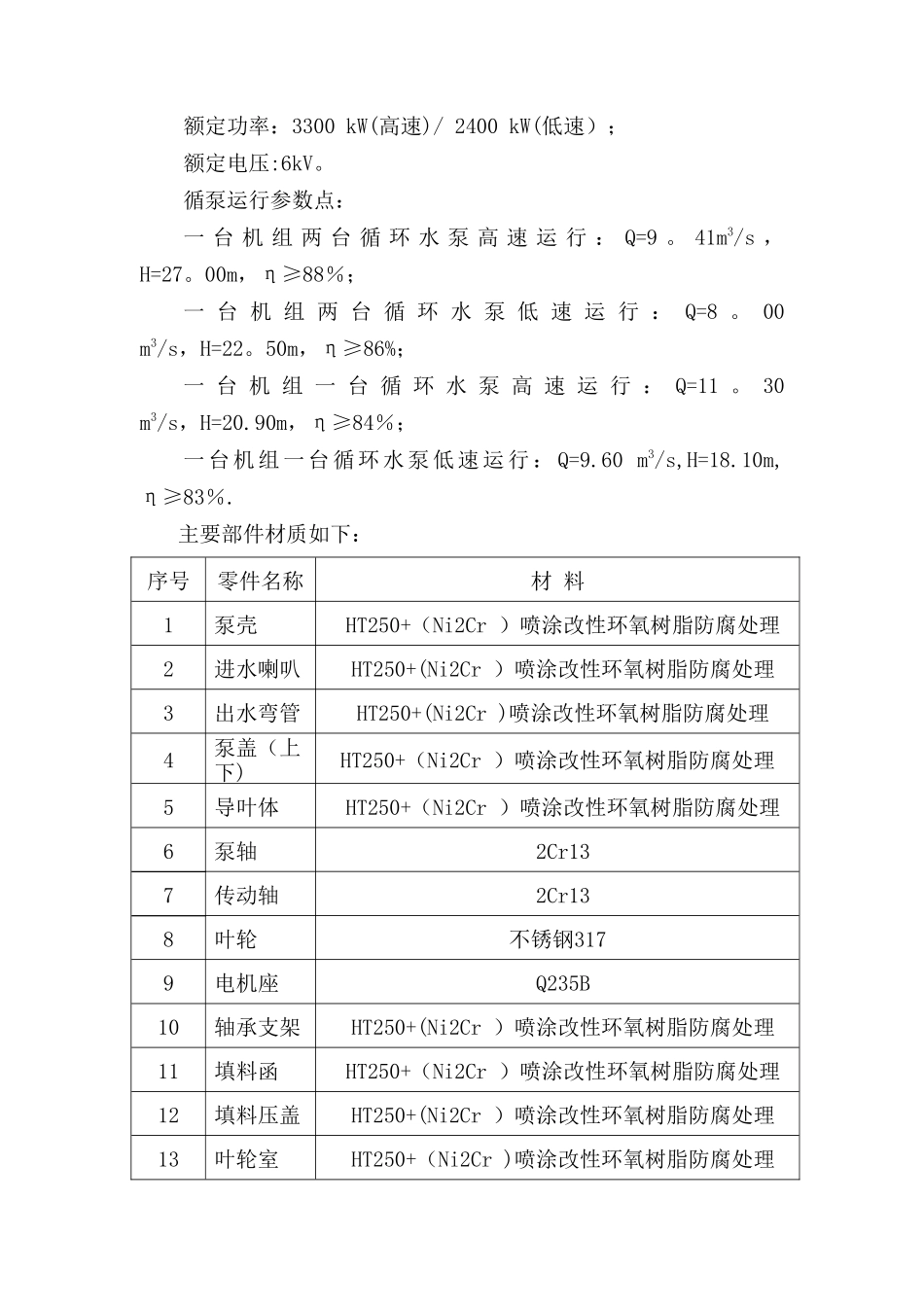

循环水泵设备监造总结目 录前言第一部份 监造工作总结一、设备概况1、主要技术法律规范二、监造工作的依据和标准1、监造工作的依据2、监造设备技术标准三、监造工作过程概况及设备加工工艺流程1、监造工作过程概况2、设备加工工艺流程四、监造中发现的设备质量问题及其处理结果五、对监造设备质量的总体评价第二部份 见证资料汇总一、泵轴二、泵轮三、转子装配四、承压部件五、组装六、试验七、电机资料第三部份 附件一、设备监造协议二、监造设备放行证明编后语第一部份 监造工作总结一、设备概况-—结构特点及主要技术法律规范循环水泵基本规格和容量设备名称:循环水泵型式：干式、固定叶片、转子可抽式、立式斜流泵、单基础、吐出口在基础层之下。本工程两台机组共设四台循环水泵,四台循环水泵均配双速电机。布置方式：立式并列布置支撑形式：单基础支撑水泵性能参数水泵型号：XL1600-360水泵类型：立式斜流泵设计性能参数： 工况 项目工况 1（一机两 高 速 泵 并联 , 主 工 况点）工况 2(一机两低速泵运行）工况 3（一机 一 高 速泵运行）工 况 4( 一机 一 低 速泵运行)流量（m3/s)9。418。0011。309。60扬程（m）27.0022.5020.9018。10转速 （r/min)370330370330效率(％)≥88≥86≥84≥83配套电机功率（kW）3300240033002400允许最小淹没深度：不超过 4.5m;叶片型式: 固定式；轴承型:赛龙轴承;出水口径：1600mm；电动机型号：YKSLD3300/2400—16/18/1850—1;额定功率：3300 kW(高速)/ 2400 kW(低速）；额定电压:6kV。循泵运行参数点：一 台 机 组 两 台 循 环 水 泵 高 速 运 行 ： Q=9 。 41m3/s ， H=27。00m，η≥88％；一 台 机 组 两 台 循 环 水 泵 低 速 运 行 ： Q=8 。 00 m3/s，H=22。50m，η≥86%；一 台 机 组 一 台 循 环 水 泵 高 速 运 行 ： Q=11 。 30 m3/s，H=20.90m，η≥84％；一台机组一台循环水泵低速运行： Q=9.60 m3/s,H=18.10m, η≥83％.主要部件材质如下：序号零件名称材 料1泵壳 HT250+（Ni2Cr ）喷涂改性环氧树脂防腐处理2进水喇叭 HT250+(Ni2Cr ）喷涂改性环氧树脂防腐处理3出水弯管 HT250+(Ni2Cr )喷涂改性环氧树脂防腐处理4泵盖（上下) HT250+（Ni2Cr ）喷涂改性环氧树脂防腐处理5导叶体 HT250+（Ni2Cr ）喷涂改性环氧树脂防腐处理6泵轴 2Cr13 7传动轴 2Cr13 8叶轮不锈钢317 9电机座 Q235B 1...
