拉管施工方案

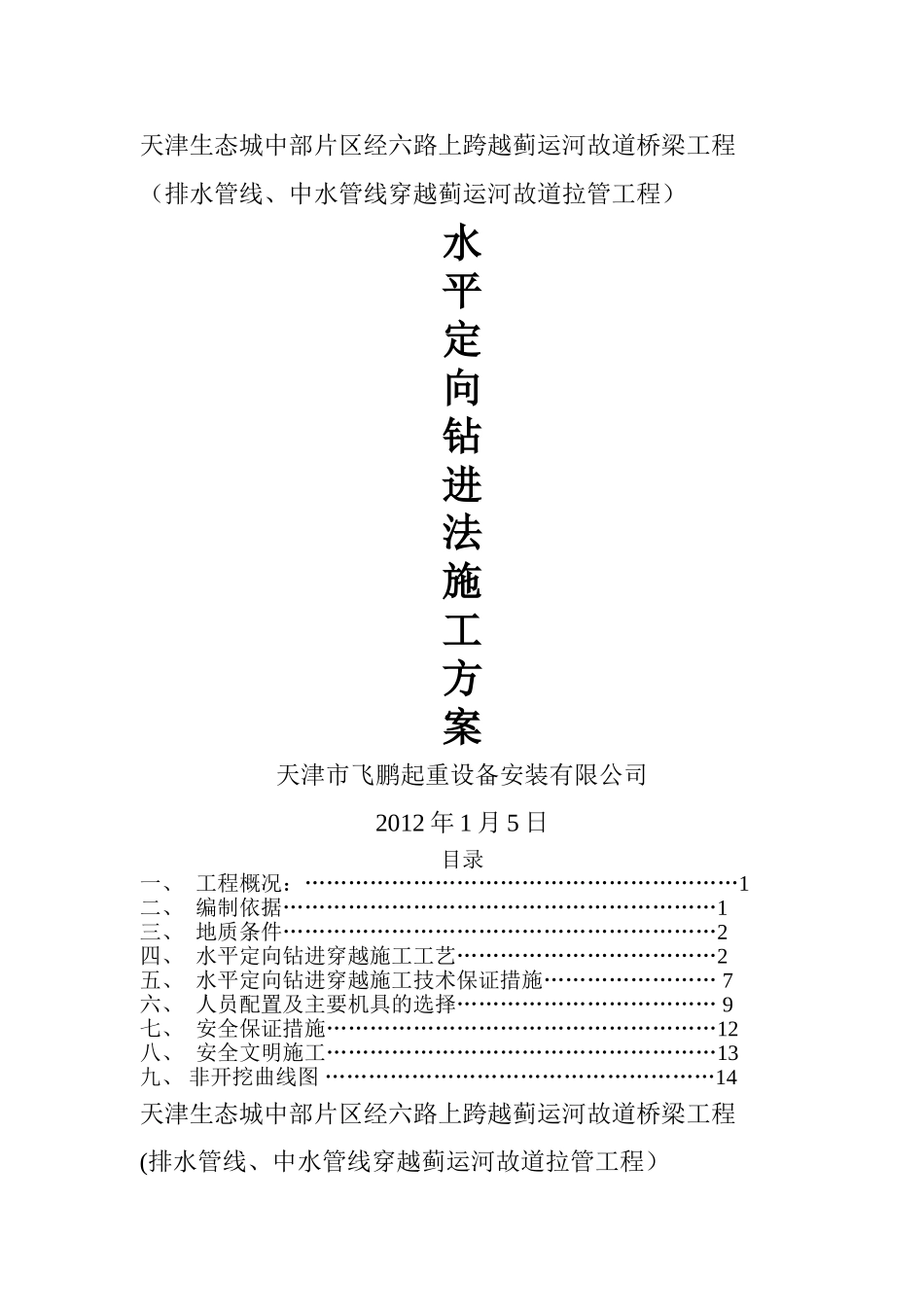

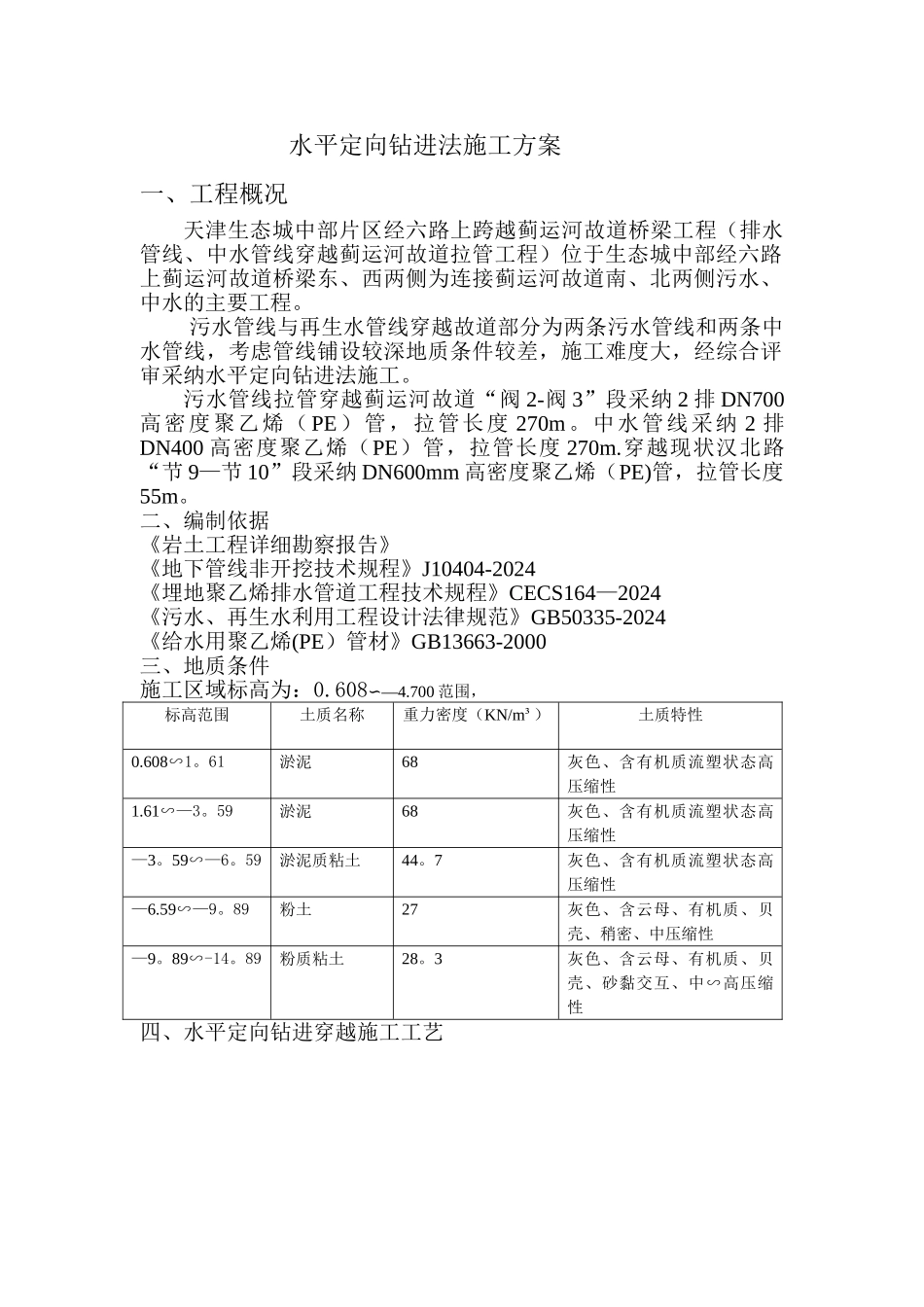

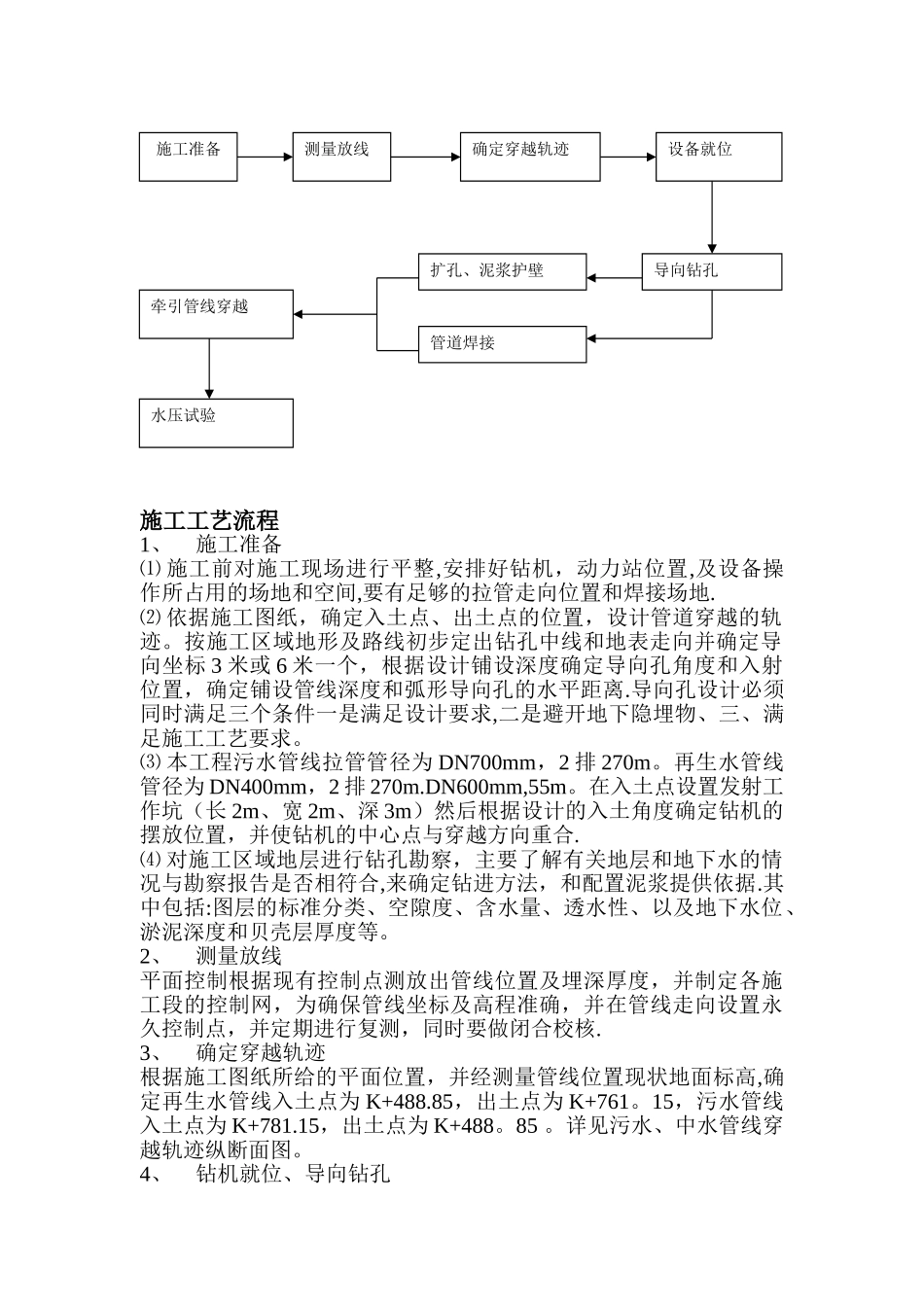

天津生态城中部片区经六路上跨越蓟运河故道桥梁工程（排水管线、中水管线穿越蓟运河故道拉管工程）水平定向钻进法施工方案天津市飞鹏起重设备安装有限公司2012 年 1 月 5 日目录一、 工程概况：……………………………………………………1二、 编制依据……………………………………………………1三、 地质条件……………………………………………………2四、 水平定向钻进穿越施工工艺………………………………2五、 水平定向钻进穿越施工技术保证措施…………………… 7六、 人员配置及主要机具的选择……………………………… 9七、 安全保证措施………………………………………………12八、 安全文明施工………………………………………………13九、 非开挖曲线图 ………………………………………………14天津生态城中部片区经六路上跨越蓟运河故道桥梁工程(排水管线、中水管线穿越蓟运河故道拉管工程）水平定向钻进法施工方案一、工程概况天津生态城中部片区经六路上跨越蓟运河故道桥梁工程（排水管线、中水管线穿越蓟运河故道拉管工程）位于生态城中部经六路上蓟运河故道桥梁东、西两侧为连接蓟运河故道南、北两侧污水、中水的主要工程。 污水管线与再生水管线穿越故道部分为两条污水管线和两条中水管线，考虑管线铺设较深地质条件较差，施工难度大，经综合评审采纳水平定向钻进法施工。污水管线拉管穿越蓟运河故道“阀 2-阀 3”段采纳 2 排 DN700高密度聚乙烯（PE）管，拉管长度 270m。中水管线采纳 2 排DN400 高密度聚乙烯（PE）管，拉管长度 270m.穿越现状汉北路“节 9—节 10”段采纳 DN600mm 高密度聚乙烯（PE)管，拉管长度55m。二、编制依据《岩土工程详细勘察报告》《地下管线非开挖技术规程》J10404-2024《埋地聚乙烯排水管道工程技术规程》CECS164—2024《污水、再生水利用工程设计法律规范》GB50335-2024《给水用聚乙烯(PE）管材》GB13663-2000三、地质条件施工区域标高为：0.608—4.700∽范围，标高范围土质名称重力密度（KN/m³）土质特性0.608∽1。61淤泥68灰色、含有机质流塑状态高压缩性1.61∽—3。59淤泥68灰色、含有机质流塑状态高压缩性—3。59∽—6。59淤泥质粘土44。7灰色、含有机质流塑状态高压缩性—6.59∽—9。89粉土27灰色、含云母、有机质、贝壳、稍密、中压缩性—9。89∽-14。89粉质粘土28。3灰色、含云母、有机质、贝壳、砂黏交互、中∽高压缩性四、水平定向钻进穿越施工工艺施...
