拖拉管施工方案

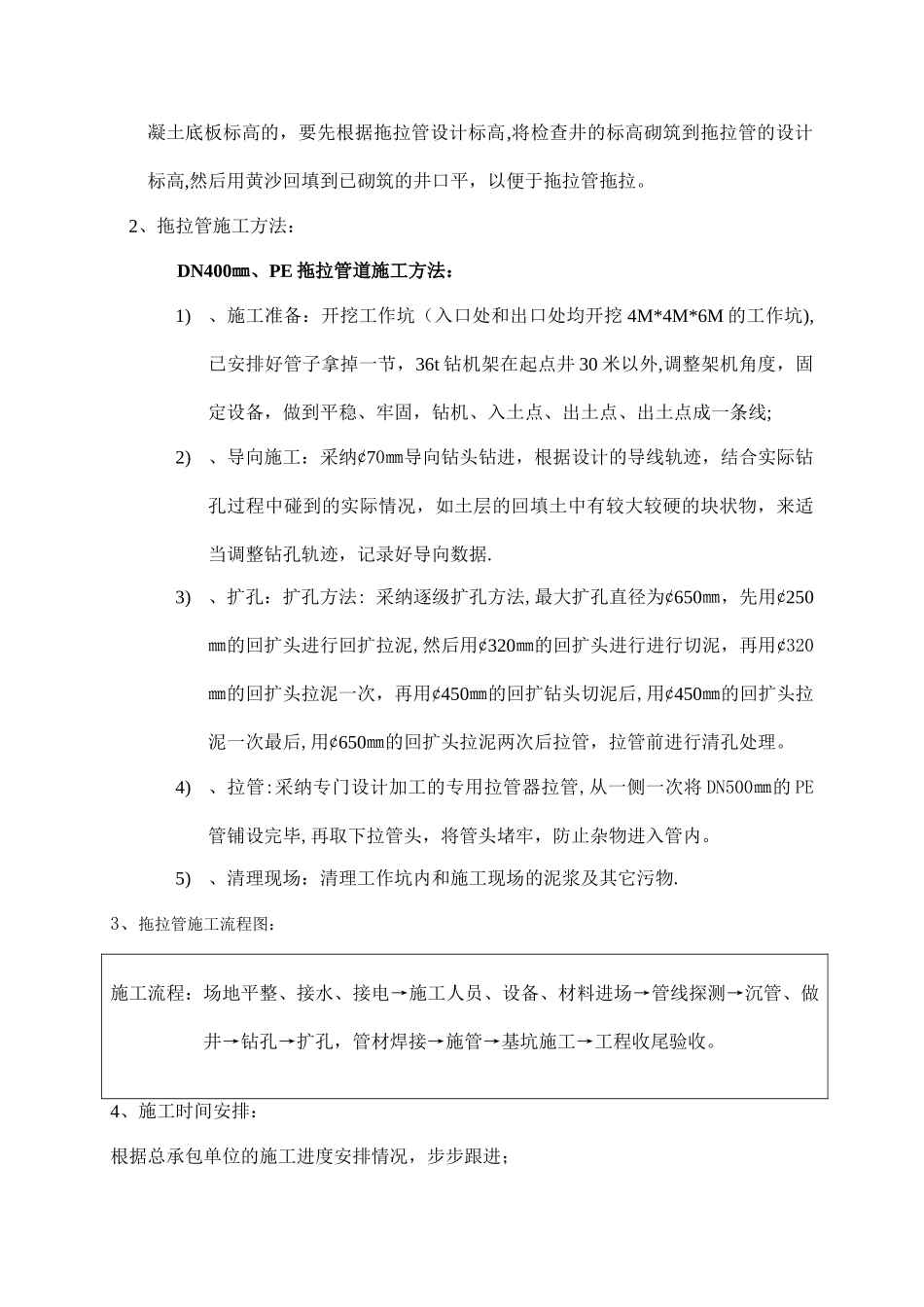

张浦慈城路污水管道工程拖拉管施工方案第一章 工程概况一、工程情况介绍建设单位：昆山市联合水质净化有限公司设计单位：中国中南设计讨论院勘查单位：苏州立诚建筑设计院有限公司监理单位：昆山加林项目管理有限公司施工单位:振华建设集团有限公司本工程位于昆山市张浦镇.工程拟建场地位于慈城路.工程管线总长度 3878 米左右 。 其 中 DN300PE100 管 410 米 ， DN400PE100 管 1727 米 ,DN600PE100 管 1667米,DN300UPVC 管 36 米，DN400UPVC 管 38 米。直线窨井 750*750 计 32 座,ф1000 砖砌井 7 座，ф1000 混凝土井 31 座，及沉管井 ф1650 计 4 座，砼路面修复 600㎡，侧石修复 1000m。二、拖拉管工程量本 工 程 施 工 路 线 中 需 经 过 5 座 桥 ,DN300PE100 管 410 米 内 压 为0。6mpa，DN400PE100 管 1727 米内压 0。6mpa 过河道处以及埋深超过 6m 时采纳0。8mpa，DN600PE100 管 1667 米内压 0。8mpa 过河道处以及埋深大于 6 米时内压为1。0mpa。三、施工机械设备以上设备配套使用时可以准确的探测地下管线分布情况,并根据探测情况确定导向轨迹，从而保证能够按时按质的完成施工任务。四、施工技术方案、过程1、现场勘查：根据业主单位提供的地质勘查报告主要土质情况、水文情况、地下原有管道和地面交通情况：地质、水文情况主要根据开挖工作坑及当地相关部门的地质水文报告进行调查和推断；地下管线只要根据相关部门的资料和对现场人员的详细勘察来掌握；所有的调查和勘察均需要做详细的记录，以便确定拖拉管道的深度.根据设计的要求依据现场勘察的实际情况记录,结合设备的性能，确定施工方案和导向轨迹。 2、管道拖拉前的准备工作：根据业主单位先砌井后拖拉的要求,管道拖拉前先根据设计得图纸标高浇筑混凝土底板，底板尺寸要稍大于设计底板尺寸，以防止拖拉管偏位.拖拉管管底标高高于混机 型单位数量备 注水平导向钻机台套2ZT-36t运输卡车辆2平板车 辆1挖掘机台1YC35-6工程指挥联络车辆1导向仪套2RD385L次下管线探测仪套1小型发电机台2抽水泵、泥浆泵台4凝土底板标高的，要先根据拖拉管设计标高,将检查井的标高砌筑到拖拉管的设计标高,然后用黄沙回填到已砌筑的井口平，以便于拖拉管拖拉。2、拖拉管施工方法：DN400㎜、PE 拖拉管道施工方法：1)、施工准备：开挖工作坑（入口处和出口处均开挖 4M*4M*6M 的工作坑),已安排好管子拿掉一节，36t 钻机架...
