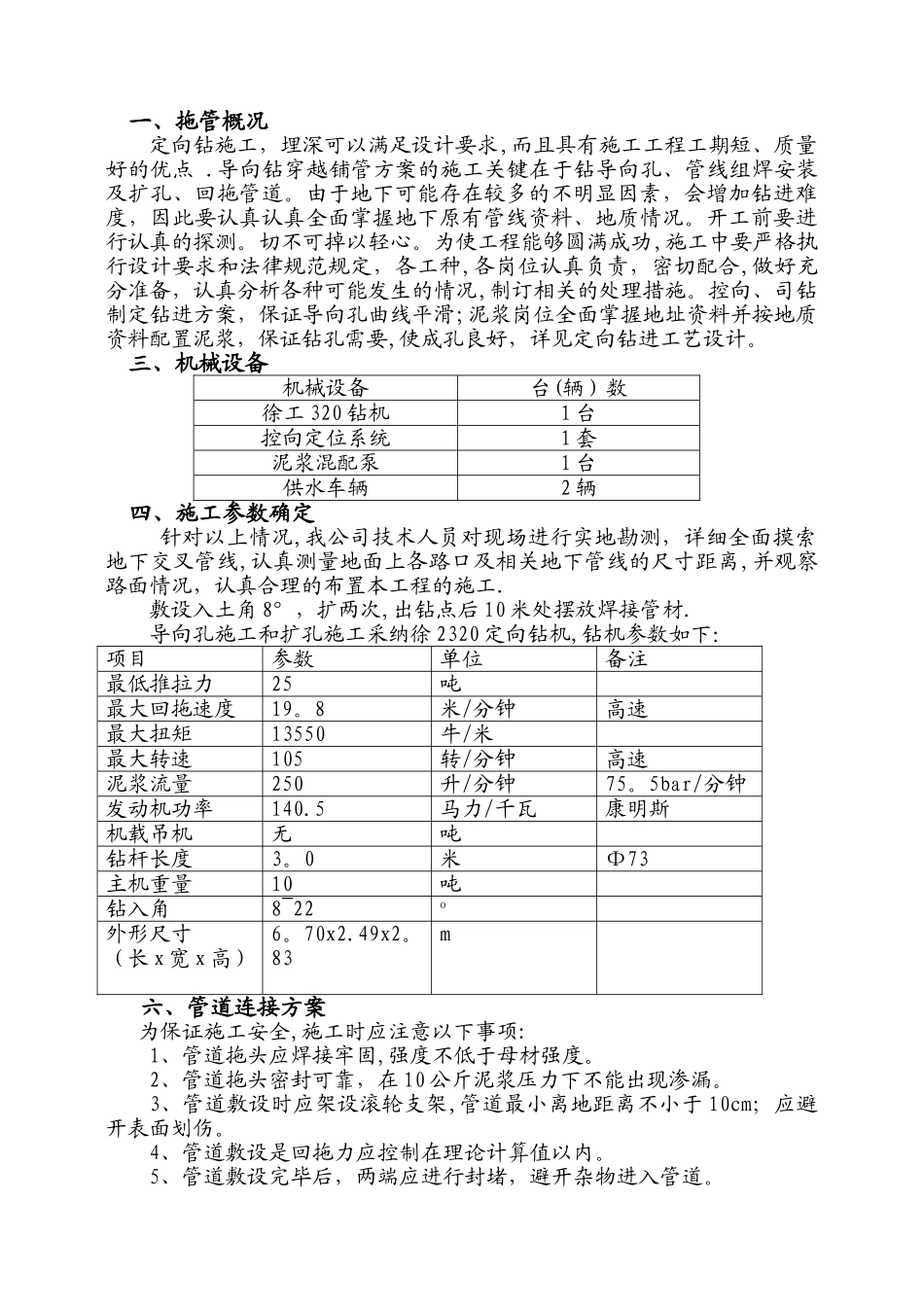

一、拖管概况定向钻施工，埋深可以满足设计要求,而且具有施工工程工期短、质量好的优点 .导向钻穿越铺管方案的施工关键在于钻导向孔、管线组焊安装及扩孔、回拖管道。由于地下可能存在较多的不明显因素，会增加钻进难度，因此要认真认真全面掌握地下原有管线资料、地质情况。开工前要进行认真的探测。切不可掉以轻心。为使工程能够圆满成功,施工中要严格执行设计要求和法律规范规定，各工种,各岗位认真负责，密切配合,做好充分准备，认真分析各种可能发生的情况,制订相关的处理措施。控向、司钻制定钻进方案，保证导向孔曲线平滑;泥浆岗位全面掌握地址资料并按地质资料配置泥浆，保证钻孔需要,使成孔良好，详见定向钻进工艺设计。三、机械设备机械设备台(辆）数徐工 320 钻机1 台控向定位系统1 套泥浆混配泵1 台供水车辆2 辆四、施工参数确定针对以上情况,我公司技术人员对现场进行实地勘测，详细全面摸索地下交叉管线,认真测量地面上各路口及相关地下管线的尺寸距离,并观察路面情况，认真合理的布置本工程的施工.敷设入土角 8°，扩两次,出钻点后 10 米处摆放焊接管材.导向孔施工和扩孔施工采纳徐 2320 定向钻机,钻机参数如下：项目参数单位备注最低推拉力25吨最大回拖速度19。8米/分钟高速最大扭矩13550牛/米最大转速105转/分钟高速泥浆流量250升/分钟75。5bar/分钟发动机功率140.5马力/千瓦康明斯机载吊机无吨钻杆长度3。0米Ф73主机重量10吨钻入角8~22o外形尺寸（长 x 宽 x 高）6。70x2.49x2。83m六、管道连接方案为保证施工安全,施工时应注意以下事项:1、管道拖头应焊接牢固,强度不低于母材强度。2、管道拖头密封可靠，在 10 公斤泥浆压力下不能出现渗漏。3、管道敷设时应架设滚轮支架,管道最小离地距离不小于 10cm；应避开表面划伤。4、管道敷设是回拖力应控制在理论计算值以内。5、管道敷设完毕后，两端应进行封堵，避开杂物进入管道。七、施工程序及组织岗位职责施工总体方案的原则以先测量、定点。再钻导向孔，预（回）扩孔，清孔,最后回拖管线的顺序进行.将工程的施工分为五个阶段：第一阶段：测量、定点。第二阶段：钻导向孔。第三阶段：预(回)扩孔。第四阶段:清孔、修孔。第五阶段：回拖管线。项目部负责对现场人员、设备的调度，各工序协调，生产指挥和施工技术、质量、安全、经营实行全民管理。建设单位负责配合施工单位的工作。钻机场地派保安人员值班（施工现场管理架构图后附。）施工队伍工作岗位设置如下:序...
