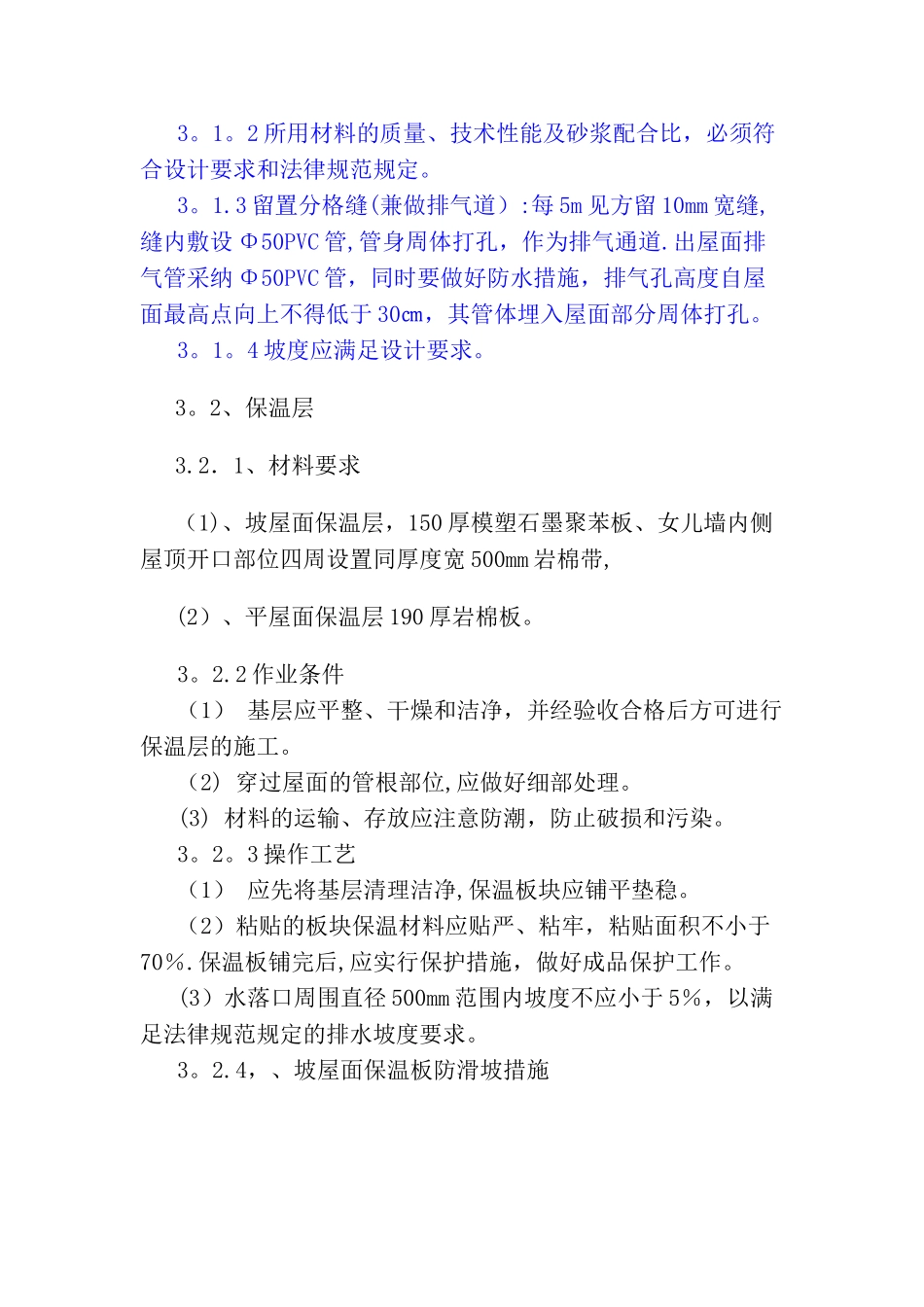

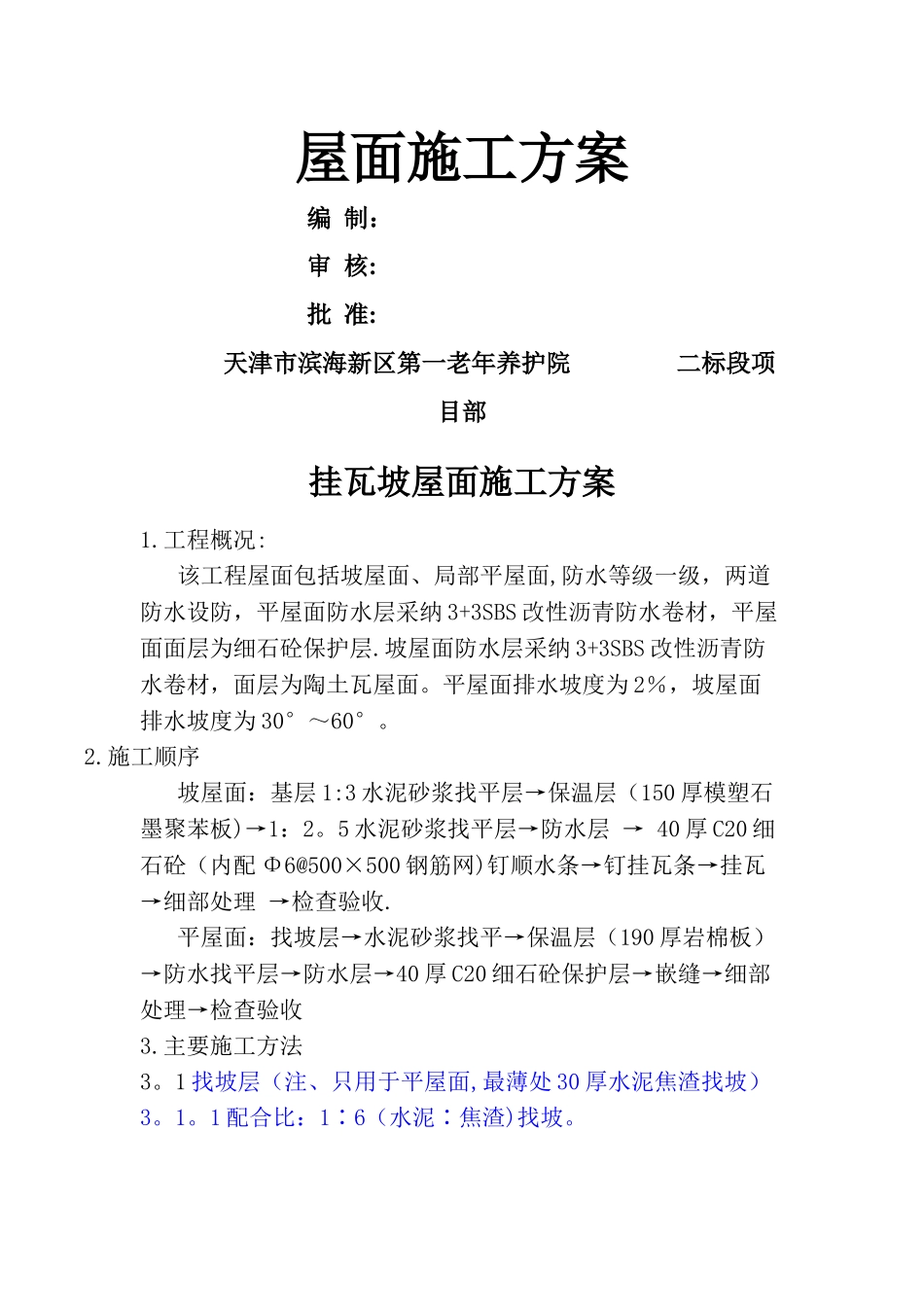

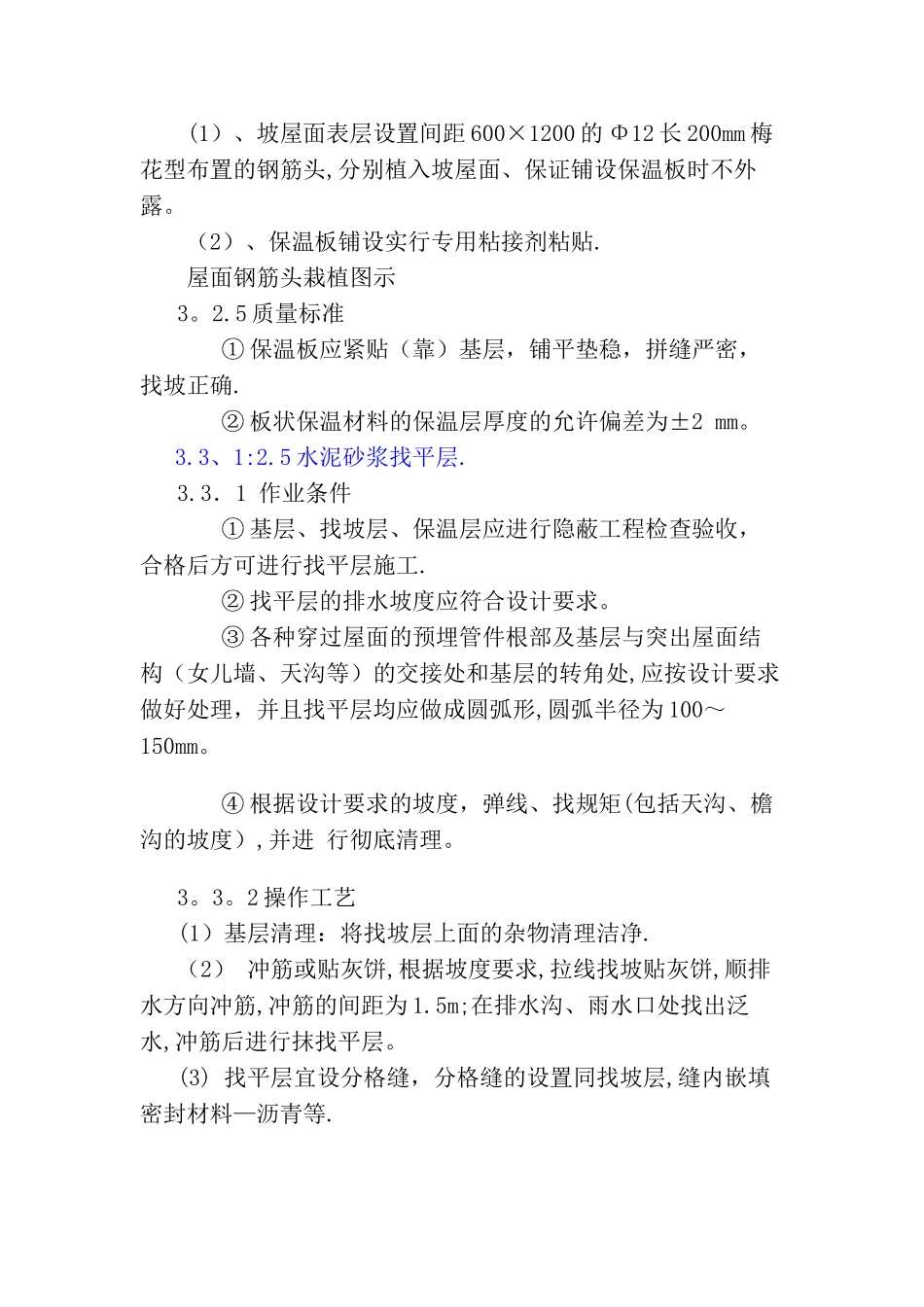

屋面施工方案编 制:审 核:批 准: 天津市滨海新区第一老年养护院 二标段项目部挂瓦坡屋面施工方案1.工程概况:该工程屋面包括坡屋面、局部平屋面,防水等级一级,两道防水设防,平屋面防水层采纳 3+3SBS 改性沥青防水卷材,平屋面面层为细石砼保护层.坡屋面防水层采纳 3+3SBS 改性沥青防水卷材,面层为陶土瓦屋面。平屋面排水坡度为 2%,坡屋面排水坡度为 30°~60°。2.施工顺序坡屋面:基层 1:3 水泥砂浆找平层→保温层(150 厚模塑石墨聚苯板)→1:2。5 水泥砂浆找平层→防水层 → 40 厚 C20 细石砼(内配 Φ6@500×500 钢筋网)钉顺水条→钉挂瓦条→挂瓦→细部处理 →检查验收. 平屋面:找坡层→水泥砂浆找平→保温层(190 厚岩棉板)→防水找平层→防水层→40 厚 C20 细石砼保护层→嵌缝→细部处理→检查验收 3.主要施工方法3。1 找坡层(注、只用于平屋面,最薄处 30 厚水泥焦渣找坡)3。1。1 配合比:1∶6(水泥∶焦渣)找坡。3。1。2 所用材料的质量、技术性能及砂浆配合比,必须符合设计要求和法律规范规定。3。1.3 留置分格缝(兼做排气道):每 5m 见方留 10mm 宽缝,缝内敷设 Φ50PVC 管,管身周体打孔,作为排气通道.出屋面排气管采纳 Φ50PVC 管,同时要做好防水措施,排气孔高度自屋面最高点向上不得低于 30㎝,其管体埋入屋面部分周体打孔。3。1。4 坡度应满足设计要求。3。2、保温层3.2.1、材料要求(1)、坡屋面保温层,150 厚模塑石墨聚苯板、女儿墙内侧屋顶开口部位四周设置同厚度宽 500mm 岩棉带,(2)、平屋面保温层 190 厚岩棉板。3。2.2 作业条件(1) 基层应平整、干燥和洁净,并经验收合格后方可进行保温层的施工。(2) 穿过屋面的管根部位,应做好细部处理。(3) 材料的运输、存放应注意防潮,防止破损和污染。3。2。3 操作工艺(1) 应先将基层清理洁净,保温板块应铺平垫稳。(2)粘贴的板块保温材料应贴严、粘牢,粘贴面积不小于70%.保温板铺完后,应实行保护措施,做好成品保护工作。(3)水落口周围直径 500mm 范围内坡度不应小于 5%,以满足法律规范规定的排水坡度要求。3。2.4,、坡屋面保温板防滑坡措施(1)、坡屋面表层设置间距 600×1200 的 Φ12 长 200mm 梅花型布置的钢筋头,分别植入坡屋面、保证铺设保温板时不外露。(2)、保温板铺设实行专用粘接剂粘贴.屋面钢筋头栽植图示3。2.5 质量标准 ① 保温板应紧贴(靠)基层,铺平垫稳,拼缝严密,找...
