挡烟垂壁专项方案

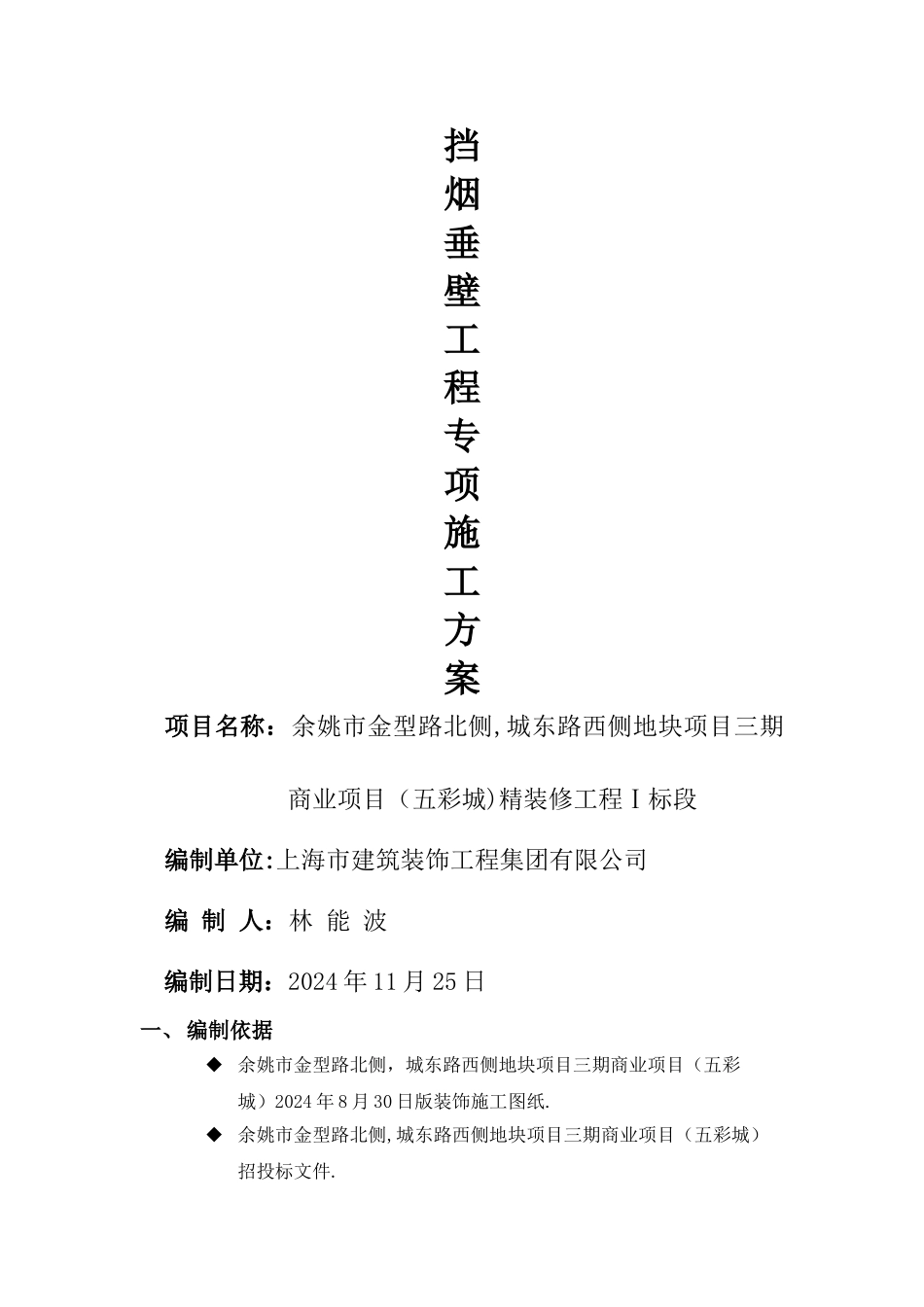

挡烟垂壁工程专项施工方案项目名称：余姚市金型路北侧,城东路西侧地块项目三期商业项目（五彩城)精装修工程Ⅰ标段编制单位:上海市建筑装饰工程集团有限公司编 制 人：林 能 波编制日期：2024 年 11 月 25 日一、编制依据 余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）2024 年 8 月 30 日版装饰施工图纸. 余姚市金型路北侧,城东路西侧地块项目三期商业项目（五彩城）招投标文件. 《建筑装饰装修工程质量验收法律规范》（GB 50210—2001) 《民用建筑工程室内环境污染控制法律规范》（GB 50325—2001) 《建筑工程施工质量验收统一标准》（GB 50300—2001) 《建筑玻璃应用技术规程》（JGJ113—2024） 《浮法玻璃》（GB11614、GB9963、JC/T536) 《建筑材料放射性核素限量》（GB6566—2001） 《建筑工程管理法律规范》 (GB/T50328—2001） 有关安全生产、文明施工的规定 公司 ISO—9001 贯标文件，《质量手册》 公司编制的《质量验收评定的企业标准》 公司编制的《建筑装饰工程施工工艺标准》 集团总公司和本公司制定的行业与企业标准化现场管理的有关规定和细则二、工程概况 华润置地余姚(五彩城）位于中国浙江省余姚市城东新区核心地块余姚市人民医院以北，城东路以西,东至沿城东路道路绿地,西至星光路，南至金型路,北至河道绿地范围内。主要由 1 个地下 3 层地库,1 幢地上 19 层酒店塔楼,1 幢地上 5 层购物中心及 1 排地上 4 层商业街组成.我司本次中标范围为五彩城购物中心地下二层、地下一层、一层、二层公共区域装修及购物中心拦河、自动扶梯公共区域装修工程。本专项方案针对五彩城购物中心地下二层、地下一层、一层、二层公共区域装修范围天花挡烟垂壁的施工编制。一层天花挡烟垂壁位置图二层、地下一层天花挡烟垂壁仅局部有.三、材料及施工准备本工程挡烟垂壁材料 5+0。76+5MM 夹胶钢化玻璃.(一）、基层材料要求：1、设计图纸要求本项目所有钢骨架基层均采纳热镀锌角钢。2、本项目钢骨架为 50＊5 热镀锌角钢，专用玻璃夹用紧固件将挡烟垂壁玻璃固定在角钢支架上，上部采纳石膏板固定在角钢支架上，因大多数挡烟垂壁为弧形，故在玻璃固定点间加上 2～3 个方管支点，以达到石膏板弧向封闭.具体详见下方节点。原设计方案 深化设计方案挡烟垂壁详图(二）、材料运输及进场要求：1、挡烟垂壁用玻璃必须符合设计要求，特别是热弯弧形玻璃，须在现...
