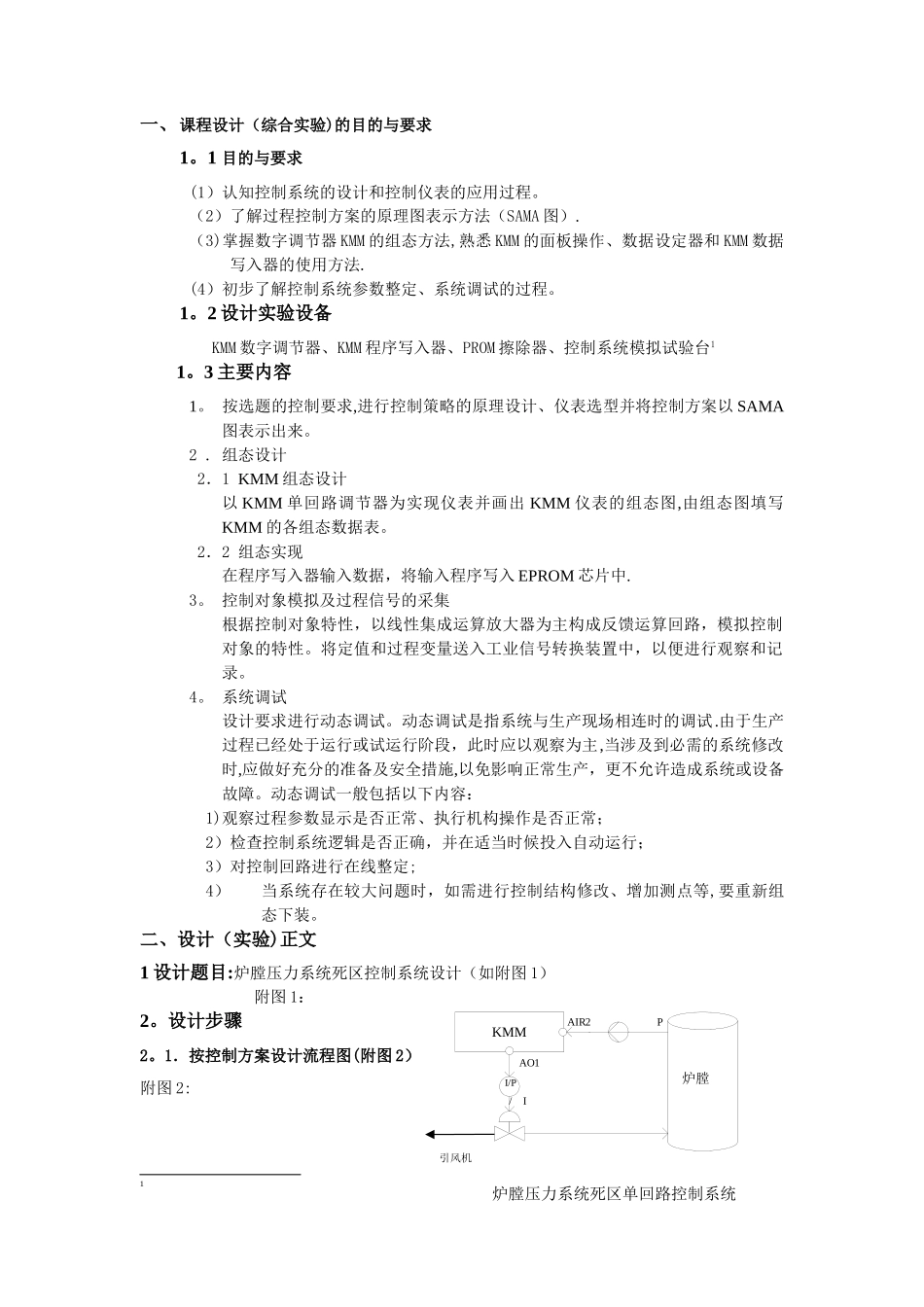

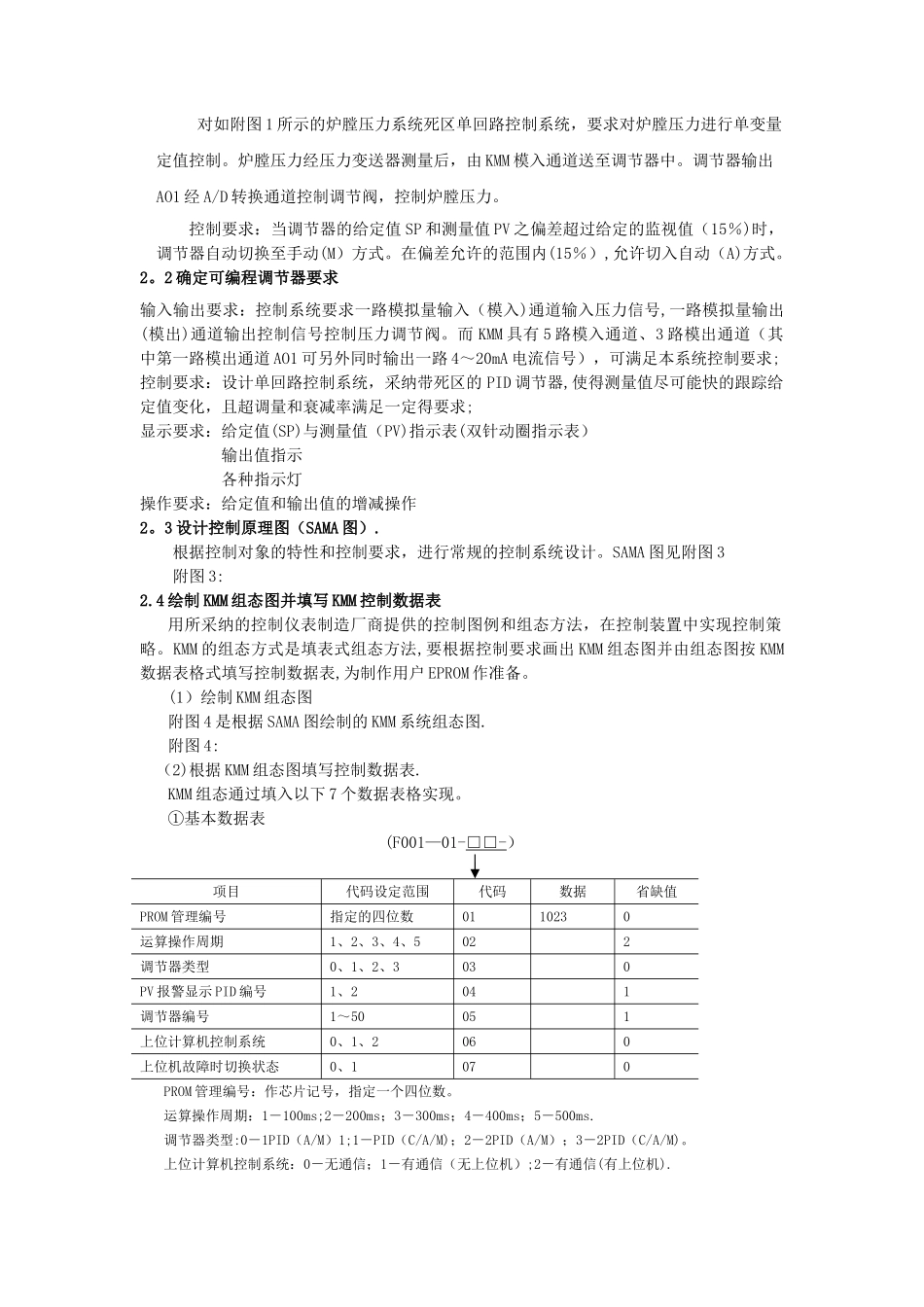

控制装置与仪表课程设计课程设计报告( 2024—— 2024 年度第二学期）名称：控制装置与仪表课程设计题目:炉膛压力系统死区控制系统设计院系：班级：学号：学生姓名：指导老师：设计周数：一周成绩:日期:2024 年 7 月 5 日一、课程设计（综合实验)的目的与要求1。1 目的与要求(1）认知控制系统的设计和控制仪表的应用过程。（2）了解过程控制方案的原理图表示方法（SAMA 图）.（3)掌握数字调节器 KMM 的组态方法,熟悉 KMM 的面板操作、数据设定器和 KMM 数据写入器的使用方法.(4）初步了解控制系统参数整定、系统调试的过程。1。2 设计实验设备KMM 数字调节器、KMM 程序写入器、PROM 擦除器、控制系统模拟试验台11。3 主要内容1。 按选题的控制要求,进行控制策略的原理设计、仪表选型并将控制方案以 SAMA图表示出来。2 . 组态设计2．1 KMM 组态设计以 KMM 单回路调节器为实现仪表并画出 KMM 仪表的组态图,由组态图填写KMM 的各组态数据表。2．2 组态实现在程序写入器输入数据，将输入程序写入 EPROM 芯片中.3。 控制对象模拟及过程信号的采集根据控制对象特性，以线性集成运算放大器为主构成反馈运算回路，模拟控制对象的特性。将定值和过程变量送入工业信号转换装置中，以便进行观察和记录。4。 系统调试设计要求进行动态调试。动态调试是指系统与生产现场相连时的调试.由于生产过程已经处于运行或试运行阶段，此时应以观察为主,当涉及到必需的系统修改时,应做好充分的准备及安全措施,以免影响正常生产，更不允许造成系统或设备故障。动态调试一般包括以下内容：1)观察过程参数显示是否正常、执行机构操作是否正常；2）检查控制系统逻辑是否正确，并在适当时候投入自动运行；3）对控制回路进行在线整定;4）当系统存在较大问题时，如需进行控制结构修改、增加测点等,要重新组态下装。二、设计（实验)正文1 设计题目:炉膛压力系统死区控制系统设计（如附图 1）附图 1：2。设计步骤2。1．按控制方案设计流程图(附图 2）附图 2:1炉膛KMMPI/I/P引风机炉膛压力系统死区单回路控制系统AO1AIR2对如附图 1 所示的炉膛压力系统死区单回路控制系统，要求对炉膛压力进行单变量定值控制。炉膛压力经压力变送器测量后，由 KMM 模入通道送至调节器中。调节器输出AO1 经 A/D 转换通道控制调节阀，控制炉膛压力。控制要求：当调节器的给定值 SP 和测量值 PV 之偏差超过给定的监视值（15％)时，调节器自动切换至...
