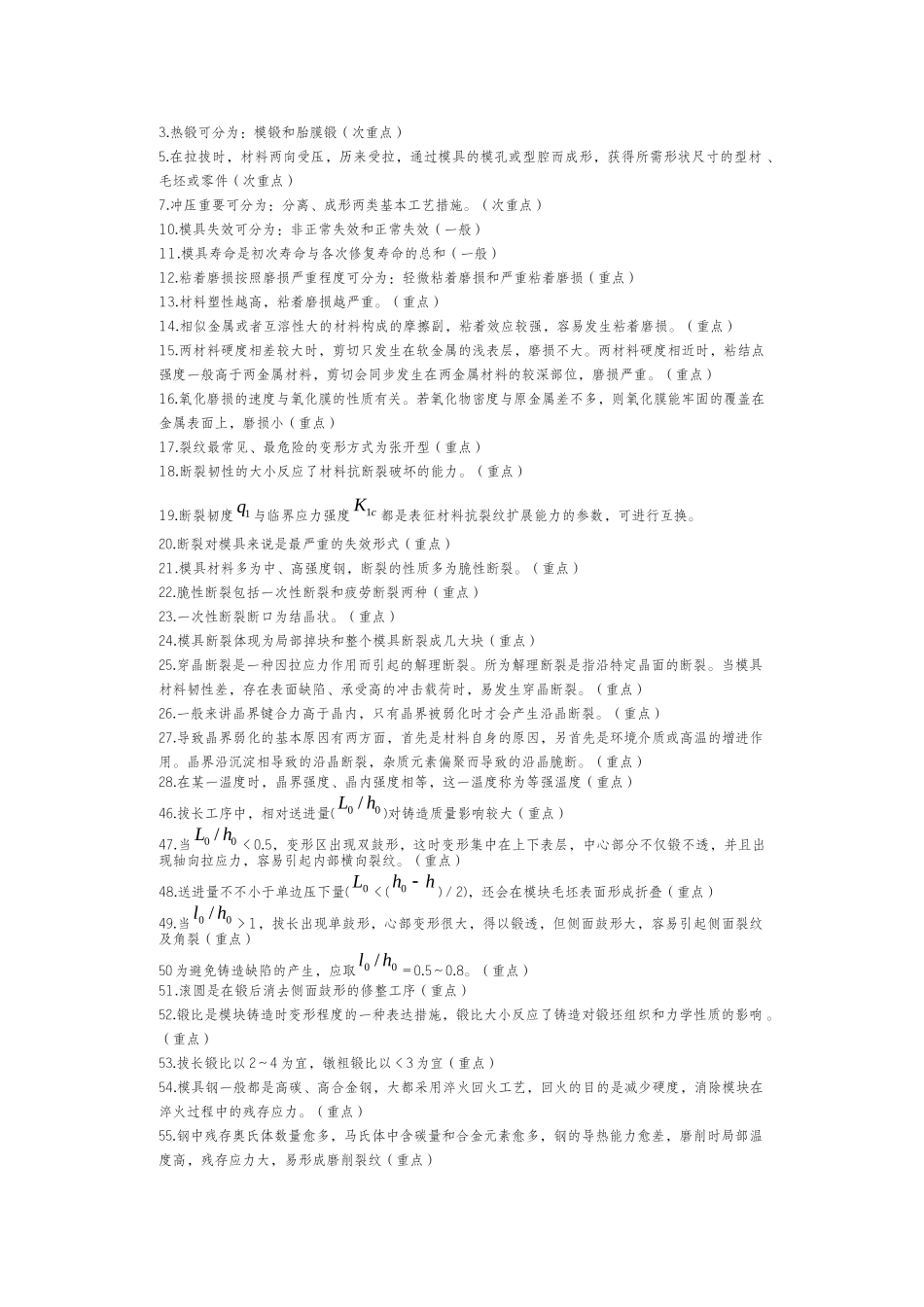

热锻可分为：模锻和胎膜锻（次重点）5
在拉拔时，材料两向受压，历来受拉，通过模具的模孔或型腔而成形，获得所需形状尺寸的型材 、毛坯或零件（次重点） 7
冲压重要可分为：分离、成形两类基本工艺措施
（次重点）10
模具失效可分为：非正常失效和正常失效（一般）11
模具寿命是初次寿命与各次修复寿命的总和（一般）12
粘着磨损按照磨损严重程度可分为：轻微粘着磨损和严重粘着磨损（重点）13
材料塑性越高，粘着磨损越严重
（重点）14
相似金属或者互溶性大的材料构成的摩擦副，粘着效应较强，容易发生粘着磨损
（重点）15
两材料硬度相差较大时，剪切只发生在软金属的浅表层，磨损不大
两材料硬度相近时，粘结点强度一般高于两金属材料，剪切会同步发生在两金属材料的较深部位，磨损严重
（重点）16
氧化磨损的速度与氧化膜的性质有关
若氧化物密度与原金属差不多，则氧化膜能牢固的覆盖在金属表面上，磨损小（重点）17
裂纹最常见、最危险的变形方式为张开型（重点）18
断裂韧性的大小反应了材料抗断裂破坏的能力
（重点）19
断裂韧度与临界应力强度都是表征材料抗裂纹扩展能力的参数，可进行互换
断裂对模具来说是最严重的失效形式（重点）21
模具材料多为中、高强度钢，断裂的性质多为脆性断裂
（重点）22
脆性断裂包括一次性断裂和疲劳断裂两种（重点）23
一次性断裂断口为结晶状
（重点）24
模具断裂体现为局部掉块和整个模具断裂成几大块（重点）25
穿晶断裂是一种因拉应力作用而引起的解理断裂
所为解理断裂是指沿特定晶面的断裂
当模具材料韧性差，存在表面缺陷、承受高的冲击载荷时，易发生穿晶断裂
（重点）26
一般来讲晶界键合力高于晶内，只有晶界被弱化时才会产生沿晶断裂
（重点）27
导致晶界弱化的基本原因有两方面，首先是材料自身的原因，另首先是环境介质或高温的增进作用
晶界沿沉淀相导致的沿晶断裂，杂质元
