数字电压表的设计与制作VIP专享

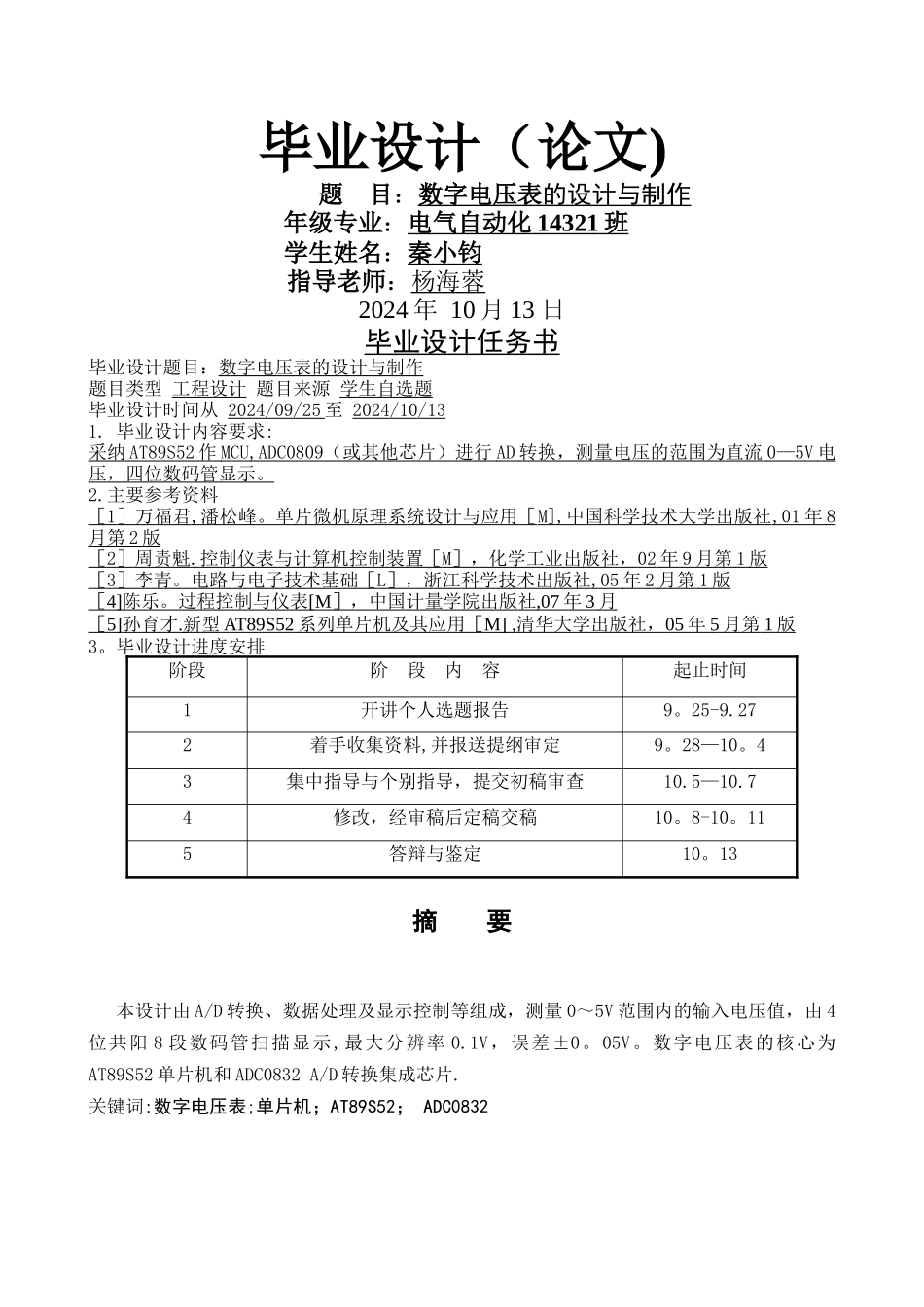

毕业设计（论文)题 目：数字电压表 的设计与制作 年级专业：电气自动化 14321 班 学生姓名：秦小钧指导老师：杨海蓉2024 年 10 月 13 日毕业设计任务书毕业设计题目：数字电压表的设计与制作题目类型 工程设计 题目来源 学生自选题毕业设计时间从 2024/09/25 至 2024/ 10 / 13 1. 毕业设计内容要求:采纳 AT89S52 作 MCU,ADC0809 （或其他芯片）进行 AD 转换，测量电压的范围为直流 0—5V 电 压，四位数码管显示。2.主要参考资料［ 1 ］万福君 , 潘松峰。单片微机原理系统设计与应用［ M], 中国科学技术大学出版社 ,01 年 8 月第 2 版 ［ 2 ］周责魁 . 控制仪表与计算机控制装置［ M ］，化学工业出版社， 02 年 9 月第 1 版 ［ 3 ］李青。电路与电子技术基础［ L ］，浙江科学技术出版社 ,05 年 2 月第 1 版 ［ 4] 陈乐。过程控制与仪表 [M ］，中国计量学院出版社 ,07 年 3 月 ［ 5] 孙育才 . 新型 AT89S52 系列单片机及其应用［ M] , 清华大学出版社， 05 年 5 月第 1 版 3。毕业设计进度安排阶段阶 段 内 容起止时间1开讲个人选题报告9。25-9.272着手收集资料,并报送提纲审定9。28—10。43集中指导与个别指导，提交初稿审查10.5—10.74修改，经审稿后定稿交稿10。8-10。115答辩与鉴定10。13摘 要本设计由 A/D 转换、数据处理及显示控制等组成，测量 0～5V 范围内的输入电压值，由 4位共阳 8 段数码管扫描显示,最大分辨率 0.1V，误差±0。05V。数字电压表的核心为AT89S52 单片机和 ADC0832 A/D 转换集成芯片.关键词:数字电压表;单片机；AT89S52； ADC0832第一章 设计方案的选择1.1 功能要求及设计目标采纳 AT89S52 作 MCU，ADC0809（或其他芯片）进行 AD 转换，测量电压的范围为直流 0—5V 电压，四位数码管显示.（设计并制作出实物为优）.1。2 系统设计方案AT89S52 具有如下特点：40 个引脚，8k Bytes Flash 片内程序存储器，256 bytes 的随机存取数据存储器（RAM），32 个外部双向输入/输出（I/O）口，5 个中断优先级 2 层中断嵌套中断，2 个 16 位可编程定时计数器,2 个全双工串行通信口,看门狗（WDT）电路，片内时钟振荡器AT89C52 可以根据常规方法进行编程,也可以在线编程。其将通用的微处理器和 Flash存储器结合在一起,特别是可反复擦写的 Flash 存储器可有效地降低开发成本.AT89S5 与 AT...
