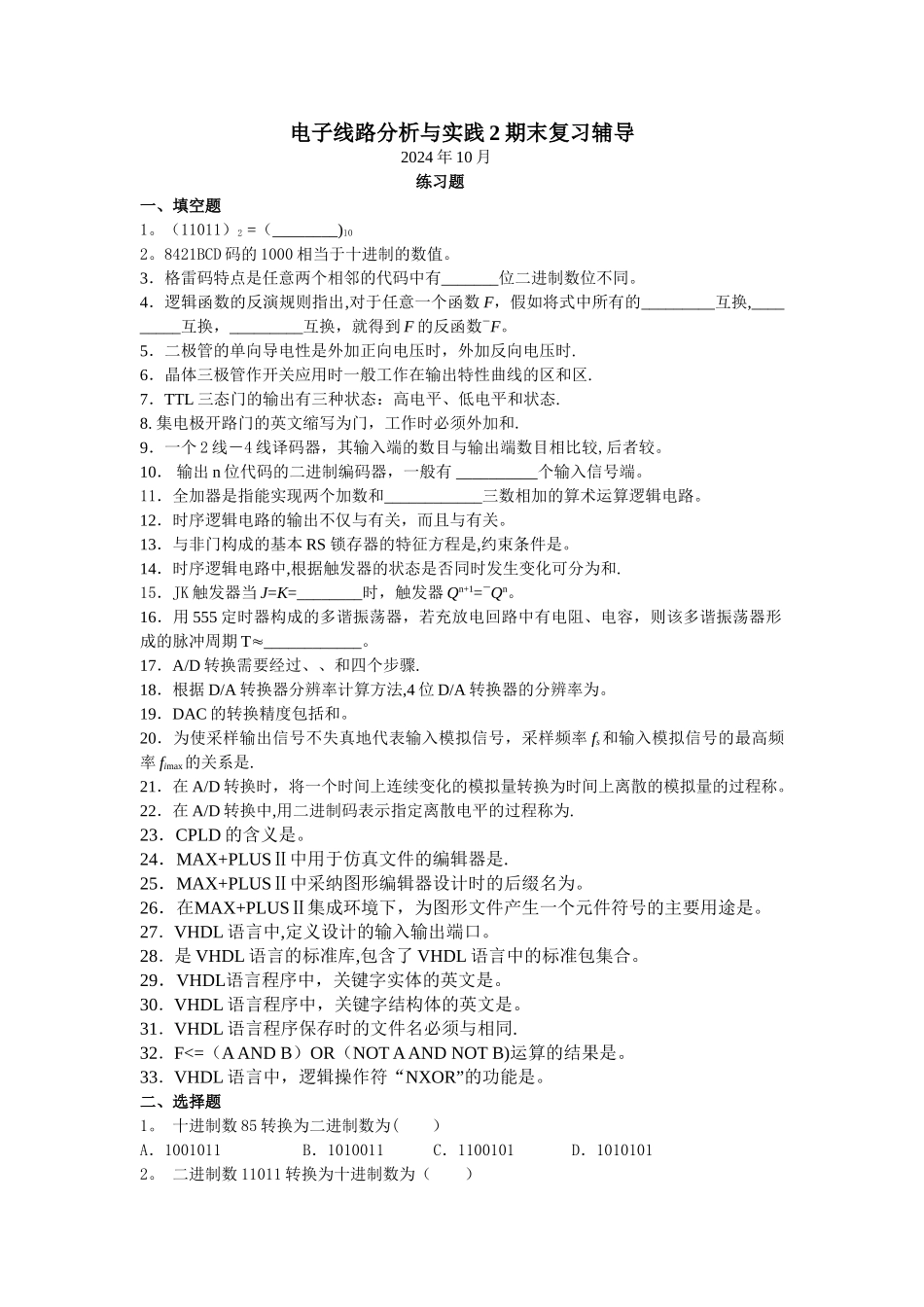

电子线路分析与实践 2 期末复习辅导 2024 年 10 月练习题一、填空题1。（11011）2 =（________)102。8421BCD 码的 1000 相当于十进制的数值。3．格雷码特点是任意两个相邻的代码中有_______位二进制数位不同。4．逻辑函数的反演规则指出,对于任意一个函数 F，假如将式中所有的_________互换,_________互换，_________互换，就得到 F 的反函数F。5．二极管的单向导电性是外加正向电压时，外加反向电压时.6．晶体三极管作开关应用时一般工作在输出特性曲线的区和区.7．TTL 三态门的输出有三种状态：高电平、低电平和状态.8. 集电极开路门的英文缩写为门，工作时必须外加和.9．一个 2 线－4 线译码器，其输入端的数目与输出端数目相比较,后者较。10． 输出 n 位代码的二进制编码器，一般有 __________个输入信号端。11．全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。12．时序逻辑电路的输出不仅与有关，而且与有关。13．与非门构成的基本 RS 锁存器的特征方程是,约束条件是。14．时序逻辑电路中,根据触发器的状态是否同时发生变化可分为和.15．JK 触发器当 J=K=________时，触发器 Qn+1=Qn。16．用 555 定时器构成的多谐振荡器，若充放电回路中有电阻、电容，则该多谐振荡器形成的脉冲周期 T____________。17．A/D 转换需要经过、、和四个步骤.18．根据 D/A 转换器分辨率计算方法,4 位 D/A 转换器的分辨率为。19．DAC 的转换精度包括和。20．为使采样输出信号不失真地代表输入模拟信号，采样频率 fs和输入模拟信号的最高频率 fimax的关系是.21．在 A/D 转换时，将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程称。22．在 A/D 转换中,用二进制码表示指定离散电平的过程称为.23．CPLD 的含义是。24．MAX+PLUSⅡ中用于仿真文件的编辑器是.25．MAX+PLUSⅡ中采纳图形编辑器设计时的后缀名为。26．在MAX+PLUSⅡ集成环境下，为图形文件产生一个元件符号的主要用途是。27．VHDL 语言中,定义设计的输入输出端口。28．是 VHDL 语言的标准库,包含了 VHDL 语言中的标准包集合。29．VHDL语言程序中，关键字实体的英文是。30．VHDL 语言程序中，关键字结构体的英文是。31．VHDL 语言程序保存时的文件名必须与相同.32．F<=（A AND B）OR（NOT A AND NOT B)运算的结果是。33．VHDL 语言中，逻辑操作符“NXOR”的功能是。二、选择题1。 十进制数 85 转换为二...
