2025年钳工操作技能考核题库VIP专享

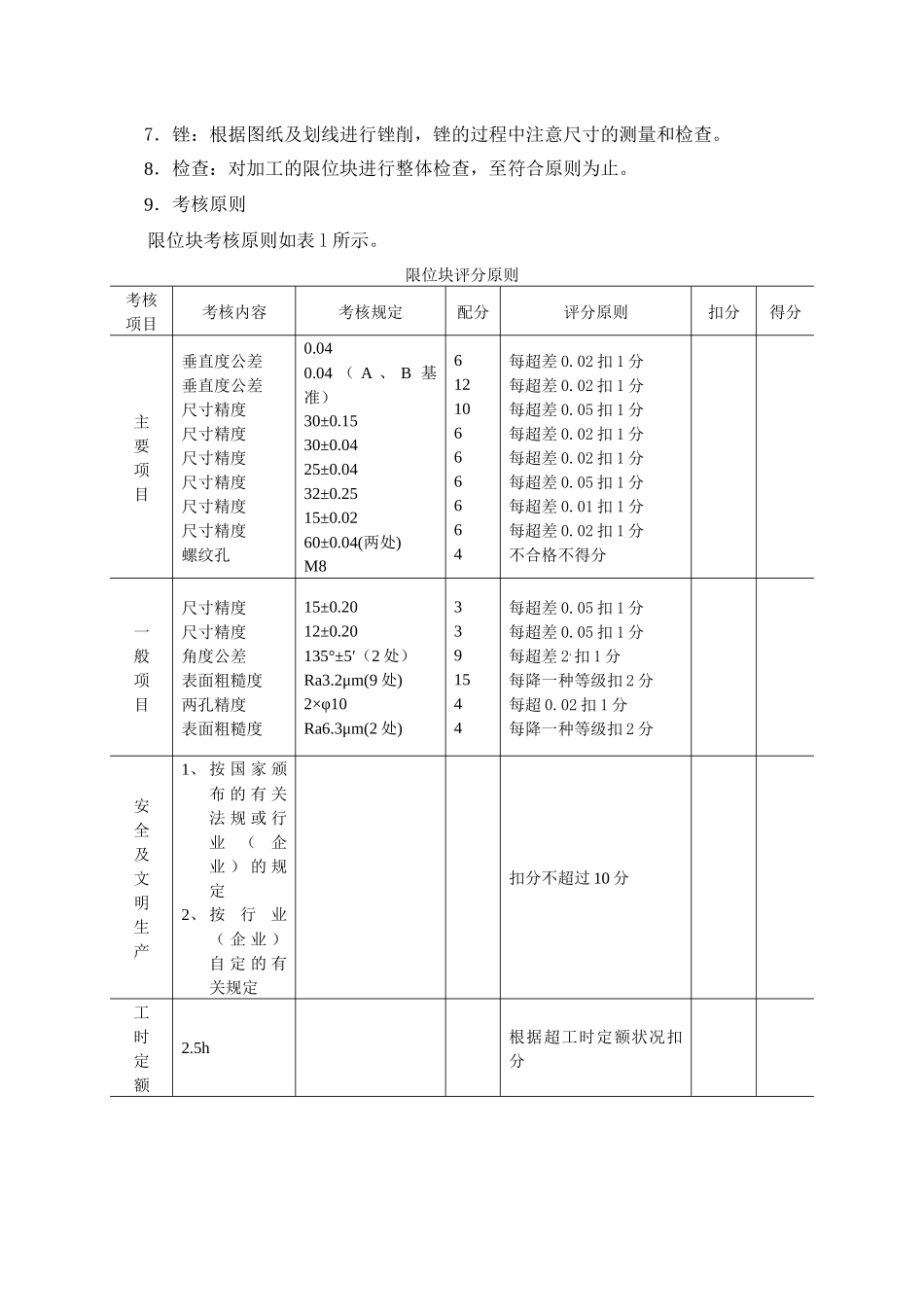

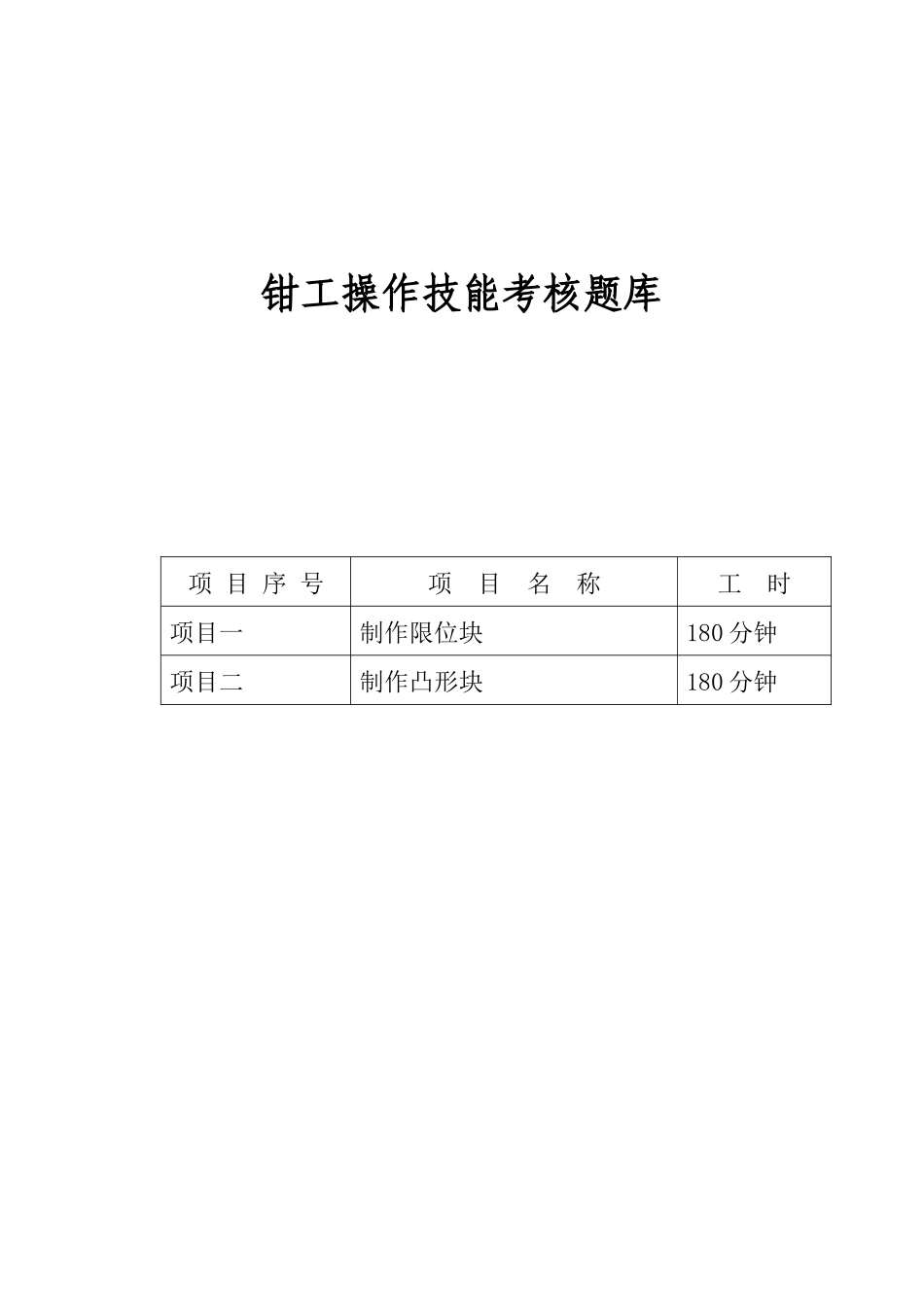

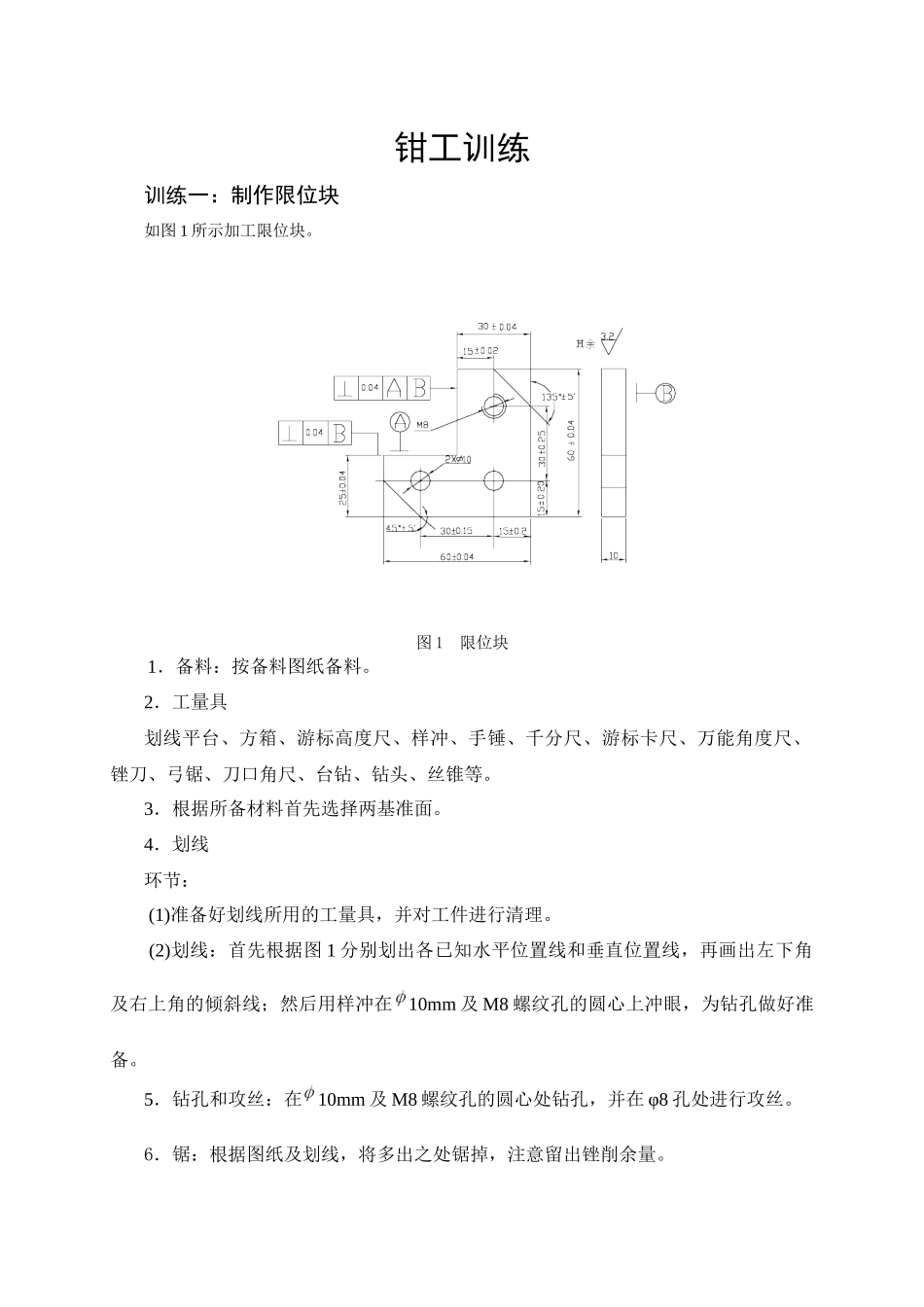

钳工操作技能考核题库项 目 序 号项 目 名 称工 时项目一制作限位块180 分钟项目二制作凸形块180 分钟钳工训练训练一：制作限位块如图 1 所示加工限位块。图 1 限位块1．备料：按备料图纸备料。 2．工量具划线平台、方箱、游标高度尺、样冲、手锤、千分尺、游标卡尺、万能角度尺、锉刀、弓锯、刀口角尺、台钻、钻头、丝锥等。3．根据所备材料首先选择两基准面。4．划线环节： (1)准备好划线所用的工量具，并对工件进行清理。 (2)划线：首先根据图 1 分别划出各已知水平位置线和垂直位置线，再画出左下角及右上角的倾斜线；然后用样冲在10mm 及 M8 螺纹孔的圆心上冲眼，为钻孔做好准备。5．钻孔和攻丝：在10mm 及 M8 螺纹孔的圆心处钻孔，并在 φ8 孔处进行攻丝。6．锯：根据图纸及划线，将多出之处锯掉，注意留出锉削余量。7．锉：根据图纸及划线进行锉削，锉的过程中注意尺寸的测量和检查。8．检查：对加工的限位块进行整体检查，至符合原则为止。9．考核原则限位块考核原则如表 l 所示。限位块评分原则考核项目考核内容考核规定配分评分原则扣分得分主要项目垂直度公差垂直度公差尺寸精度尺寸精度尺寸精度尺寸精度尺寸精度尺寸精度螺纹孔0.040.04 （ A 、 B 基准）30±0.1530±0.0425±0.0432±0.2515±0.0260±0.04(两处)M861210666664每超差 0.02 扣 1 分每超差 0.02 扣 1 分每超差 0.05 扣 1 分每超差 0.02 扣 1 分每超差 0.02 扣 1 分每超差 0.05 扣 1 分每超差 0.01 扣 1 分每超差 0.02 扣 1 分不合格不得分一般项目尺寸精度尺寸精度角度公差表面粗糙度两孔精度表面粗糙度15±0.2012±0.20135°±5′（2 处）Ra3.2μm(9 处)2×φ10Ra6.3μm(2 处)3391544每超差 0.05 扣 1 分每超差 0.05 扣 1 分每超差 2,扣 1 分每降一种等级扣 2 分每超 0.02 扣 1 分每降一种等级扣 2 分安全及文明生产1、 按 国 家 颁布 的 有 关法 规 或 行业（企业 ） 的 规定2、 按行业（ 企 业 ）自 定 的 有关规定扣分不超过 10 分工时定额2.5h根据超工时定额状况扣分训练二：制作凸形块如图 2 所示加工凸形块。图 2 凸形块1．备料：按备料图纸备料。 2．工量具划线平台、方箱、游标高度尺、样冲、手锤、千分尺、游标卡尺、万能角度尺、锉刀、弓锯、刀口角尺、台钻、钻头、丝锥等。3．根据所备材料首先选择两基准面。4．划线环节： (1)准备好划...
