施工作业指导书设置表及分析表

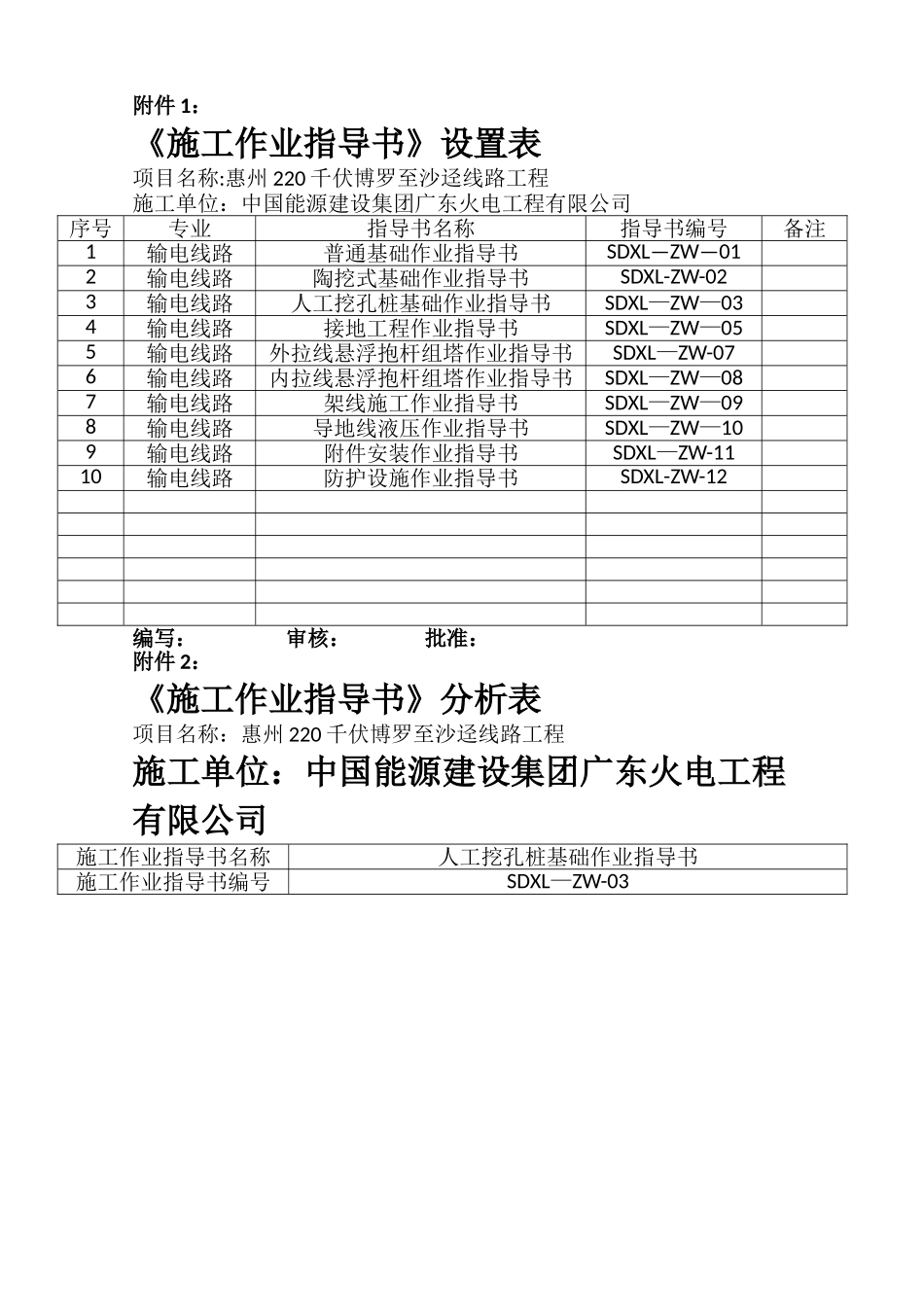

附件 1：《施工作业指导书》设置表项目名称:惠州 220 千伏博罗至沙迳线路工程施工单位：中国能源建设集团广东火电工程有限公司序号专业指导书名称指导书编号备注1输电线路普通基础作业指导书SDXL—ZW—012输电线路陶挖式基础作业指导书SDXL-ZW-023输电线路人工挖孔桩基础作业指导书SDXL—ZW—034输电线路接地工程作业指导书SDXL—ZW—055输电线路外拉线悬浮抱杆组塔作业指导书SDXL—ZW-076输电线路内拉线悬浮抱杆组塔作业指导书SDXL—ZW—087输电线路架线施工作业指导书SDXL—ZW—098输电线路导地线液压作业指导书SDXL—ZW—109输电线路附件安装作业指导书SDXL—ZW-1110输电线路防护设施作业指导书SDXL-ZW-12编写： 审核： 批准：附件 2：《施工作业指导书》分析表项目名称：惠州 220 千伏博罗至沙迳线路工程施工单位：中国能源建设集团广东火电工程有限公司施工作业指导书名称人工挖孔桩基础作业指导书施工作业指导书编号SDXL—ZW-03具体内容：1。本工程挖孔桩基础（如5905B10WZ、6701C10WZ、7954D15WZ等74种基础型式）。2。 基础施工前,施工单位需注意做好接口环节的检查，如杆塔明细表与基础配置表、铁塔施工图相应呼高的基础半根开与基础配置表是否一致，地脚螺栓间距与相应地脚螺栓图是否一致，塔角板尺寸、地脚螺栓图是否一致，塔脚板尺寸、地脚螺栓锚板尺寸与基础尺寸是否相碰，地脚螺栓旋转方向等相关内容。3. 本工程 M20 以上的桩主筋均为 HRB400（Ⅲ级钢），M6～M18 采纳 HPB300(Ⅰ 级钢)。请严格根据设计图纸加工钢筋.4。 基础施工场地平整后或基坑开挖后如发现土洞、溶洞及其他与设计地质条件不符的情况 ,需及时通知设计，以便根据现场实际情况进行处理。5。 人员配备表 5—1 人 员 配 备 表工 序 名 称建议工作人数负责人数监护人数浇制前1211混凝土浇制1511浇制后410 注：作业人数根据具体工程量规模配备。6.表 6—1 混凝土配合比 材 料强度等级水 泥砂石水坍落度C10配料量（kg/m3）2726801263185重量比12.504.640。68C25配料量(kg/m3）3496531213185重量比11。873。480.53 注:应提前进行配合比设计和试验,以满足桩身混凝土施工的需要。7。回填土应按“施工法律规范"分层夯实，每填土 300 毫米夯实一次。石坑回填时应掺土，石土比列为 3:1，并分层夯实。余土禁止堆放在塔位下坡侧，应分散地尽量远离塔位堆放。地网埋设后回填土时必须夯实。8。 基础露高,出地面超过 1。5 米的需装设爬梯.根...
