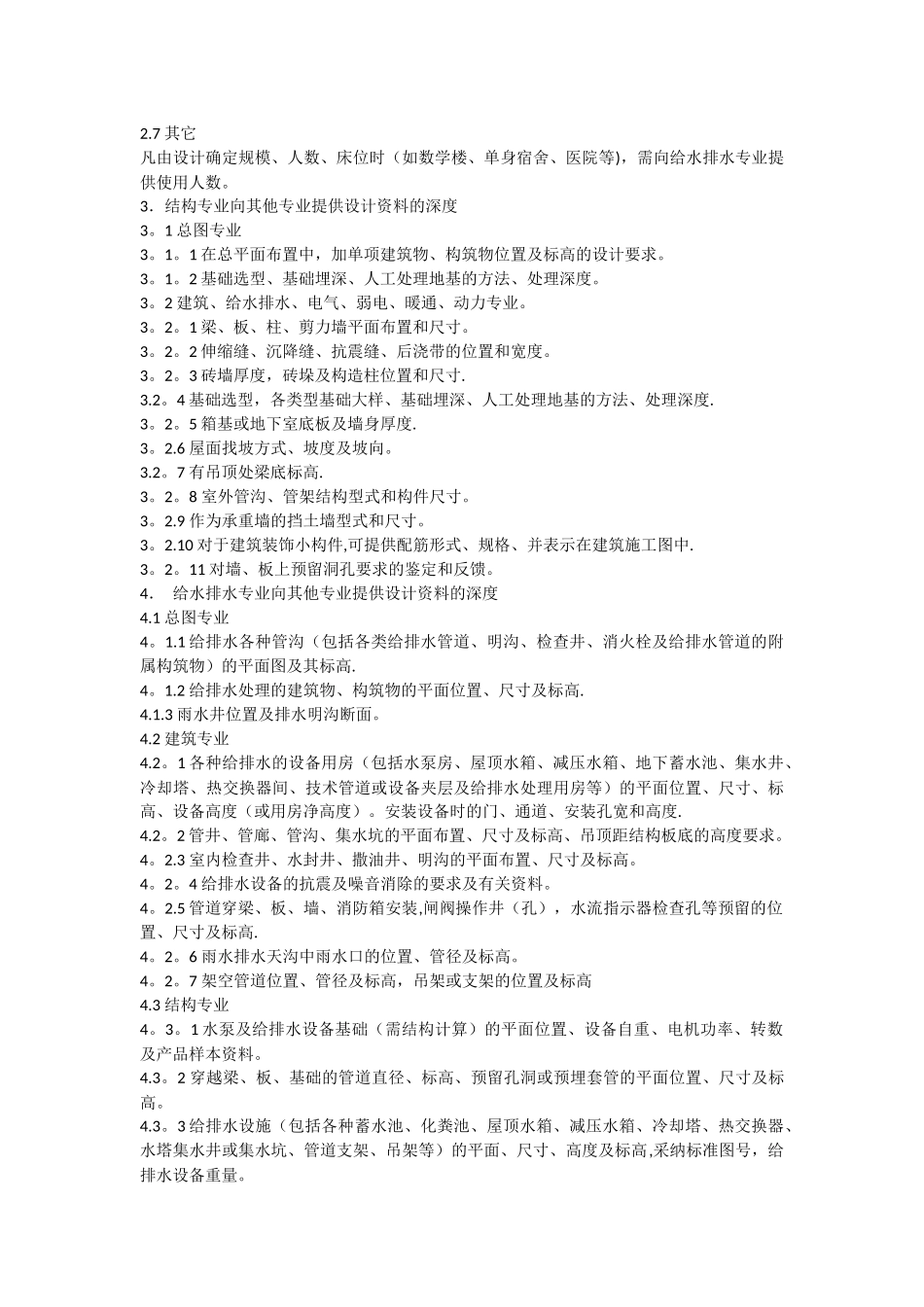

施工图设计提资深度规定-适用各专业_第3页
3/20
施工图设计提资深度规定一次提资及返资l 项目启动,结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见,对以下内容进行确认,有修改的,提供局部修改图.结构专业:确认结构体系及基础形式,影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向.机电专业:确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高,提出主要管线走向(含室外管线以及影响立面或使用功能的主要水平管及立管),大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载,楼板及结构墙上大于 800x800 的洞口、特别的降板要求等.建筑工程施工图设计互提资料深度要求1.总图专业向其他专业提供设计资料的深度(建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同)。1.1 总平面及竖向设计图1。1。1 红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。1.1。2 建筑物、构筑物的设计坐标(简单项目可用尺寸标注),室内外地坪标高。1。1。3 车行道交叉点的中心坐标及标高,道路的形式,路面宽度、坡向、坡长及变坡点标高.1。1。4 地面雨水排向。1。1.5 自然地形地貌。1。2 其它(仅向给水排水专业提供)雨水排除、排污和给水管进出口。2.建筑专业向其他专业提供设计资料的深度(总图、结构、给水排水、电气、弱电、暖通、动力专业均同)。2.1 平面图:包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。2。1.1 柱网布置、剪力墙、防火墙、变形缝位置,墙体如有承重墙,轻质墙等不同材料组成时应按图例表示清楚,并注明不同墙体厚度。2。1。2 阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞(非各专业用),设备搬运井道、窗井、电梯井、电梯机房(应注明电梯型号速度)、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸,当另行绘制平面放大或有大样时则可不注尺寸.有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶范围。2.1.3 注明房间名称,当有特别要求(如防火、防爆、恒温、无菌及较重荷载时)应同时注明。2.1.4 门窗编号,门的开启方向,门洞宽和高.2。1.5 一般情况下注三道尺寸(门窗宽度与轴线关系、开间尺寸、外包尺寸),当有内隔墙时应标明其位置尺寸。2。1。6 轴线编号.2。1.7 室内外标高、各层标高、阳台、外廊、浴厕...
