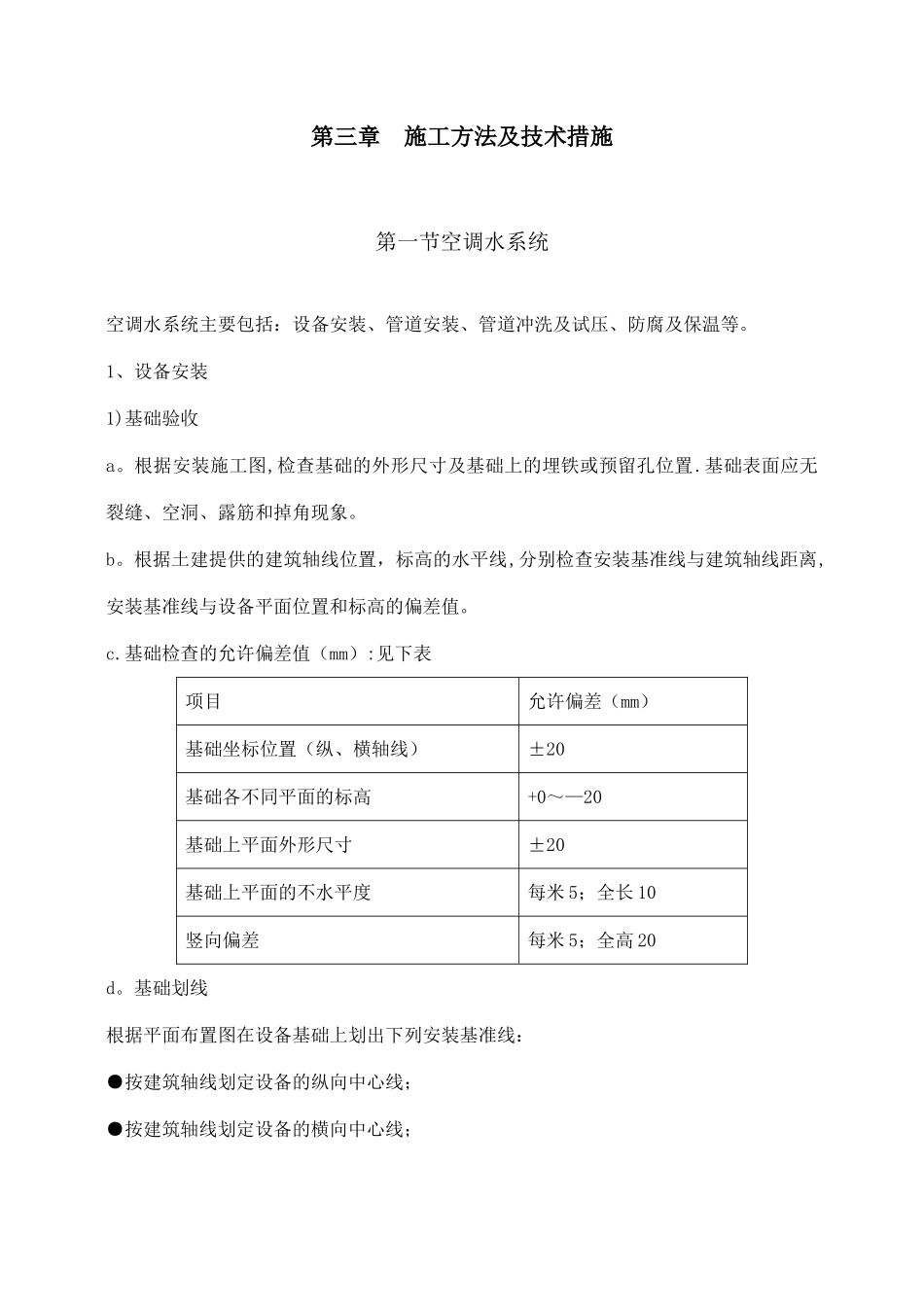

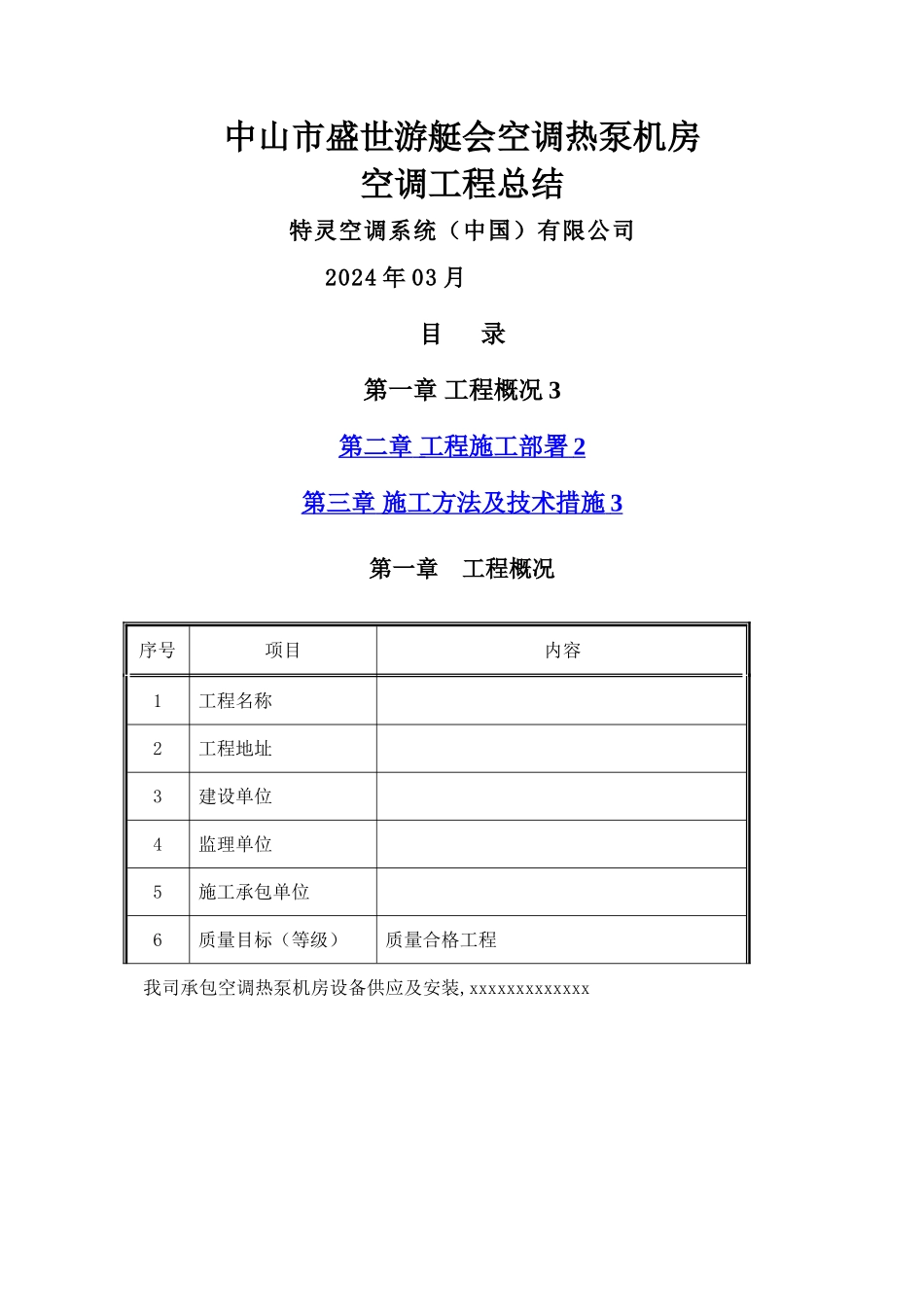

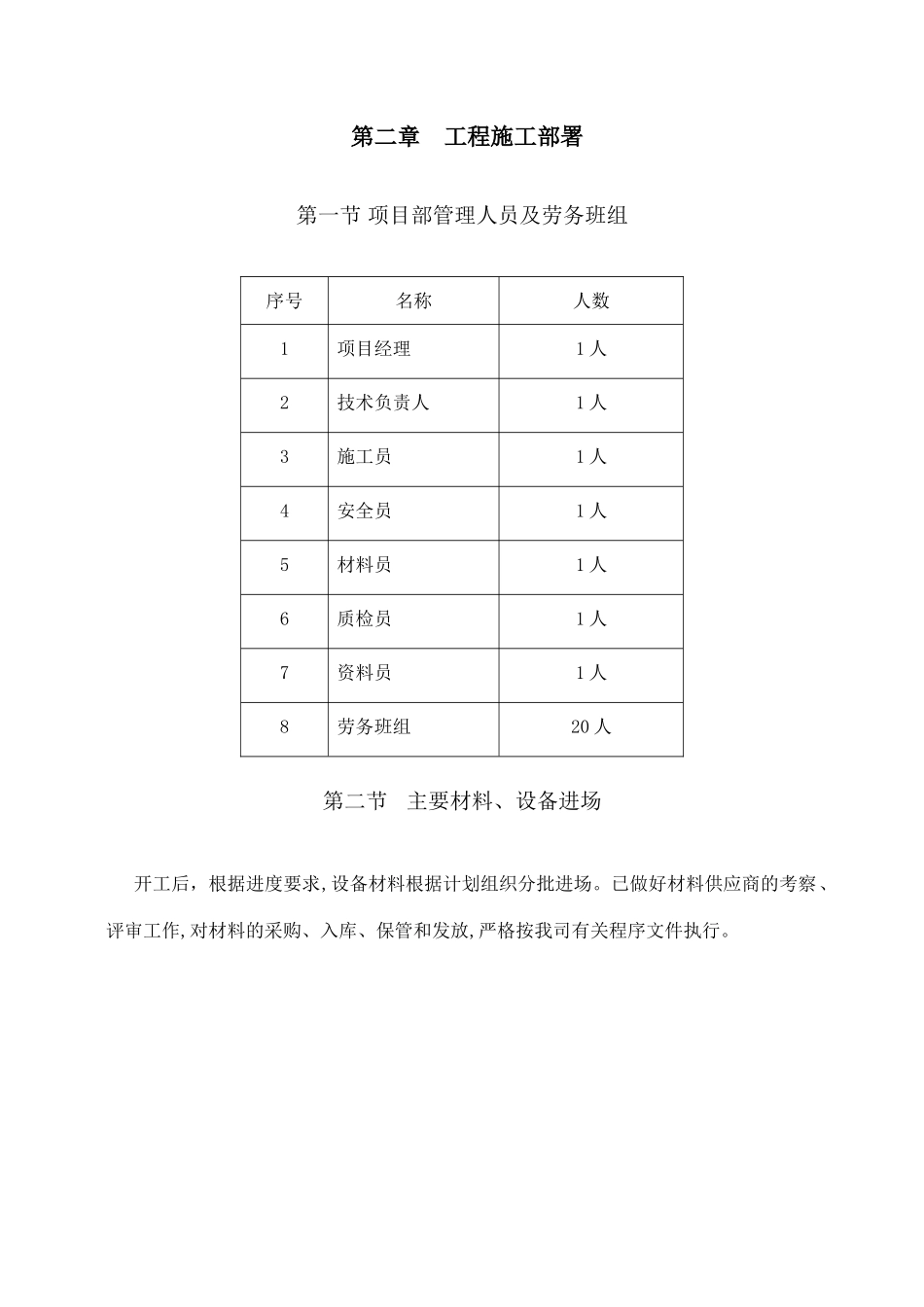

中山市盛世游艇会空调热泵机房空调工程总结特灵空调系统(中国)有限公司2024 年 03 月目 录第一章 工程概况 3第二章 工程施工部署 2 第三章 施工方法及技术措施 3 第一章 工程概况序号项目内容1工程名称2工程地址3建设单位4监理单位5施工承包单位6质量目标(等级)质量合格工程我司承包空调热泵机房设备供应及安装,xxxxxxxxxxxxx第二章 工程施工部署第一节 项目部管理人员及劳务班组序号名称人数1项目经理1 人2技术负责人1 人3施工员1 人4安全员1 人5材料员1 人6质检员1 人7资料员1 人8劳务班组20 人第二节主要材料、设备进场开工后,根据进度要求,设备材料根据计划组织分批进场。已做好材料供应商的考察、评审工作,对材料的采购、入库、保管和发放,严格按我司有关程序文件执行。第三章 施工方法及技术措施第一节空调水系统空调水系统主要包括:设备安装、管道安装、管道冲洗及试压、防腐及保温等。 1、设备安装1)基础验收 a。根据安装施工图,检查基础的外形尺寸及基础上的埋铁或预留孔位置.基础表面应无裂缝、空洞、露筋和掉角现象。 b。根据土建提供的建筑轴线位置,标高的水平线,分别检查安装基准线与建筑轴线距离,安装基准线与设备平面位置和标高的偏差值。c.基础检查的允许偏差值(mm):见下表 项目允许偏差(mm)基础坐标位置(纵、横轴线)±20基础各不同平面的标高+0~—20基础上平面外形尺寸±20基础上平面的不水平度每米 5;全长 10竖向偏差每米 5;全高 20d。基础划线 根据平面布置图在设备基础上划出下列安装基准线: ●按建筑轴线划定设备的纵向中心线; ●按建筑轴线划定设备的横向中心线; ●按标高基准点,在基础上引出安装标高基准线.2)设备就位 a。按施工图和法律规范要求,使设备的纵横向中心线与基础上划定的纵横向中心线基本吻合,允许偏差 10mm,对有地脚螺栓而需灌浆的设备可利用斜垫铁进行调整,对无地脚螺栓且底部没有避震垫的设备,就位前要检查基础表面的平整度。 b.设备就位前事先用枕木及钢板铺设斜坡,同时在基础上垫置枕木,以保护地脚螺栓。然后再将设备拖至基础上。 3)设备安装 设备安装应遵循先大件后小件、先里后外的安装原则。 a。空调制冷机组安装 ●空调机组及其辅助设备的型号、规格、性能及技术参数等必须符合设计要求。设备机组外表应无损伤、密封应良好,随机文件和配件应齐全。 ●空调机组体积大,重量大,在设备安装前须认真检查混凝土基础是否达到养护强...
