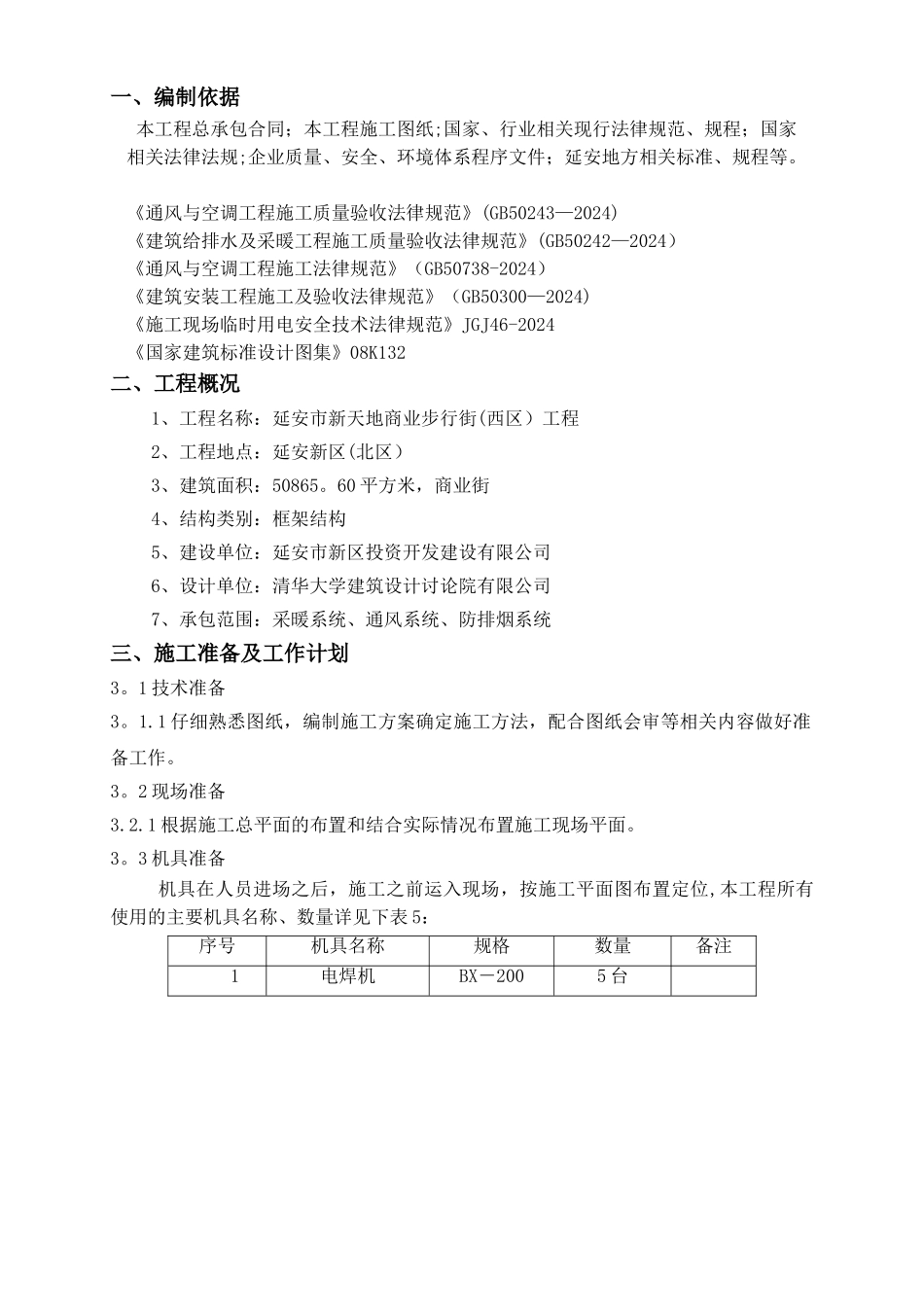

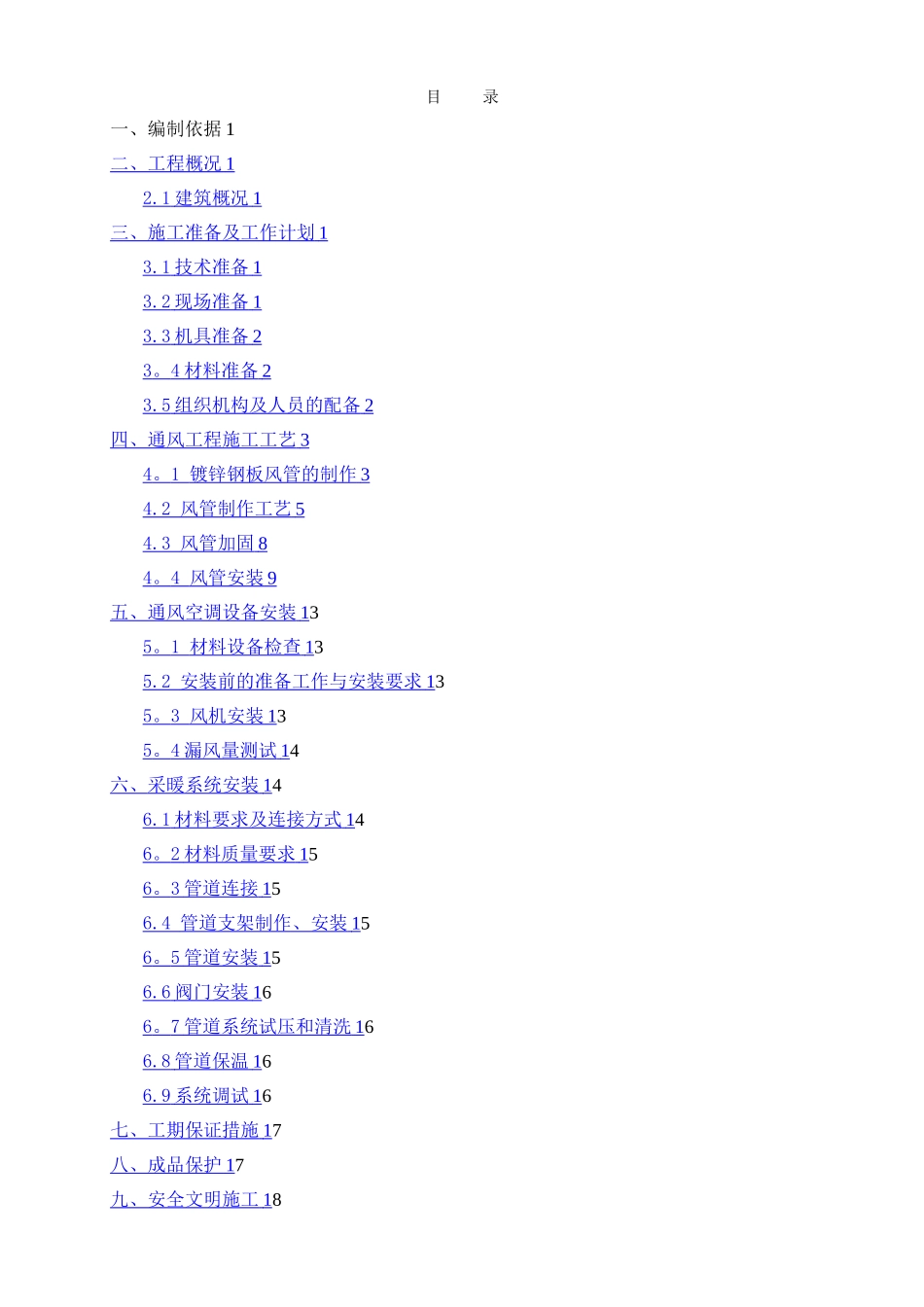

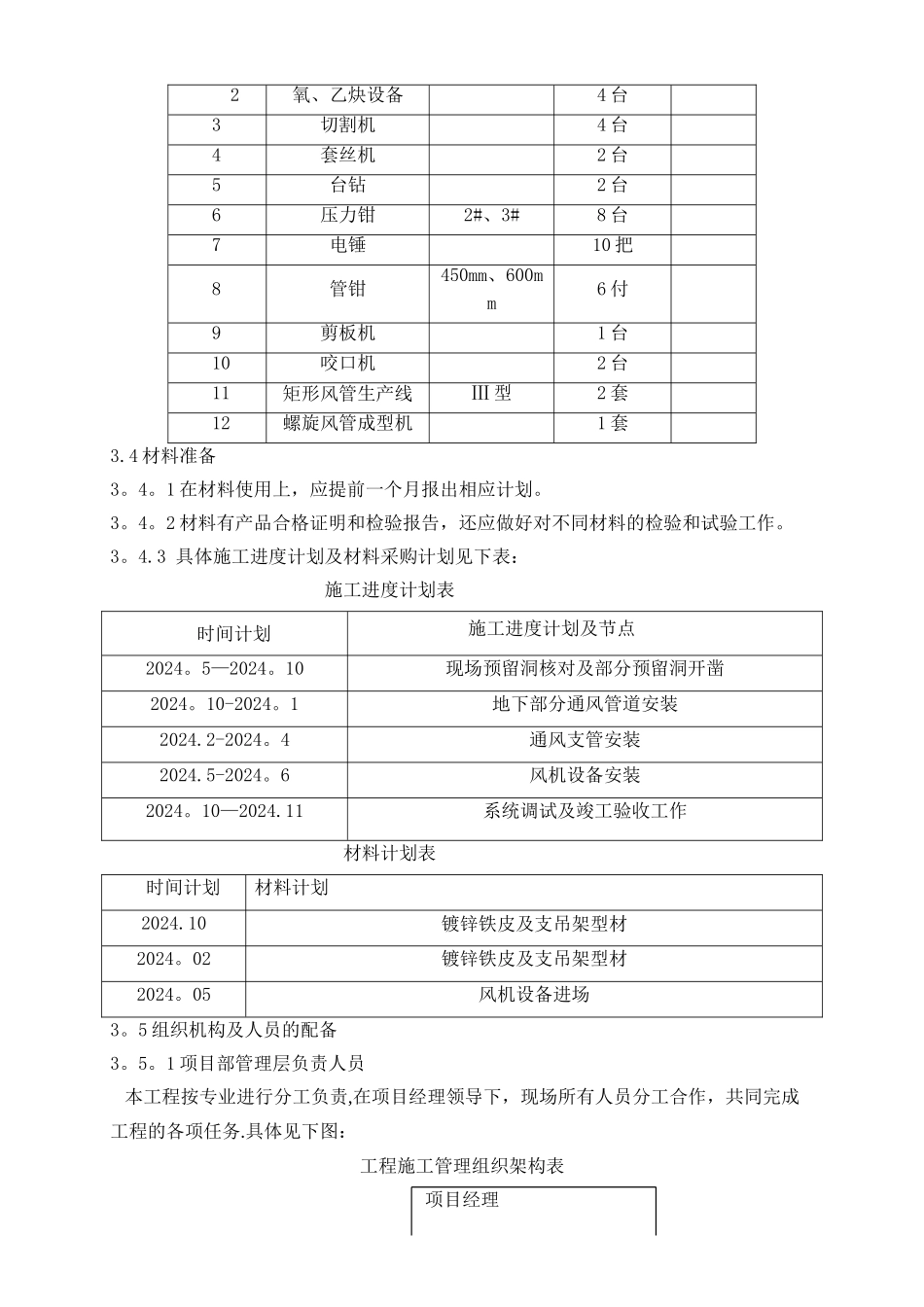

目 录一、编制依据 1二、工程概况 1 2.1 建筑概况 1 三、施工准备及工作计划 1 3.1 技术准备 1 3.2 现场准备 1 3.3 机具准备 2 3 。 4 材料准备 2 3.5 组织机构及人员的配备 2 四、通风工程施工工艺 3 4 。 1 镀锌钢板风管的制作 3 4.2 风管制作工艺 5 4.3 风管加固 8 4 。 4 风管安装 9 五、通风空调设备安装 1 35 。 1 材料设备检查 1 35.2 安装前的准备工作与安装要求 1 35 。 3 风机安装 1 35 。 4 漏风量测试 1 4六、 采暖 系统安装 1 46.1 材料要求及连接方式 1 46 。 2 材料质量要求 1 56 。 3 管道连接 1 56.4 管道支架制作、安装 1 56 。 5 管道安装 1 56.6 阀门安装 1 66 。 7 管道系统试压和清洗 1 66.8 管道保温 1 66.9 系统调试 1 6七、工期保证措施 1 7八、成品保护 1 7九、安全文明施工 1 8一、编制依据 本工程总承包合同；本工程施工图纸;国家、行业相关现行法律规范、规程；国家相关法律法规;企业质量、安全、环境体系程序文件；延安地方相关标准、规程等。 《通风与空调工程施工质量验收法律规范》(GB50243—2024)《建筑给排水及采暖工程施工质量验收法律规范》(GB50242—2024）《通风与空调工程施工法律规范》（GB50738-2024）《建筑安装工程施工及验收法律规范》（GB50300—2024)《施工现场临时用电安全技术法律规范》JGJ46-2024《国家建筑标准设计图集》08K132二、工程概况1、工程名称：延安市新天地商业步行街(西区）工程2、工程地点：延安新区(北区）3、建筑面积：50865。60 平方米，商业街4、结构类别：框架结构5、建设单位：延安市新区投资开发建设有限公司6、设计单位：清华大学建筑设计讨论院有限公司7、承包范围：采暖系统、通风系统、防排烟系统三、施工准备及工作计划3。1 技术准备3。1.1 仔细熟悉图纸，编制施工方案确定施工方法，配合图纸会审等相关内容做好准备工作。3。2 现场准备3.2.1 根据施工总平面的布置和结合实际情况布置施工现场平面。3。3 机具准备机具在人员进场之后，施工之前运入现场，按施工平面图布置定位,本工程所有使用的主要机具名称、数量详见下表 5：序号机具名称规格数量备注1电焊机BX－2005 台2氧、乙炔设备4 台3切割机4 台4套丝机2 台5台钻2 台6压力钳2#、3#8 台7电锤10 把8管钳450mm、600mm6 付9剪板机1 台10咬口机2 台11矩形风管生产线Ⅲ 型2 套12...
