木结构制作安装工程检验批

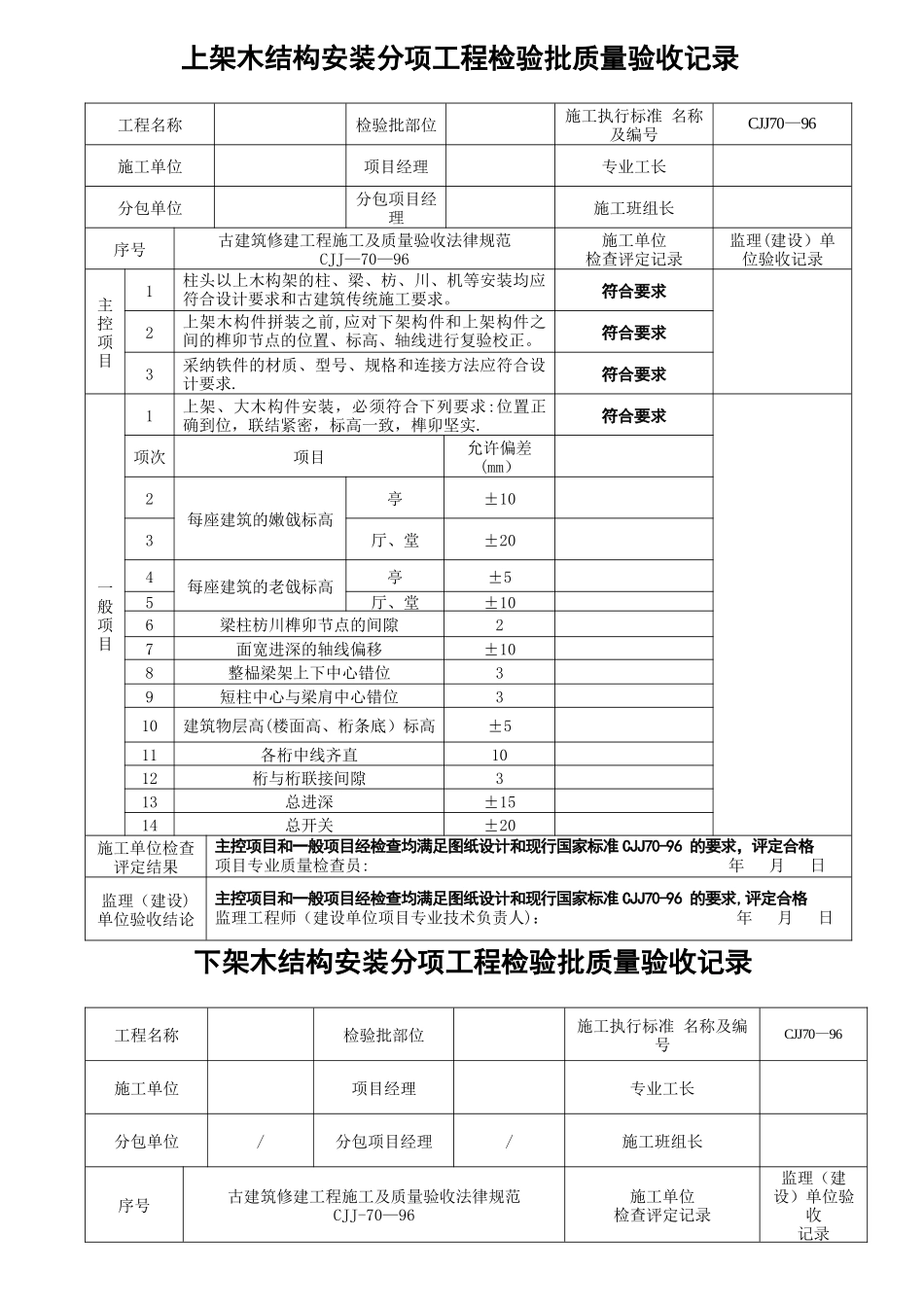

木结构制作安装工程检验批_第1页
1/7
木结构制作安装工程检验批_第2页
2/7

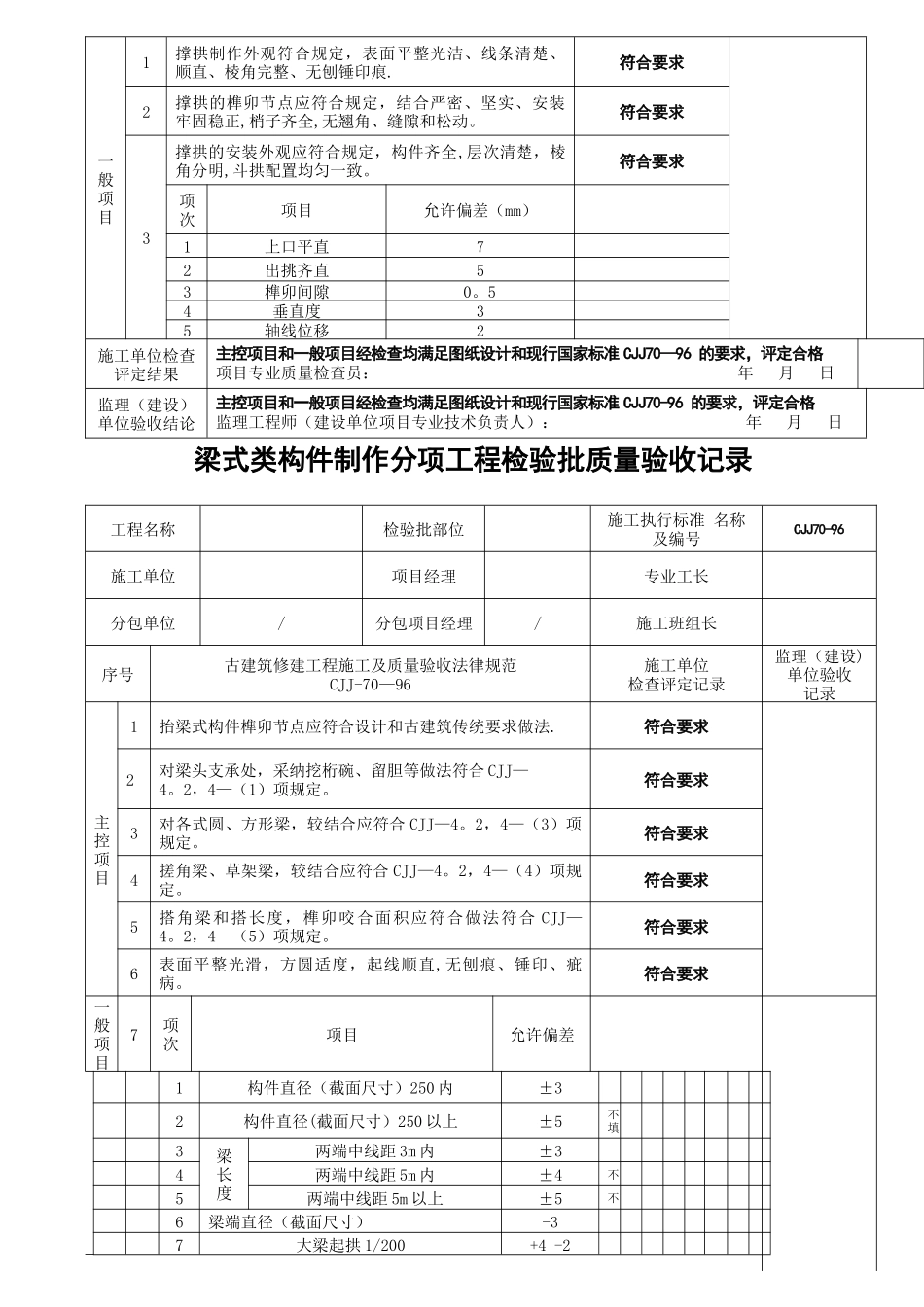

木结构制作安装工程检验批_第3页
3/7
上架木结构安装分项工程检验批质量验收记录工程名称检验批部位施工执行标准 名称及编号CJJ70—96施工单位项目经理专业工长分包单位分包项目经理施工班组长序号古建筑修建工程施工及质量验收法律规范 CJJ—70—96施工单位检查评定记录监理(建设)单位验收记录主控项目1柱头以上木构架的柱、梁、枋、川、机等安装均应符合设计要求和古建筑传统施工要求。符合要求2上架木构件拼装之前,应对下架构件和上架构件之间的榫卯节点的位置、标高、轴线进行复验校正。符合要求3采纳铁件的材质、型号、规格和连接方法应符合设计要求.符合要求一般项目1上架、大木构件安装,必须符合下列要求:位置正确到位,联结紧密,标高一致,榫卯坚实.符合要求项次项目允许偏差(mm)2每座建筑的嫩戗标高亭±103厅、堂±204每座建筑的老戗标高亭±55厅、堂±106梁柱枋川榫卯节点的间隙27面宽进深的轴线偏移±108整榀梁架上下中心错位39短柱中心与梁肩中心错位310建筑物层高(楼面高、桁条底)标高±511各桁中线齐直1012桁与桁联接间隙313总进深±1514总开关±20施工单位检查评定结果主控项目和一般项目经检查均满足图纸设计和现行国家标准 CJJ70-96 的要求,评定合格项目专业质量检查员: 年 月 日监理(建设) 单位验收结论主控项目和一般项目经检查均满足图纸设计和现行国家标准 CJJ70-96 的要求,评定合格监理工程师(建设单位项目专业技术负责人): 年 月 日下架木结构安装分项工程检验批质量验收记录工程名称检验批部位施工执行标准 名称及编号CJJ70—96施工单位项目经理专业工长分包单位/分包项目经理/施工班组长序号古建筑修建工程施工及质量验收法律规范 CJJ-70—96施工单位检查评定记录监理(建设)单位验收记录主控项目1下木构件的柱、梁、枋、川、机等安装均符合设计和施工验收法律规范要求(土建传统做法)。符合要求2下架构件安装的轴线,标高,收势,侧脚,升起做法应符合设计与传统要求。符合要求3采纳铁件的材质、型号、规格和连接方法应符合设计要求或传统做法。符合要求4下架构件安装之前,应对磉石、榫卯节点的位置、标高、轴线进行预检。符合要求5榫卯联结应符合如下要求,必须用硬木销串牢,销眼应在榫的中心位置。榫眼与柱眼偏向中心 3mm—5mm,销眼直径不小于 φ12.符合要求6草架木结构与露明木结构的节点,加固铁构件必须要隐蔽,节点强度要满足设计要求。符合要求一般项目1下架构件中的铁件、垫板、螺栓安装符合如下规定:位置正确一致,...
