机柜底座固定架技术方案

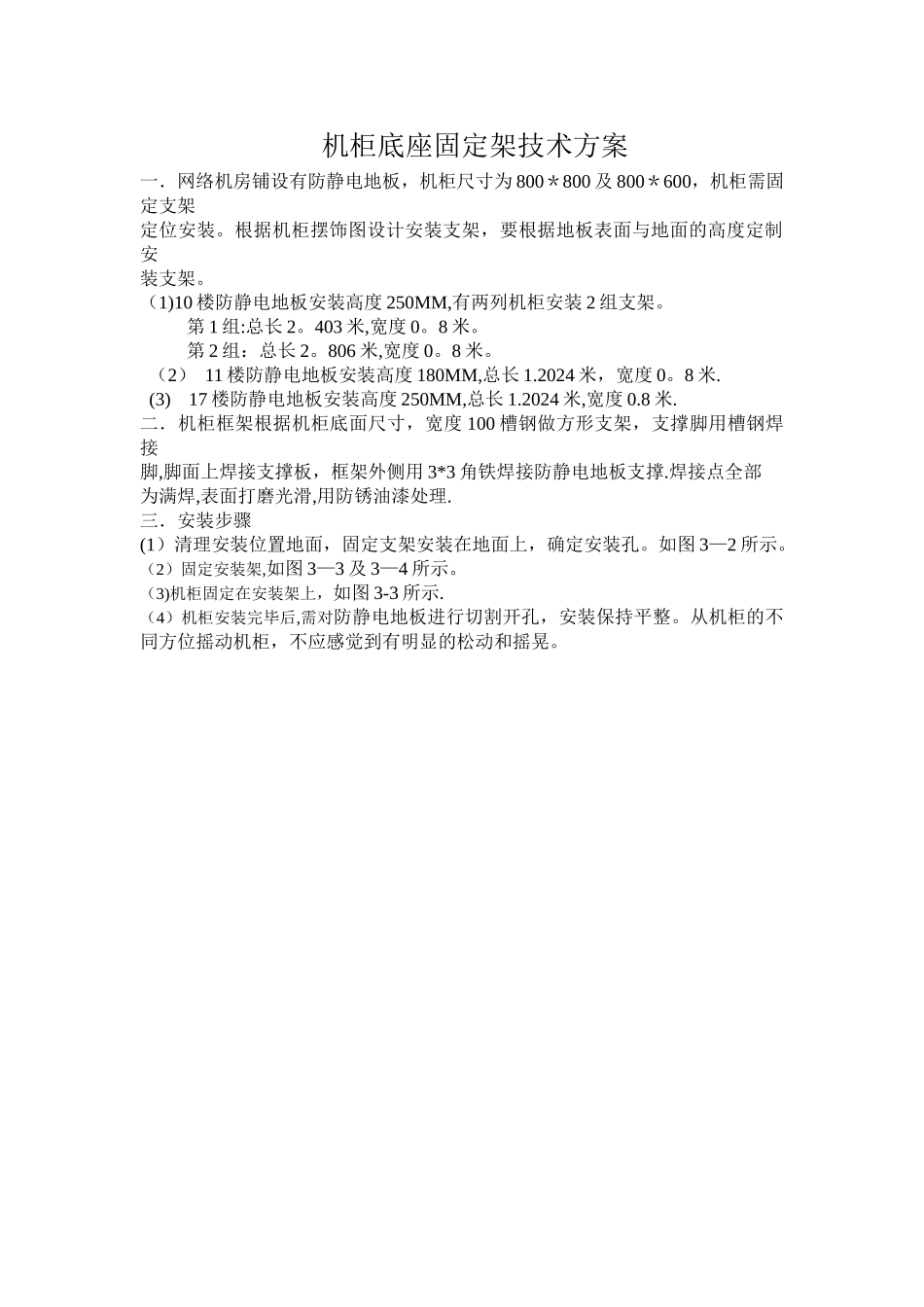

机柜底座固定架技术方案_第1页
1/1
机柜底座固定架技术方案一.网络机房铺设有防静电地板,机柜尺寸为 800*800 及 800*600,机柜需固定支架定位安装。根据机柜摆饰图设计安装支架,要根据地板表面与地面的高度定制安装支架。(1)10 楼防静电地板安装高度 250MM,有两列机柜安装 2 组支架。第 1 组:总长 2。403 米,宽度 0。8 米。第 2 组:总长 2。806 米,宽度 0。8 米。(2) 11 楼防静电地板安装高度 180MM,总长 1.2024 米,宽度 0。8 米.(3)17 楼防静电地板安装高度 250MM,总长 1.2024 米,宽度 0.8 米.二.机柜框架根据机柜底面尺寸,宽度 100 槽钢做方形支架,支撑脚用槽钢焊接脚,脚面上焊接支撑板,框架外侧用 3*3 角铁焊接防静电地板支撑.焊接点全部为满焊,表面打磨光滑,用防锈油漆处理.三.安装步骤(1)清理安装位置地面,固定支架安装在地面上,确定安装孔。如图 3—2 所示。(2)固定安装架,如图 3—3 及 3—4 所示。(3)机柜固定在安装架上,如图 3-3 所示.(4)机柜安装完毕后,需对防静电地板进行切割开孔,安装保持平整。从机柜的不同方位摇动机柜,不应感觉到有明显的松动和摇晃。
