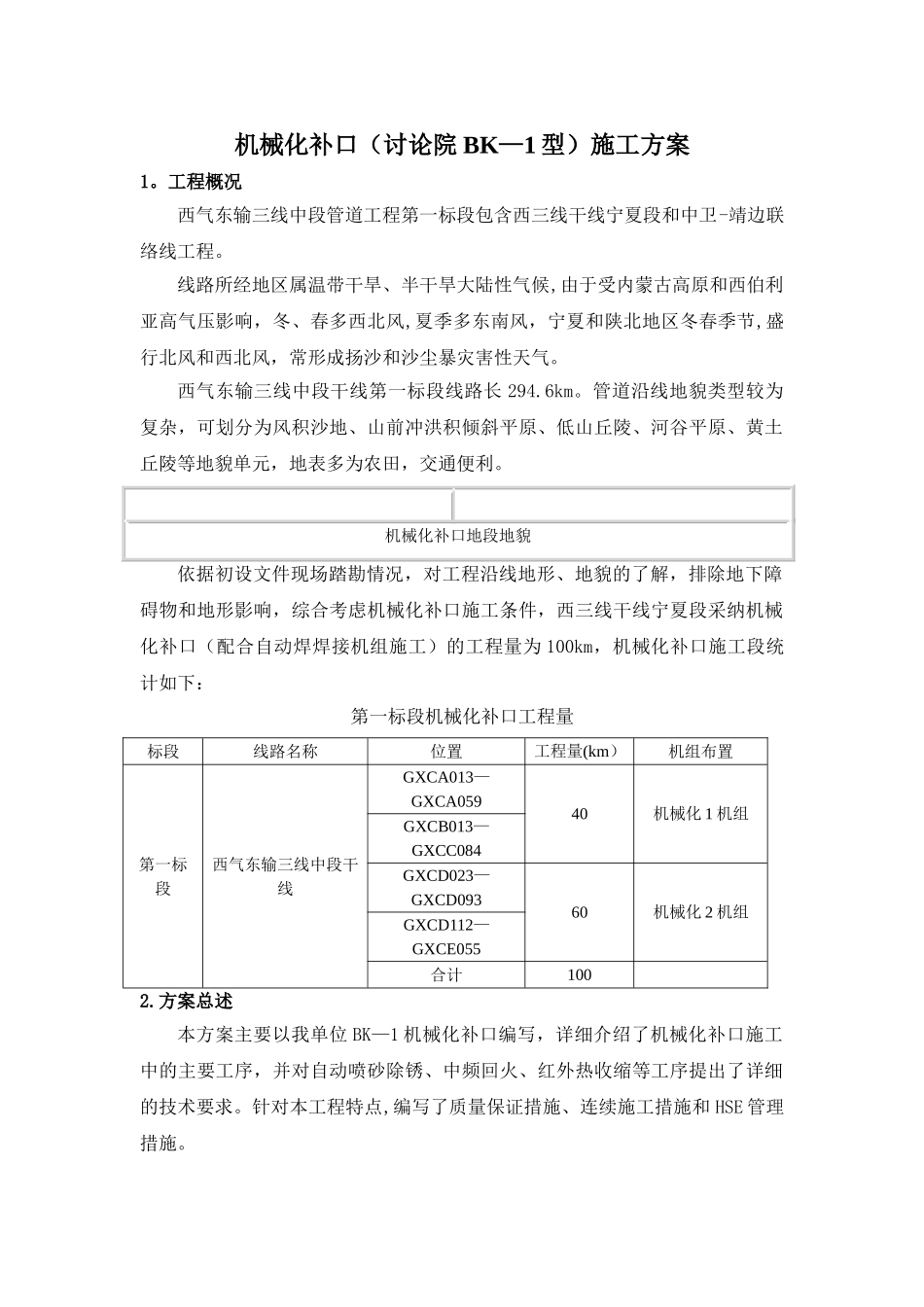

机械化补口(讨论院 BK—1 型)施工方案1。工程概况西气东输三线中段管道工程第一标段包含西三线干线宁夏段和中卫-靖边联络线工程。线路所经地区属温带干旱、半干旱大陆性气候,由于受内蒙古高原和西伯利亚高气压影响,冬、春多西北风,夏季多东南风,宁夏和陕北地区冬春季节,盛行北风和西北风,常形成扬沙和沙尘暴灾害性天气。西气东输三线中段干线第一标段线路长 294.6km。管道沿线地貌类型较为复杂,可划分为风积沙地、山前冲洪积倾斜平原、低山丘陵、河谷平原、黄土丘陵等地貌单元,地表多为农田,交通便利。机械化补口地段地貌依据初设文件现场踏勘情况,对工程沿线地形、地貌的了解,排除地下障碍物和地形影响,综合考虑机械化补口施工条件,西三线干线宁夏段采纳机械化补口(配合自动焊焊接机组施工)的工程量为 100km,机械化补口施工段统计如下:第一标段机械化补口工程量标段线路名称位置工程量(km)机组布置第一标段西气东输三线中段干线GXCA013—GXCA05940机械化 1 机组GXCB013—GXCC084GXCD023—GXCD09360机械化 2 机组GXCD112—GXCE055合计1002.方案总述本方案主要以我单位 BK—1 机械化补口编写,详细介绍了机械化补口施工中的主要工序,并对自动喷砂除锈、中频回火、红外热收缩等工序提出了详细的技术要求。针对本工程特点,编写了质量保证措施、连续施工措施和 HSE 管理措施。3。机械化补口施工方案3.1 施工工艺流程图(含质量控制点)3.2 施工技术要求3。2。1 防腐工培训及考试1)防腐工上岗考试前,对防腐工进行机械化补口、设备操作技能培训;2)防腐工操作上岗考试采纳理论加操作技能方式考试,考试防腐补口实施外观、剥离强度检查,检测合格后发放上岗资格证书;3)理论知识考试通过但防腐补口操作考试一次未通过的防腐工,可补考一次。第二次考试未通过的不得再参加考试.3。2。2 施工前准备施工前准备管口预处理自动喷砂除锈中频预热涂刷底漆固定片安装红外收缩排除气泡外观检查合格补口结束灰尘度、锚纹深度抽检电子温度计控温涂层厚度检查电子温度计控温电火花检查,剥离强度抽检填写施工过程记录不合格工艺参数验证清除原热收缩带机械化补口(讨论院 BK—1 型)施工前准备包括以下几个方面:1)补口工艺及技术交底开工前对机械化补口机组技术人员及操作人员进行补口工艺规程和相关补口及验收要求、补口质量过程控制相关管理要求进行技术交底,形成交底记录,并留下影像或图片等见证资料。2)机械化补口设备采纳...
