机泵单机试车方案VIP专享

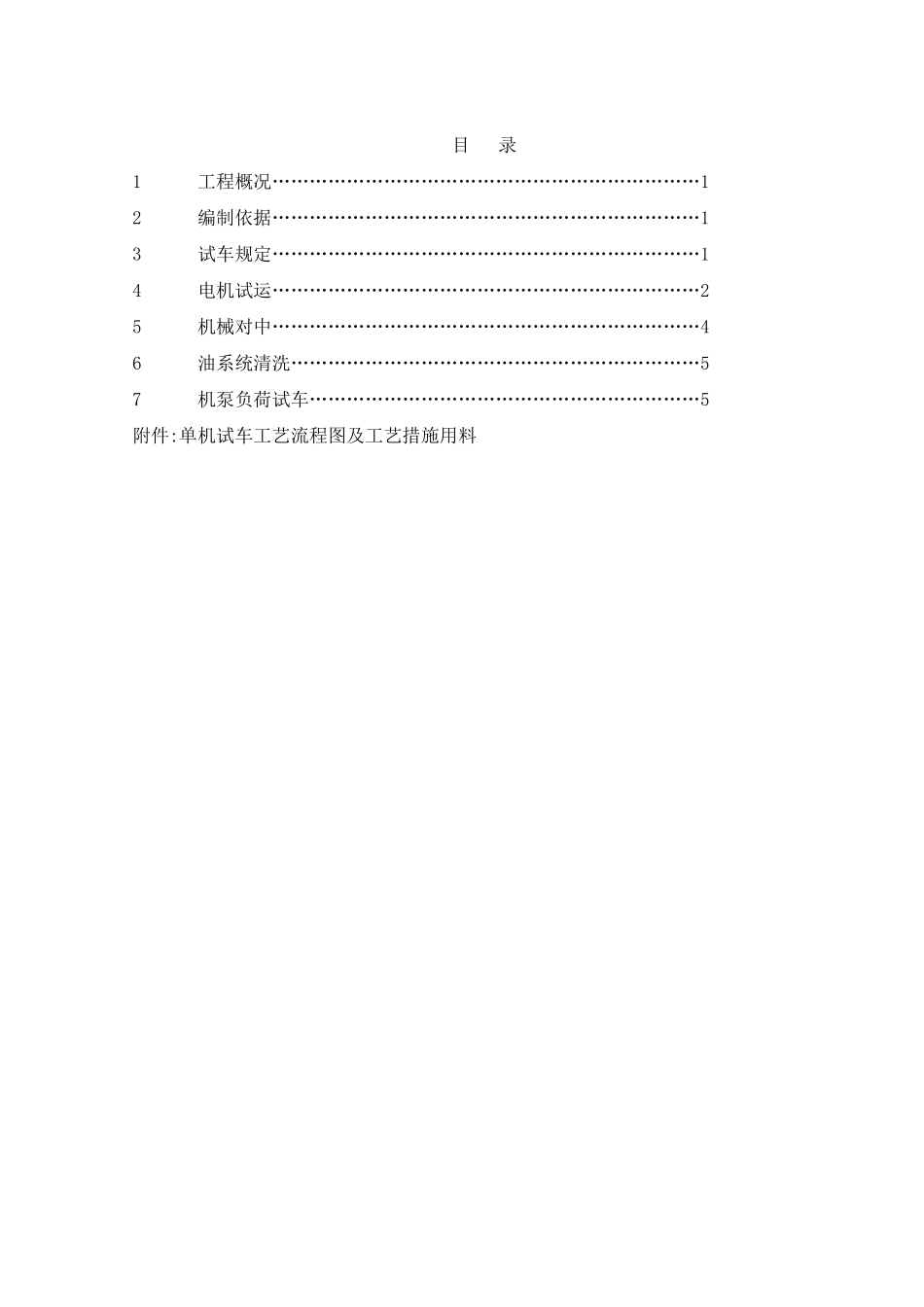

目 录1工程概况……………………………………………………………12编制依据……………………………………………………………13试车规定……………………………………………………………14电机试运……………………………………………………………25机械对中……………………………………………………………46油系统清洗…………………………………………………………57机泵负荷试车………………………………………………………5附件:单机试车工艺流程图及工艺措施用料1工程概况1109单元机泵如下表:序号设备位号设备名称设备型号数量11109-P-003酸性气凝液备用泵CMH50—32—250B121109—P-002SWS 酸性气凝泵CMH50—32-250B131109-P—001AMINE 酸性气凝泵CMH50-32-250B141109—P-301A/B急冷水循环泵ZPCT442—125-50C251109—P—302A/B富液泵ZPCT260—51-50A261109—P—401A/B贫液泵ZPCT300—77—50M271109—P—402A/B再生塔回流泵CMA40-250B281109—P-404溶剂配置回收泵DLY50-160 L=2300291109-P—403溶剂补充泵ZPCT28-33—30A1101109—P—501A/B液硫脱气泵DGCY50-315 L=43002111109-P-502A/B液硫泵DGCY80-315 L=50002121109—P—503A/B液硫输送泵DZEG80—50—1602131109-P—601A/B凝聚水泵EAP9—80K2-2502141109-K—001/101/201燃烧炉鼓风机GM55L—143151109-K-301循环风机A1450-1 。21161109—K-302A/B尾气焚烧炉鼓风机A1950-1 。1222编制依据1 ）施工图纸及资料。2 ）中国石油化工总公司建设项目生产准备与试车规定（中石化［1998] 建字162 号）3 ）《电气装置安装工程电气设备交接试验标准》GB50150—914 ）《电气装置安装工程旋转电机施工及验收法律规范》GB50170—92。5 ）《机械设备安装施工及验收通用规定》GB50231-98 。6 ）《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-98.3试车规定1 ）通用机泵、搅拌机械、驱动装置、大机组及与其相关的电气、仪表、计算机等的检测、控制、联锁、报警系统，安装结束都要进行单机试车. 目的是检验设备的制造、安装质量和设备性能是否符合法律规范和设计要求。2 ）除大机组等关键设备外的转动设备的单机试车, 由建设单位( 总承包单位）组织并建立试车小组，由施工单位编制试车方案和实施，生产单位配合, 设计、供应、质监等单位参加。3 ）单机试车时需要增加的临时设施（如管线、阀门、盲板、过滤网等），由施工单位提出计划, 建设单位( 总承包单位）审核，施工单位...
