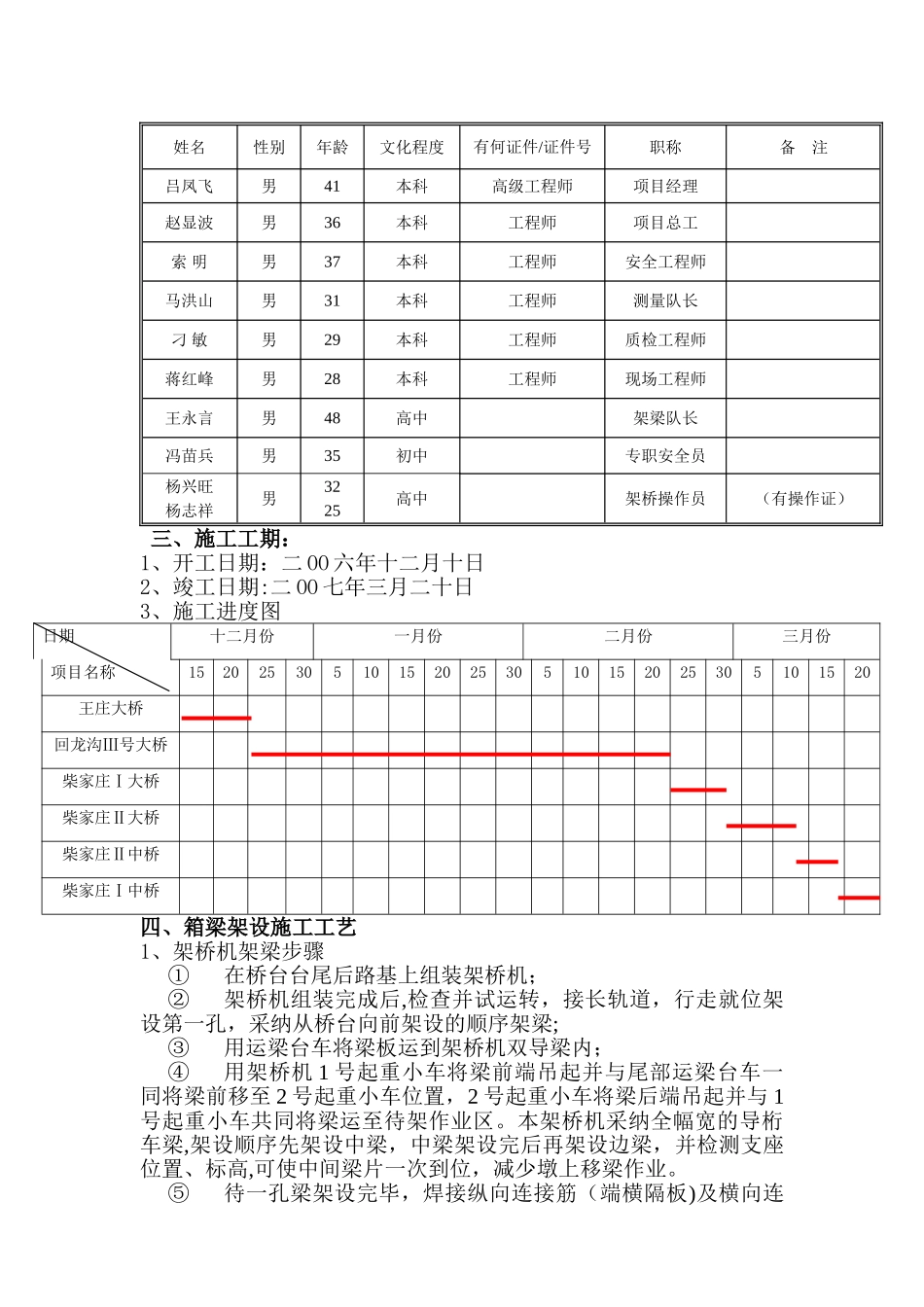

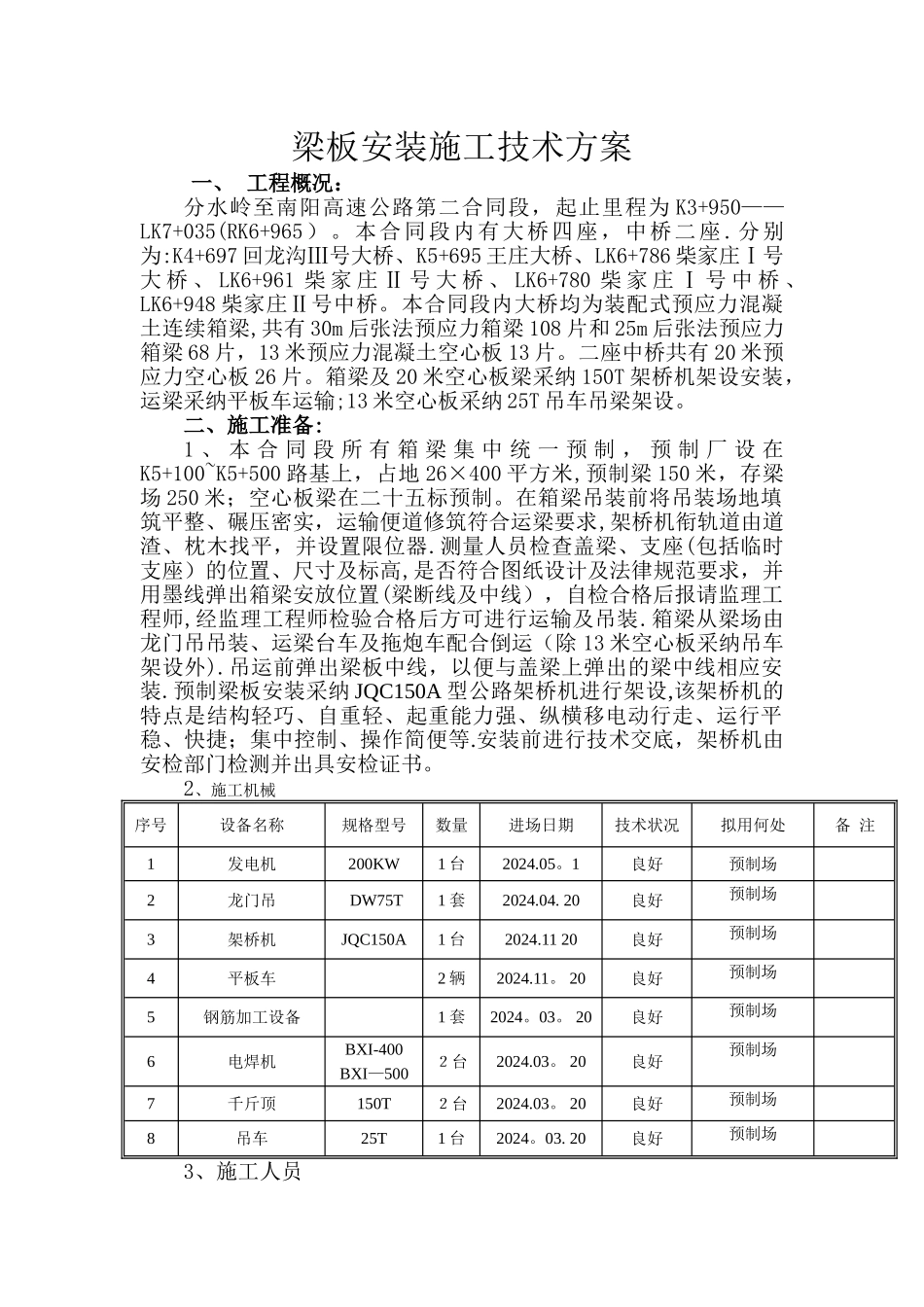

梁板安装施工技术方案一、 工程概况：分水岭至南阳高速公路第二合同段，起止里程为 K3+950——LK7+035(RK6+965）。本合同段内有大桥四座，中桥二座 .分别为:K4+697 回龙沟Ⅲ号大桥、K5+695 王庄大桥、LK6+786 柴家庄Ⅰ号大 桥 、 LK6+961 柴 家 庄 Ⅱ 号 大 桥 、 LK6+780 柴 家 庄 Ⅰ 号 中 桥 、LK6+948 柴家庄Ⅱ号中桥。本合同段内大桥均为装配式预应力混凝土连续箱梁,共有 30m 后张法预应力箱梁 108 片和 25m 后张法预应力箱梁 68 片，13 米预应力混凝土空心板 13 片。二座中桥共有 20 米预应力空心板 26 片。箱梁及 20 米空心板梁采纳 150T 架桥机架设安装，运梁采纳平板车运输;13 米空心板采纳 25T 吊车吊梁架设。二、施工准备:1 、 本 合 同 段 所 有 箱 梁 集 中 统 一 预 制 ， 预 制 厂 设 在K5+100~K5+500 路基上，占地 26×400 平方米,预制梁 150 米，存梁场 250 米；空心板梁在二十五标预制。在箱梁吊装前将吊装场地填筑平整、碾压密实，运输便道修筑符合运梁要求,架桥机衔轨道由道渣、枕木找平，并设置限位器.测量人员检查盖梁、支座(包括临时支座）的位置、尺寸及标高,是否符合图纸设计及法律规范要求，并用墨线弹出箱梁安放位置(梁断线及中线），自检合格后报请监理工程师,经监理工程师检验合格后方可进行运输及吊装.箱梁从梁场由龙门吊吊装、运梁台车及拖炮车配合倒运（除 13 米空心板采纳吊车架设外).吊运前弹出梁板中线，以便与盖梁上弹出的梁中线相应安装.预制梁板安装采纳 JQC150A 型公路架桥机进行架设,该架桥机的特点是结构轻巧、自重轻、起重能力强、纵横移电动行走、运行平稳、快捷；集中控制、操作简便等.安装前进行技术交底，架桥机由安检部门检测并出具安检证书。2、施工机械序号设备名称规格型号数量进场日期技术状况拟用何处备 注1发电机200KW1 台2024.05。1良好预制场2龙门吊DW75T1 套2024.04. 20良好预制场3架桥机JQC150A1 台2024.11 20良好预制场4平板车2 辆2024.11。 20良好预制场5钢筋加工设备1 套2024。03。 20良好预制场6电焊机BXI-400BXI—500２台2024.03。 20良好预制场7千斤顶150T２台2024.03。 20良好预制场8吊车25T1 台2024。03. 20良好预制场3、施工人员姓名性别年龄文化程度有何证件/证件号职称备 注吕凤飞男41本科高级工程师项目经理赵显波男36本科工程师项目总工索 明男37本科工程师安全工程师...
