架空光缆施工规范

架空光缆施工规范_第1页
1/6

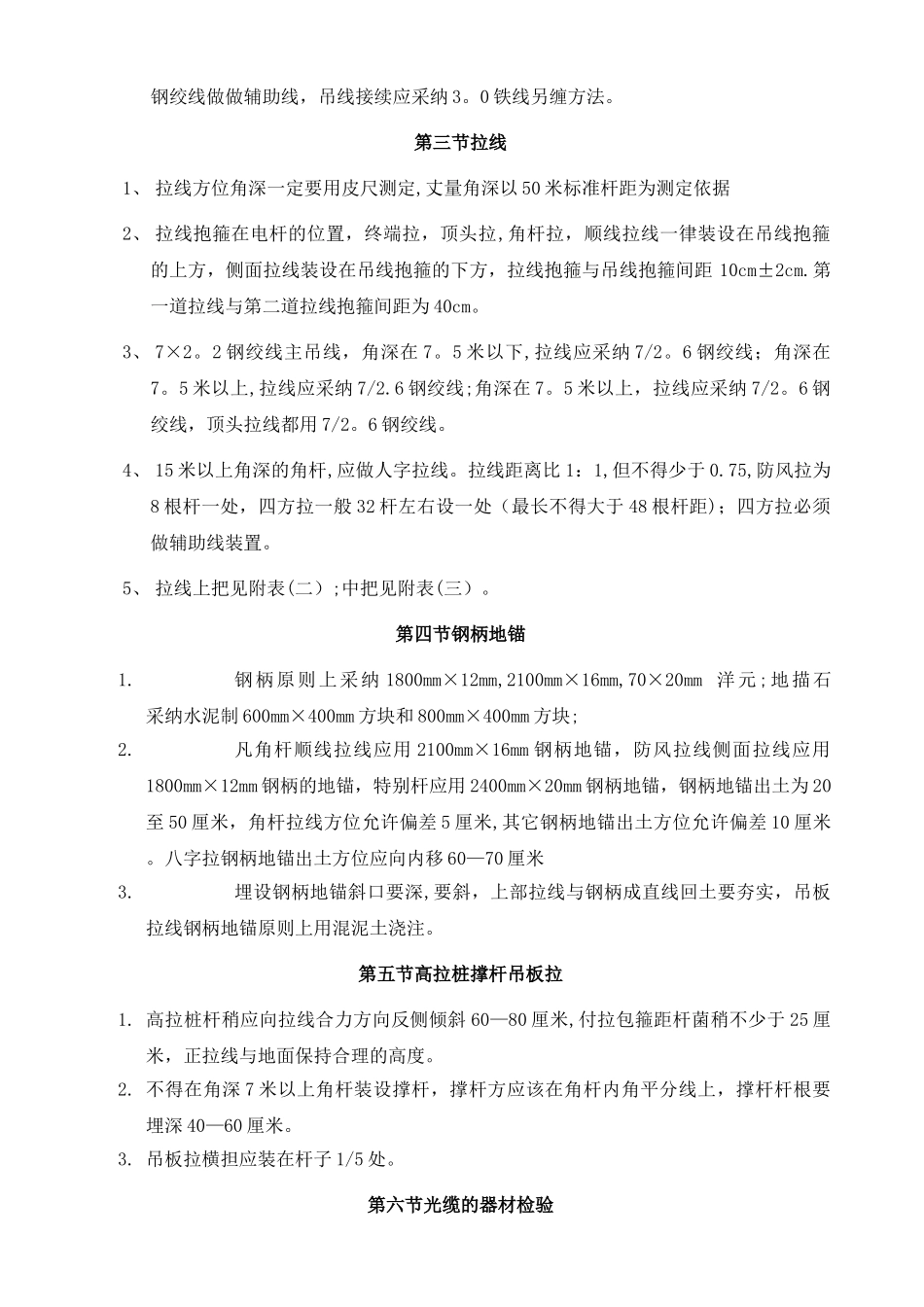

架空光缆施工规范_第2页
2/6
架空光缆施工规范_第3页
3/6
架空光缆线路施工法律规范实施细则第一节 杆 路1. 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区.2. 直线杆路要习开三线杆路(电力杆路、通信杆路、广电杆路)与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟;国道 20 米、省道 15 米、县道 10 米、乡道 5米;3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过.杆路经过长途埋式光缆,距埋式光缆 15 米以内不得立杆、埋拉线地锚石;4. 杆路不准有急转变,要习免角杆直接穿越公路、铁路。遇到角深大于规定值时,可将一个角杆平分成两个相等转角.测量定要用标杆对标,角杆有角深记录,角杆要向内移 10至 20cm;5. 配杆要根据地形高低和穿越建筑物,电力线电压大小配置杆子长度.移动公司标准杆为 7米,配置杆 7 米到 12 米,标准杆档距为 50 米;6. 电杆埋深深度见附表(一),杆子高度不够不得加裁铁帽;7. 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩,护墩尺寸为上底直径 80cm,下底直径 120cm,高度 80cm。。第二节 吊 线1、 吊线抱箍距杆稍 40 至 60cm 处,背档杆吊线抱箍可以适当降低,吊档杆抱箍可升高,距杆稍不得少于 25cm.第一层吊线与第二层吊线间距 40cm;2、 第一吊线应在杆路前进方向左侧,吊线位置不能任意改变方向;3、 吊线的背档杆和吊档杆 5 米以上的应做辅助装置。100 米以上的长杆档吊线要做辅助拉线,跨越杆应做三方拉线,终端杆做 7/2.6 的顶头拉线,超 200 米以上飞线,跨越杆和终端杆的顶径在 19cm 以上.飞线跨越不能超过 400 米,如越过在中间需立过渡中间杆;4、 8 米以上角深内角应做辅助线,角杆辅助线采纳 7*2.2 钢铰线,从吊线抱箍穿钉至封口 60cm,用二只 U 型钢卡(10cm)间距 10cm,5 至 7 圈封头,5 至 8 米角深内角吊线可有 4。0 铁线绑扎辅助;超 8 米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线,吊线接续应采纳 3。0 铁线另缠方法。第三节拉线1、 拉线方位角深一定要用皮尺测定,丈量角深以 50 米标准杆距为测定依据2、 拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距 10cm±2cm.第一道拉线与第二道拉线抱箍间距为 40cm。3、 7×2。2 钢绞线主吊线,角深在 7。5 米以下,拉线应采纳 7/2。6 钢绞线;角深在7。5 米以上...
