架空线路及杆上电气设备安装工程验收记录表

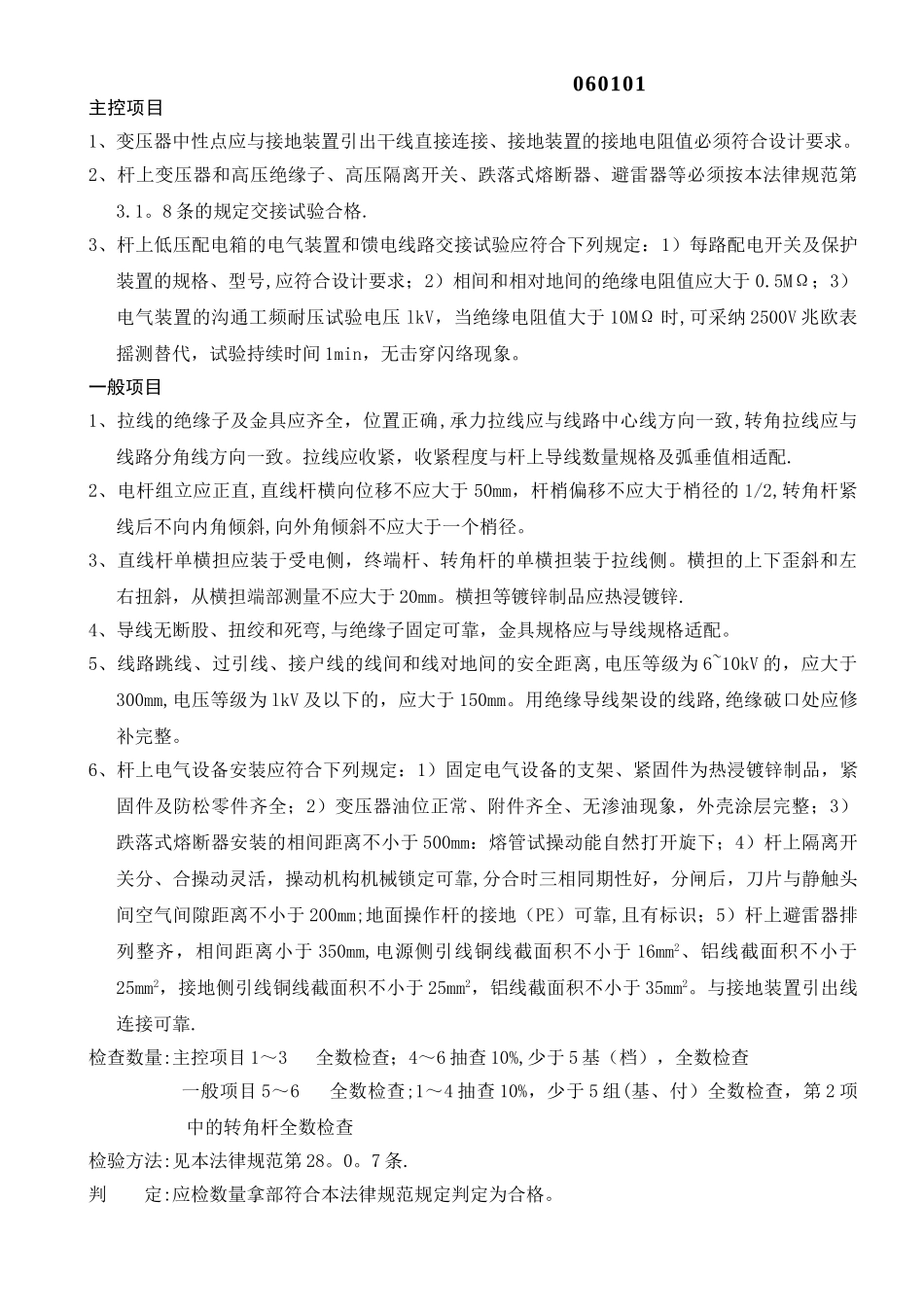

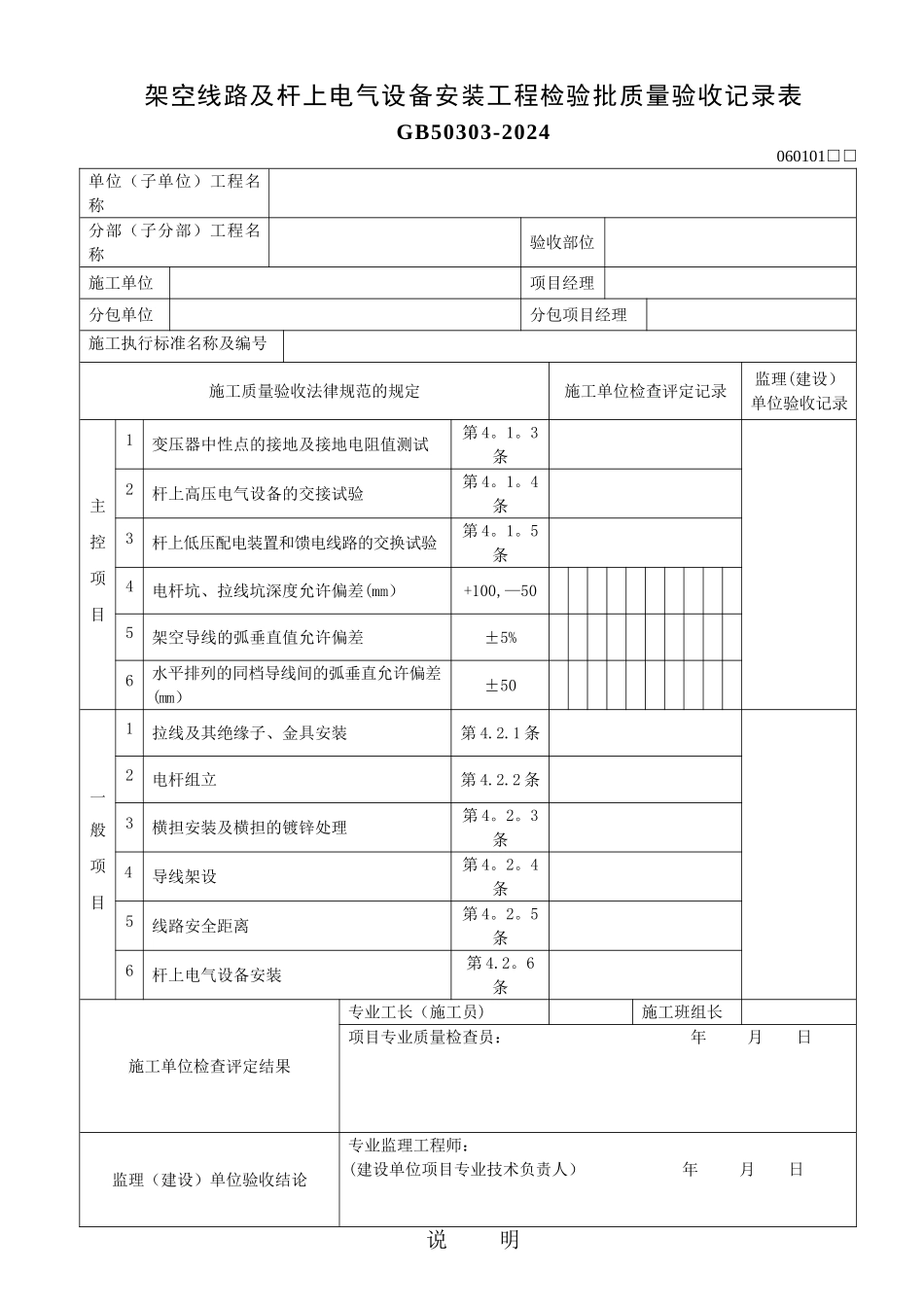

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-2024060101□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收法律规范的规定施工单位检查评定记录监理(建设）单位验收记录主控项目1变压器中性点的接地及接地电阻值测试第 4。1。3条2杆上高压电气设备的交接试验第 4。1。4条3杆上低压配电装置和馈电线路的交换试验第 4。1。5条4电杆坑、拉线坑深度允许偏差(mm）+100,—505架空导线的弧垂直值允许偏差±5%6水平排列的同档导线间的弧垂直允许偏差(mm）±50一般项目1拉线及其绝缘子、金具安装第 4.2.1 条2电杆组立第 4.2.2 条3横担安装及横担的镀锌处理第 4。2。3条4导线架设第 4。2。4条5线路安全距离第 4。2。5条6杆上电气设备安装第 4.2。6条施工单位检查评定结果专业工长（施工员)施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：(建设单位项目专业技术负责人） 年 月 日说 明 060101主控项目1、变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。2、杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本法律规范第3.1。8 条的规定交接试验合格.3、杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号,应符合设计要求；2）相间和相对地间的绝缘电阻值应大于 0.5MΩ；3）电气装置的沟通工频耐压试验电压 lkV，当绝缘电阻值大于 10MΩ 时,可采纳 2500V 兆欧表摇测替代，试验持续时间 1min，无击穿闪络现象。一般项目1、拉线的绝缘子及金具应齐全，位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配.2、电杆组立应正直,直线杆横向位移不应大于 50mm，杆梢偏移不应大于梢径的 1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于一个梢径。3、直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20mm。横担等镀锌制品应热浸镀锌.4、导线无断股、扭绞和死弯,与绝缘子固定可靠，金具规格应与导线规格适配。5、线路跳线、过引线、接户线的线间和线对地间的安全距离,电压等级为 6~10kV 的，应大于300mm,电压等级为 lkV 及以下的，应大于...
