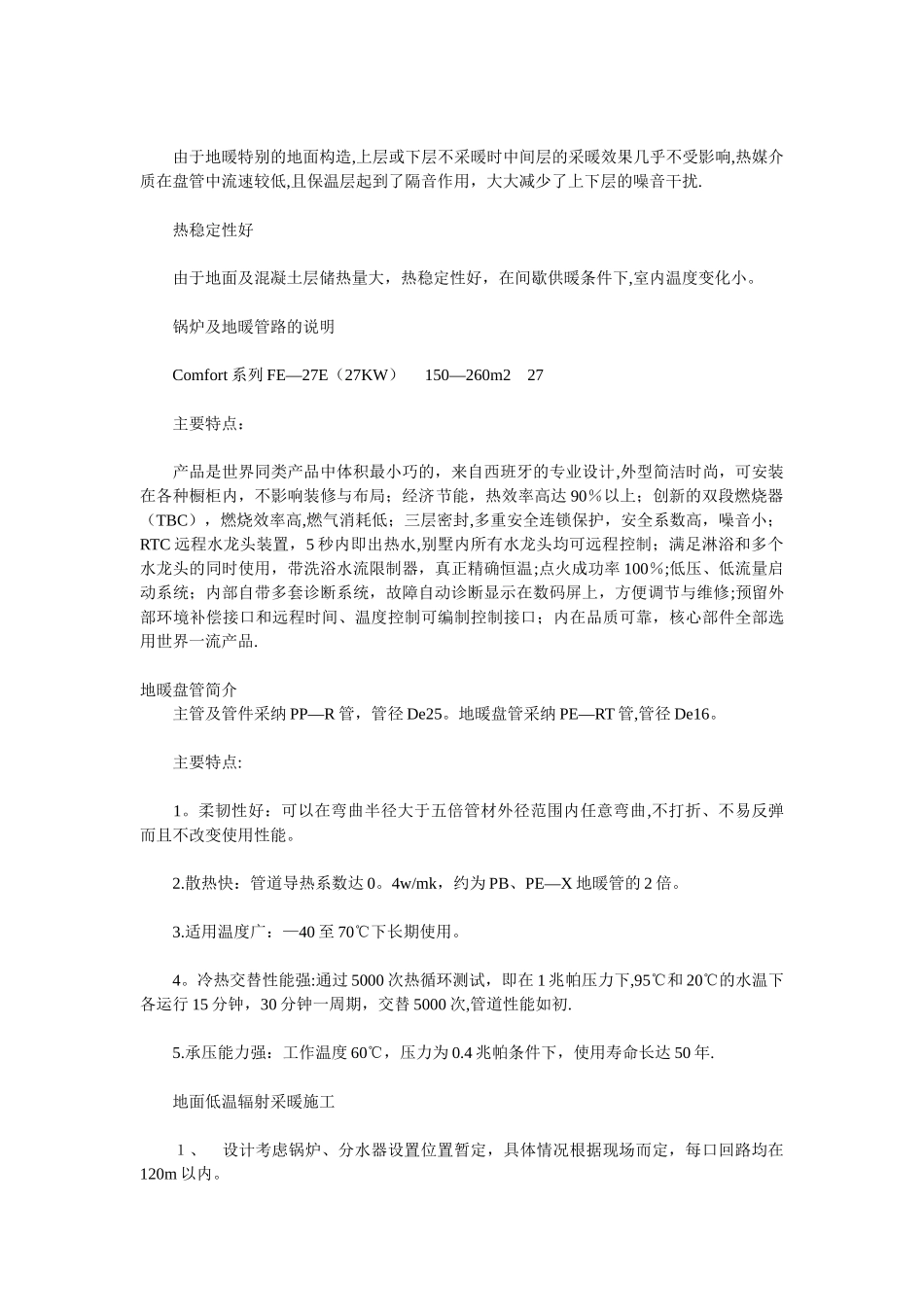

某别墅采暖系统设计方案工程概况 本工程设计对象为 XX 半岛，本户型属于别墅项目,其户型面积约 230m2,实际采暖面积约 180m2，采暖方式低温地面辐射采暖系统.本户型生活热水点共 7 个，其中龙头 4 个、淋浴 2 个、浴缸 1 个。生活用水温度为 35℃~55℃；冬季最寒冷温度为—5℃，采暖供回水温度为 60℃/40℃. 设计说明 设计法律规范标准参照《GB50242-2024 建筑给水排水及采暖工程施工质量验收法律规范》、《ZJQ00—SG-010—2024 给排水与采暖工程施工工艺标准》、《民用建筑节能设计标准（采暖居住部分)》、《采暖与卫生工程施工及验收法律规范》制定执行。设计目标温度为 20℃±2℃。 地暖系统的特点 舒适卫生 以辐射方式向室内散热,使室内地面温度均匀,室温由下而上逐渐递减,符合“暖人先暖脚”、“温足奈顶"的中医保健理论,而且由于地面辐射采暖空气流速小，能有效减少尘埃飞扬。特别有利于老年人和孩子的身体健康。 高效节能 在舒适的前提下，低温地面辐射采暖方式较传统供暖方式室内设计温度低 2—3 度，热效率高,可节能 30%。热源使用范围广，可利用余热。 节约空间 不占用室内面积，每百平方米可使室内有效使用面积增大 2—5 平方米(相对散热器取暖),便于装修和家具布置. 使用安全 寿命长达 50 年,由于埋入地下的管子为整根铺设，没有接头，彻底消除渗漏隐患. 运行费用低 因低温地面辐射采暖采纳低温热水为热源,节约燃料，操作管理简单，安全可靠，经济有用。 隔音 由于地暖特别的地面构造,上层或下层不采暖时中间层的采暖效果几乎不受影响,热媒介质在盘管中流速较低,且保温层起到了隔音作用，大大减少了上下层的噪音干扰. 热稳定性好 由于地面及混凝土层储热量大，热稳定性好，在间歇供暖条件下,室内温度变化小。 锅炉及地暖管路的说明 Comfort 系列 FE—27E（27KW） 150—260m2 27 主要特点： 产品是世界同类产品中体积最小巧的，来自西班牙的专业设计,外型简洁时尚，可安装在各种橱柜内，不影响装修与布局；经济节能，热效率高达 90％以上；创新的双段燃烧器（TBC），燃烧效率高,燃气消耗低；三层密封,多重安全连锁保护，安全系数高，噪音小；RTC 远程水龙头装置，5 秒内即出热水,别墅内所有水龙头均可远程控制；满足淋浴和多个水龙头的同时使用，带洗浴水流限制器，真正精确恒温;点火成功率 100％;低压、低流量启动系统；内部自带多套诊断系统，故障自动诊断显示在数码屏上，方便...
