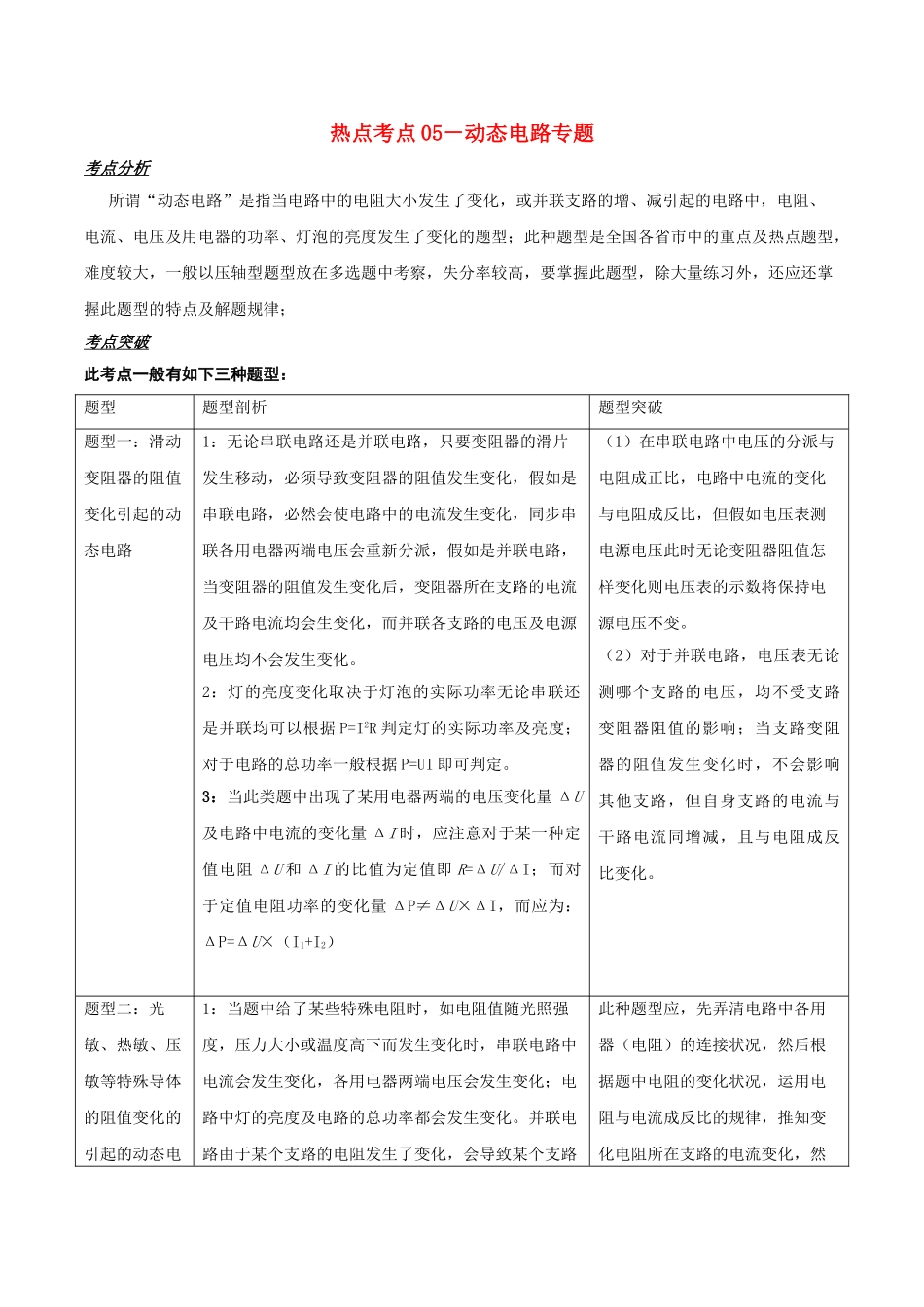

热点考点 05-动态电路专题考点分析 所谓“动态电路”是指当电路中的电阻大小发生了变化,或并联支路的增、减引起的电路中,电阻、电流、电压及用电器的功率、灯泡的亮度发生了变化的题型;此种题型是全国各省市中的重点及热点题型,难度较大,一般以压轴型题型放在多选题中考察,失分率较高,要掌握此题型,除大量练习外,还应还掌握此题型的特点及解题规律;考点突破此考点一般有如下三种题型:题型题型剖析题型突破题型一:滑动变阻器的阻值变化引起的动态电路1:无论串联电路还是并联电路,只要变阻器的滑片发生移动,必须导致变阻器的阻值发生变化,假如是串联电路,必然会使电路中的电流发生变化,同步串联各用电器两端电压会重新分派,假如是并联电路,当变阻器的阻值发生变化后,变阻器所在支路的电流及干路电流均会生变化,而并联各支路的电压及电源电压均不会发生变化。2:灯的亮度变化取决于灯泡的实际功率无论串联还是并联均可以根据 P=I2R 判定灯的实际功率及亮度; 对于电路的总功率一般根据 P=UI 即可判定。3:当此类题中出现了某用电器两端的电压变化量 ΔU及电路中电流的变化量 ΔI 时,应注意对于某一种定值电阻 ΔU 和 ΔI 的比值为定值即 R=ΔU/ΔI;而对于定值电阻功率的变化量 ΔP≠ΔU×ΔI,而应为:ΔP=ΔU×(I1+I2)(1)在串联电路中电压的分派与电阻成正比,电路中电流的变化与电阻成反比,但假如电压表测电源电压此时无论变阻器阻值怎样变化则电压表的示数将保持电源电压不变。(2)对于并联电路,电压表无论测哪个支路的电压,均不受支路变阻器阻值的影响;当支路变阻器的阻值发生变化时,不会影响其他支路,但自身支路的电流与干路电流同增减,且与电阻成反比变化。题型二:光敏、热敏、压敏等特殊导体的阻值变化的引起的动态电1:当题中给了某些特殊电阻时,如电阻值随光照强度,压力大小或温度高下而发生变化时,串联电路中电流会发生变化,各用电器两端电压会发生变化;电路中灯的亮度及电路的总功率都会发生变化。并联电路由于某个支路的电阻发生了变化,会导致某个支路此种题型应,先弄清电路中各用器(电阻)的连接状况,然后根据题中电阻的变化状况,运用电阻与电流成反比的规律,推知变化电阻所在支路的电流变化,然路和干路电流及电路的总功率发生变化。后再根据串、并联电路的特点,推知各用电器两端的电压变化状况,同样运用 P=I2R,和 P=UI 得出电路中灯的实际功率变化状况,及电...
