桥式起重机安全操作规程

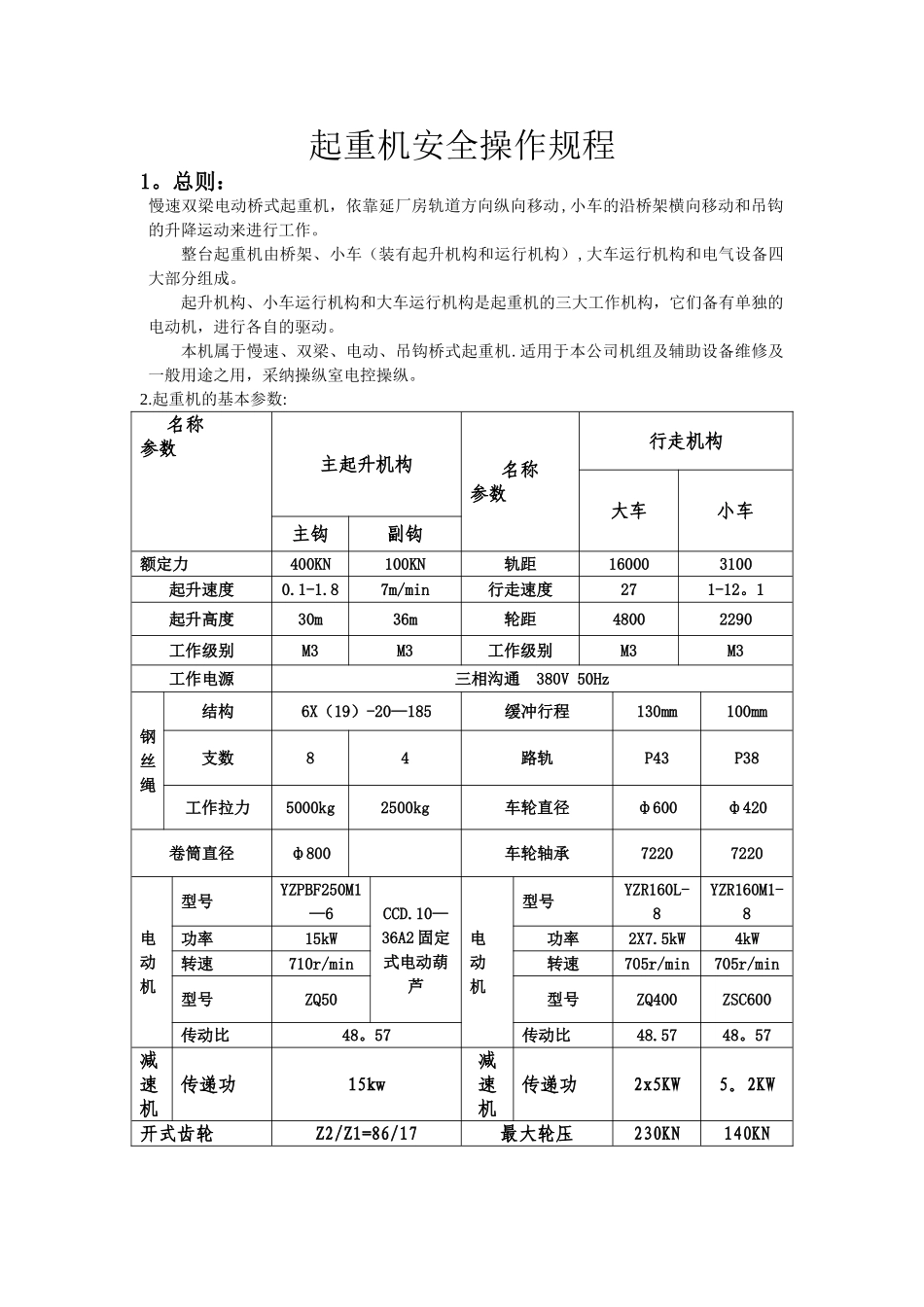

桥式起重机安全操作规程_第1页
1/5

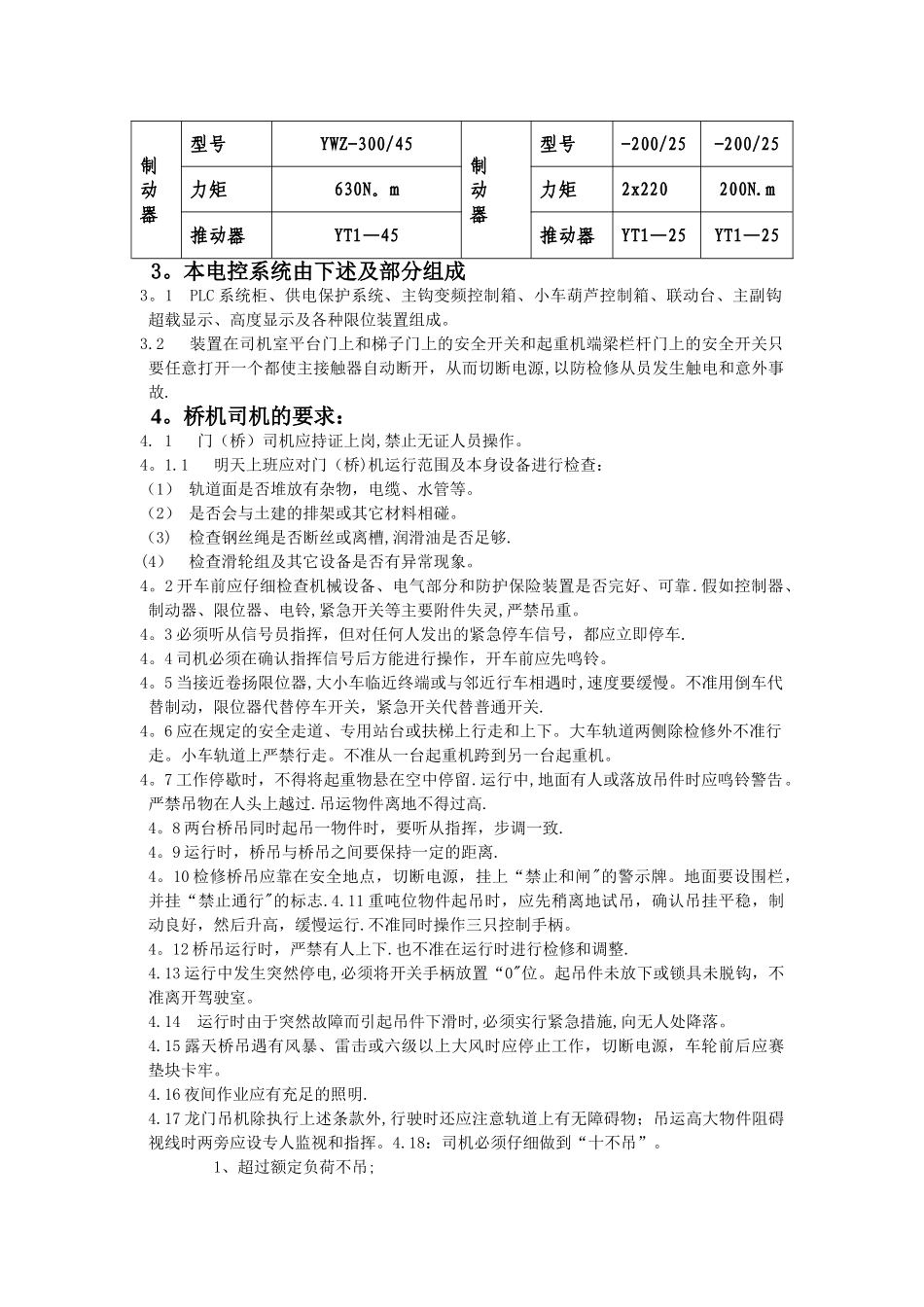

桥式起重机安全操作规程_第2页
2/5

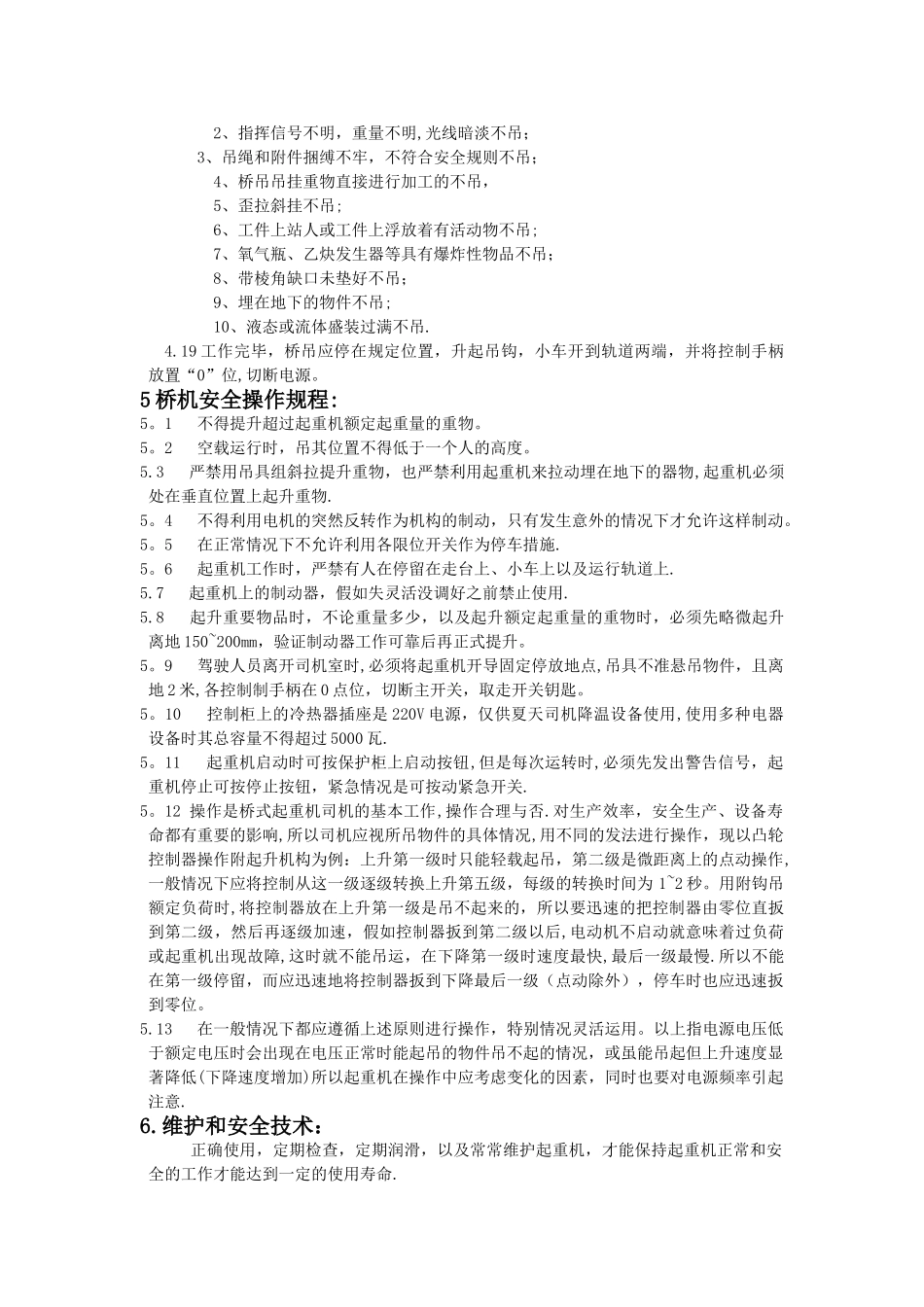

桥式起重机安全操作规程_第3页
3/5
起重机安全操作规程1。总则: 慢速双梁电动桥式起重机,依靠延厂房轨道方向纵向移动,小车的沿桥架横向移动和吊钩的升降运动来进行工作。整台起重机由桥架、小车(装有起升机构和运行机构),大车运行机构和电气设备四大部分组成。起升机构、小车运行机构和大车运行机构是起重机的三大工作机构,它们备有单独的电动机,进行各自的驱动。本机属于慢速、双梁、电动、吊钩桥式起重机.适用于本公司机组及辅助设备维修及一般用途之用,采纳操纵室电控操纵。2.起重机的基本参数:名称参数主起升机构名称参数行走机构大车小车主钩副钩额定力400KN100KN轨距160003100起升速度0.1-1.87m/min行走速度271-12。1起升高度30m36m轮距48002290工作级别M3M3工作级别M3M3工作电源三相沟通 380V 50Hz钢丝绳结构6X(19)-20—185缓冲行程130mm100mm支数84路轨P43P38工作拉力5000kg2500kg车轮直径ф600ф420卷筒直径ф800车轮轴承72207220电动机型号YZPBF250M1—6CCD.10—36A2 固定式电动葫芦电动机型号YZR160L-8YZR160M1-8功率15kW功率2X7.5kW4kW转速710r/min转速705r/min705r/min型号ZQ50型号ZQ400ZSC600传动比48。57传动比48.5748。57减速机传递功15kw减速机传递功2x5KW5。2KW开式齿轮Z2/Z1=86/17最大轮压230KN140KN制动器型号YWZ-300/45制动器型号-200/25-200/25力矩630N。m力矩2x220200N.m推动器YT1—45推动器YT1—25YT1—253。本电控系统由下述及部分组成3。1 PLC 系统柜、供电保护系统、主钩变频控制箱、小车葫芦控制箱、联动台、主副钩超载显示、高度显示及各种限位装置组成。3.2 装置在司机室平台门上和梯子门上的安全开关和起重机端梁栏杆门上的安全开关只要任意打开一个都使主接触器自动断开,从而切断电源,以防检修从员发生触电和意外事故.4。桥机司机的要求:4. 1 门(桥)司机应持证上岗,禁止无证人员操作。4。1.1 明天上班应对门(桥)机运行范围及本身设备进行检查:(1) 轨道面是否堆放有杂物,电缆、水管等。(2) 是否会与土建的排架或其它材料相碰。(3) 检查钢丝绳是否断丝或离槽,润滑油是否足够.(4) 检查滑轮组及其它设备是否有异常现象。4。2 开车前应仔细检查机械设备、电气部分和防护保险装置是否完好、可靠.假如控制器、制动器、限位器、电铃,紧急开关等主要附件失灵,严禁吊重。 4。3 必须听从信号员指挥,但对任何人发出的紧急停车信号,都应立即停车. 4。4 司机必须在确认指挥信号后方能进行操作,开车前应先鸣铃。4。5 ...
