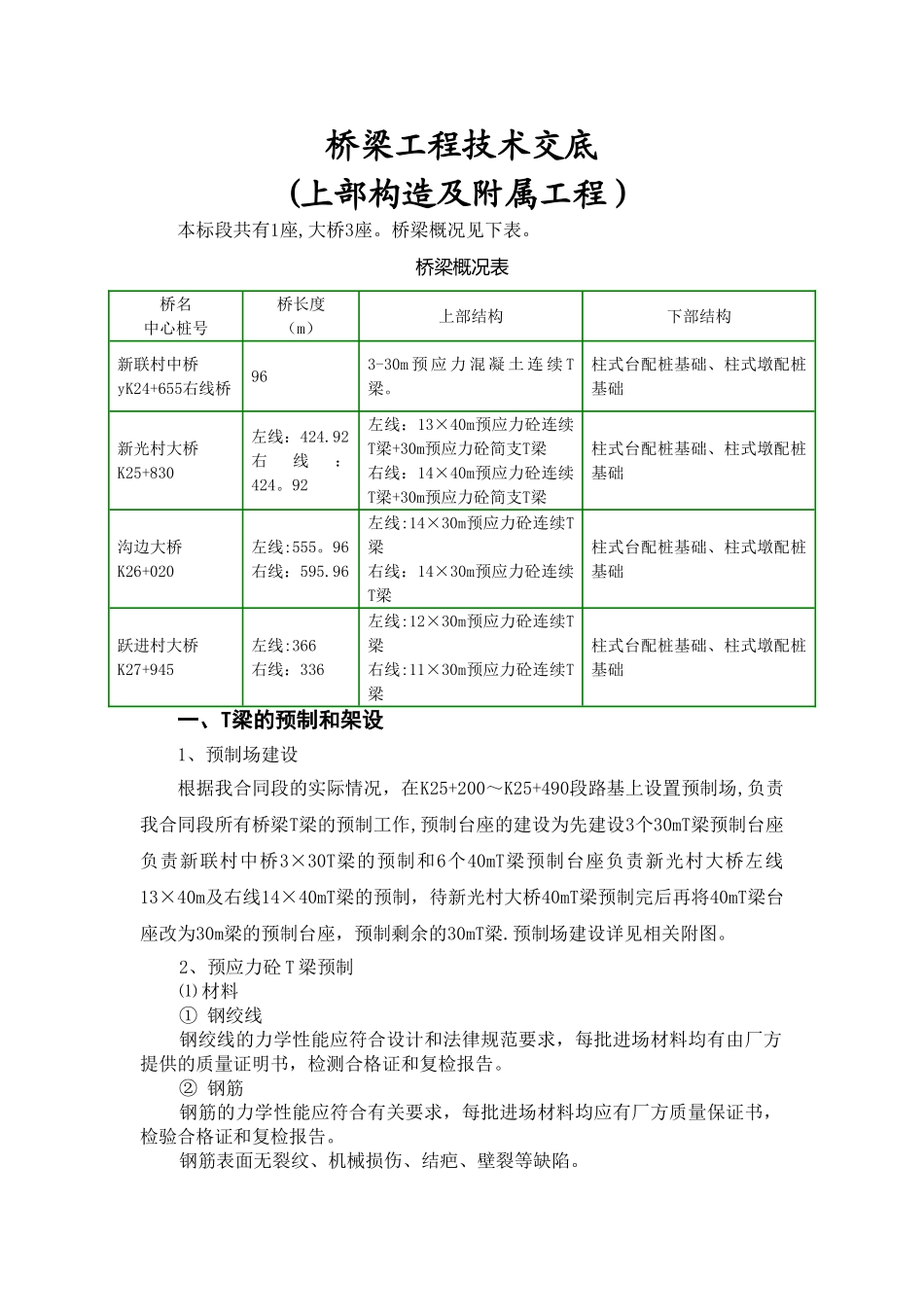

桥梁工程技术交底(上部构造及附属工程）本标段共有1座,大桥3座。桥梁概况见下表。桥梁概况表桥名中心桩号桥长度（m）上部结构下部结构新联村中桥yK24+655右线桥963-30m 预 应 力 混 凝 土 连 续 T梁。柱式台配桩基础、柱式墩配桩基础新光村大桥K25+830左线：424.92右线：424。92左线：13×40m预应力砼连续T梁+30m预应力砼简支T梁右线：14×40m预应力砼连续T梁+30m预应力砼简支T梁柱式台配桩基础、柱式墩配桩基础沟边大桥K26+020左线:555。96右线：595.96左线:14×30m预应力砼连续T梁右线：14×30m预应力砼连续T梁柱式台配桩基础、柱式墩配桩基础跃进村大桥K27+945左线:366右线：336左线:12×30m预应力砼连续T梁右线:11×30m预应力砼连续T梁柱式台配桩基础、柱式墩配桩基础一、T梁的预制和架设1、预制场建设根据我合同段的实际情况，在K25+200～K25+490段路基上设置预制场,负责我合同段所有桥梁T梁的预制工作,预制台座的建设为先建设3个30mT梁预制台座负责新联村中桥3×30T梁的预制和6个40mT梁预制台座负责新光村大桥左线13×40m及右线14×40mT梁的预制，待新光村大桥40mT梁预制完后再将40mT梁台座改为30m梁的预制台座，预制剩余的30mT梁.预制场建设详见相关附图。2、预应力砼 T 梁预制⑴ 材料① 钢绞线钢绞线的力学性能应符合设计和法律规范要求，每批进场材料均有由厂方提供的质量证明书，检测合格证和复检报告。② 钢筋钢筋的力学性能应符合有关要求，每批进场材料均应有厂方质量保证书，检验合格证和复检报告。钢筋表面无裂纹、机械损伤、结疤、壁裂等缺陷。③ 预应力砼材料水 泥：预应力砼采纳强度等级为 62。5、52.5、42。5 的硅酸盐水泥。粗骨料:粗集料采纳质地坚硬的碎石，含泥量小于 1％。细集料：采纳中粗砂,含泥量小于 3％。所用砂、石、水等必须进行有害物质分析,符合法律规范要求后，才可使用。④ 张拉设备张拉千斤顶能适用于所采纳的系统，能平稳加压、减压及有效持荷。千斤顶在张拉前对其精度进行校准,千斤顶、压力表应配套校验。⑤ 模板为了保证预制梁的质量,针对本标段桥梁，我们将对 T 模板进行专门的设计，既要保证模板的强度、刚度，又要保证砼的浇注质量.模板采纳特制定型钢模,模板要求尺寸准确，接缝严密，不漏浆,浇注的砼达到内实外美。⑵ 预应力砼施工有关桥梁的施工工艺、材料要求及质量标准，除按《公路桥涵施工技术法律规范》（JTJ041—2000）有关条文办理外，还应特别注意以下事项：①主梁预...
